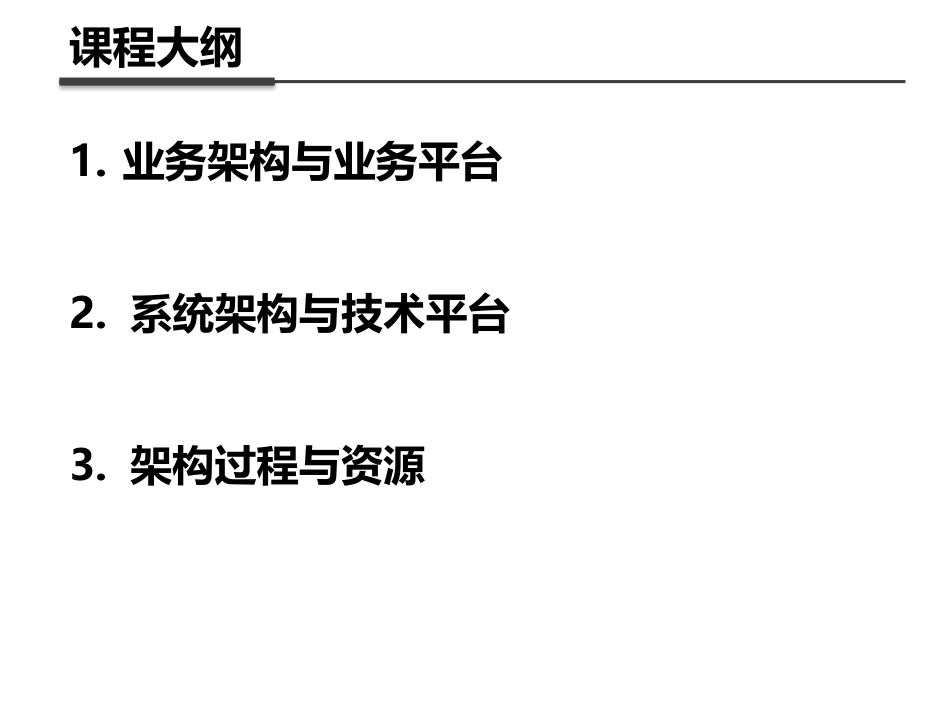

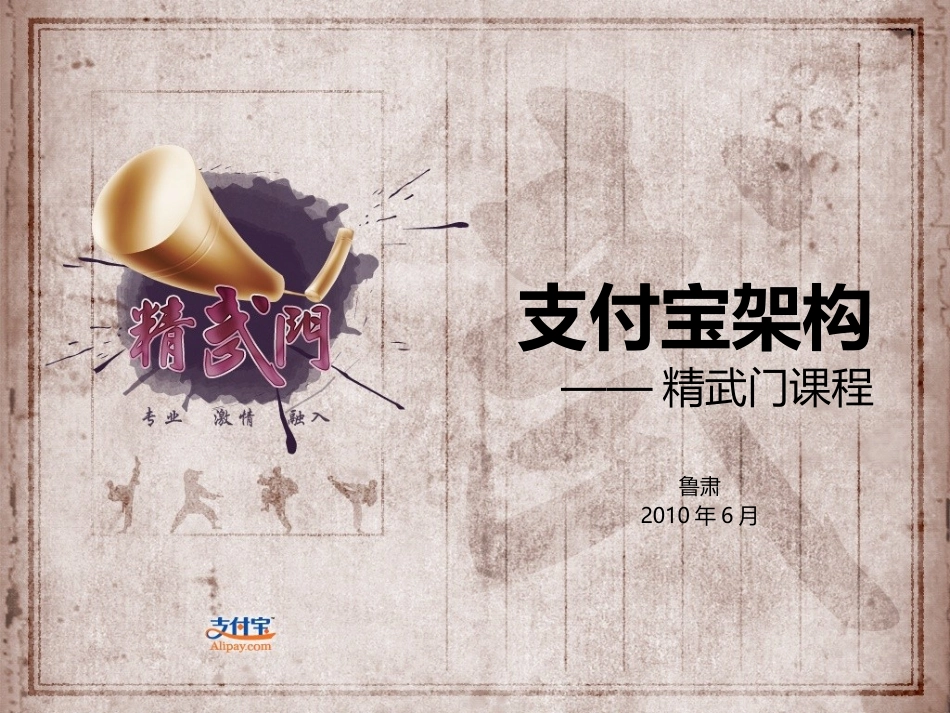

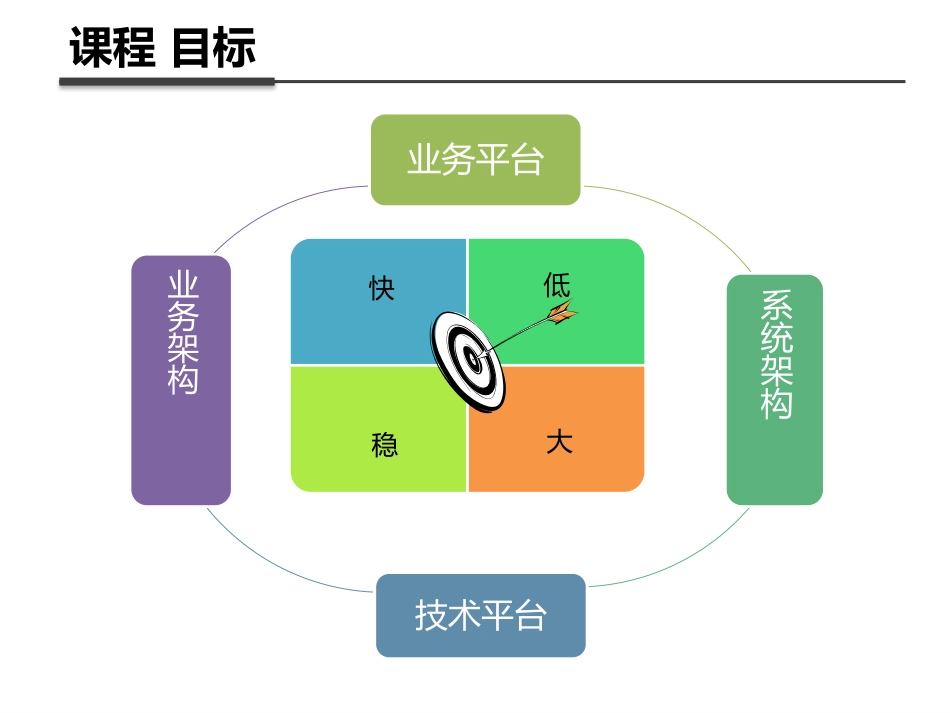

支付宝架构鲁肃2010年6月——精武门课程业务平台系统架构技术平台业务架构课程目标快低稳大课程大纲1.业务架构与业务平台2.系统架构与技术平台3.架构过程与资源1业务与应用架构支付业务模式资金流支付业务配套模式业务流整体业务与应用架构支付业务模式支付宝行业业务流资金流外内虚实资金流虚实资金在支付宝虚拟账户体系中的流转，体现为支付宝账户中的余额变动。资金在现实世界中的流转，体现为客户与支付宝银行账户中余额变动，或者现金的转移。虚实资金流之间存在联动关系。支付宝银行简单资金流举例–网银充值客户账户支付宝客户银行账户银行支付宝银存账户充值简单资金流举例–账户内转账AB支付宝转账/支付简单资金流举例–提现(同行，T+1)客户账户支付宝支付宝银存账户银行客户银行账户3.提现1.冻结2.解冻(T+1)简单资金流举例–提现(跨行)客户账户支付宝支付宝银存账户打款银行客户银行账户提现清算中心银行复杂资金流举例–公共事业缴费缴费资金归集账户支付宝付款银行缴费账户1.充值缴费合作银行客户银行账户支付宝银存账户公共事业单位账户公共事业单位账户公共事业单位账户3.提现缴费单位银行2.垫资复杂资金流举例–COD物流公司收款过渡户支付宝买家账户卖家账户交易分润中间账户物流公司收入账户支付宝收入账户买家物流公司银行账户现金1.充值2.转账3.转账4.转账5.转账7.转账支付宝银存账户签收员淘宝收入账户6.转账资金流处理的系统模式收银台清算账务会计核算银行接入平台业务系统支付银行系统虚资金流处理实资金流处理虚实资金流联动业务流资金流联动资金处理平台账务会计账务系统账务交易流水记账凭证分户账户(外)会计系统会计分录流水分户账户(内)内部分户历史日余额外部分户历史日余额科目汇总消息系统分户日余额日切日结实时记账异步准实时登记会计分录日终子系统账务查询报表分录子系统记账子系统业务系统支付清算支付系统充值协议提现协议内转协议充退协议支付指令清算系统消息系统清算指令网银接入卡通接入银企直联其它银行接入方式…实时处理文件处理渠道管理异步清算处理同步清算处理账务系统支付请求结果回调文件实时记账银行往来任务调度业务系统收银台核算中心核算系统银行流水登记流水归档处理流水核算处理消息系统入账流水登记异步准实时登记入账流水核算处理子系统核算报表流水登记子系统会计系统银行流水登记系统银存待结转统计业务流支付宝外部企业内外支付宝内部的业务流程，体现为一连串内部系统或人工任务的执行。支付宝外部的业务流程，体现为一连串外部系统或人工任务的执行。内外业务流之间存在联动关系。简单业务流举例–即时到账交易支付宝下单创建交易交易付款B2C商户支付发货收货复杂业务流举例–COD下单揽收付款签收送货请求发货付款给支付宝买家卖家物流提供资金对账文件创建物流订单创建交易交易签收物流订单清算交易付款与分润物流订单收费分润支付宝外部业务流与资金流联动-COD创建物流订单创建交易交易签收物流订单清算交易付款与分润物流订单收费分润支付宝业务流物流公司收款过渡户支付宝资金流买家账户卖家账户交易分润中间账户物流公司收入账户支付宝收入账户1.充值2.转账3.转账4.转账5.转账7.收费淘宝收入账户6.转账业务流处理的模式–数据申请单产品业务单通知单资金单操作日志内部业务流处理业务资金流联动内外业务流联动外部内部平台业务流处理的模式–数据举例–交易交易外部单据产品交易单交易通知交易资金单据交易操作日志内部业务流处理业务资金流联动内外业务流联动外部内部平台产品账业务流处理的模式–数据举例–通用代扣产品代扣记录代扣资金单据内部业务流处理业务资金流联动内外业务流联动外部内部平台业务流处理的应用系统模式申请单业务单通知单资金单操作日志外部内部平台内部平台外部业务单领域与服务层应用层API个人版企业版通知平台资金处理…持久…工具支付业务配套模式业务流查询支付前支付中支付后资金流签约/解约对账风控通知营销数据分析收费产品账额度权限服务消费记录个性化差错处理资损控制支付业务配套实现模式–交易交易系统交易引擎流程引擎规则引擎资金处理产品账接入商户通知数据持久收费接...
