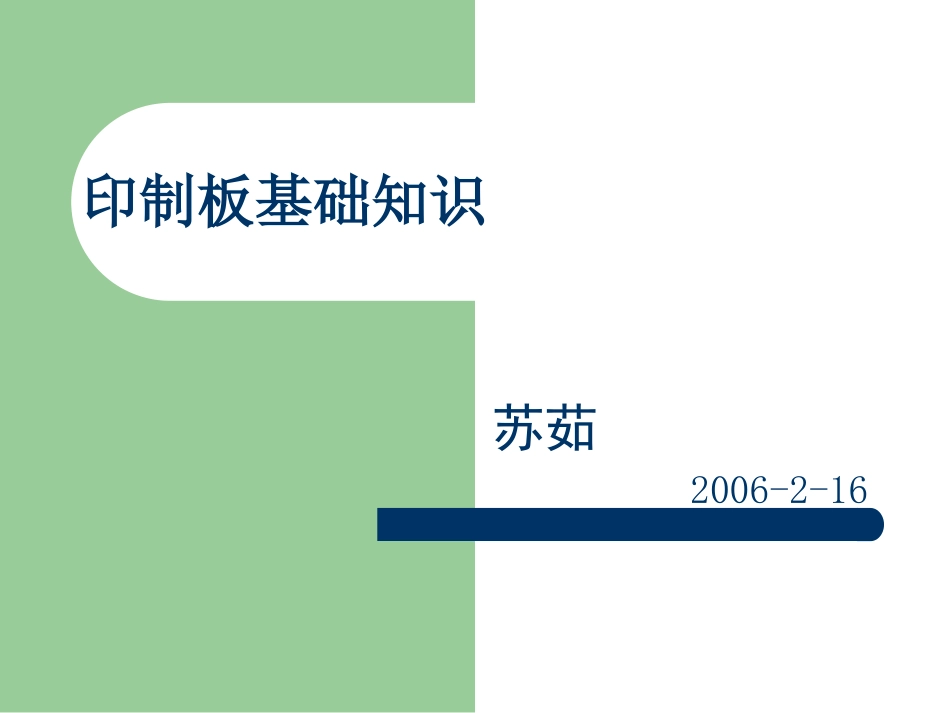

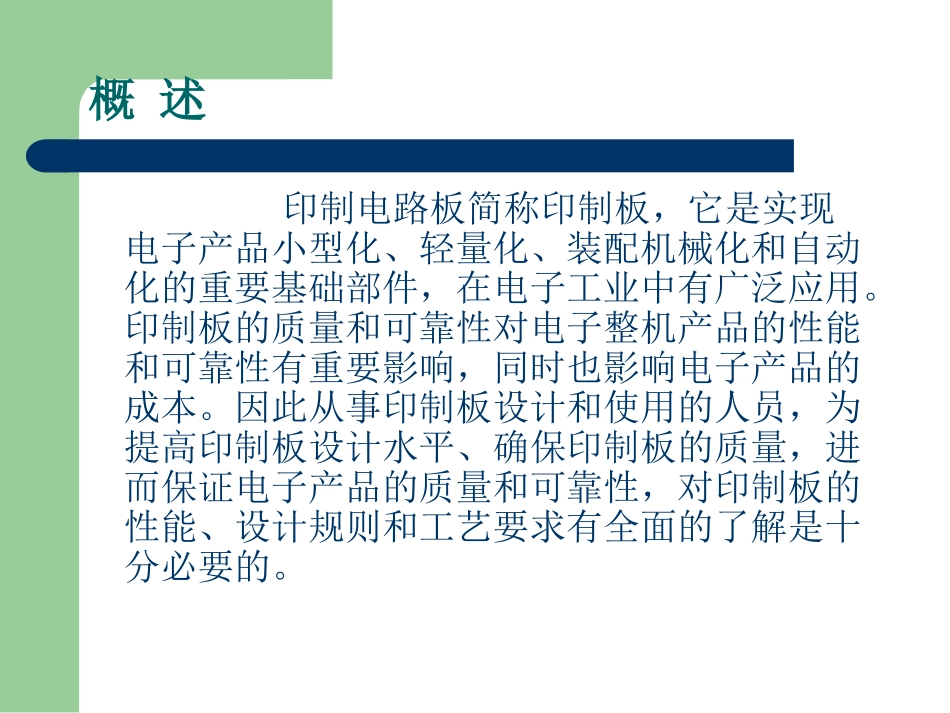

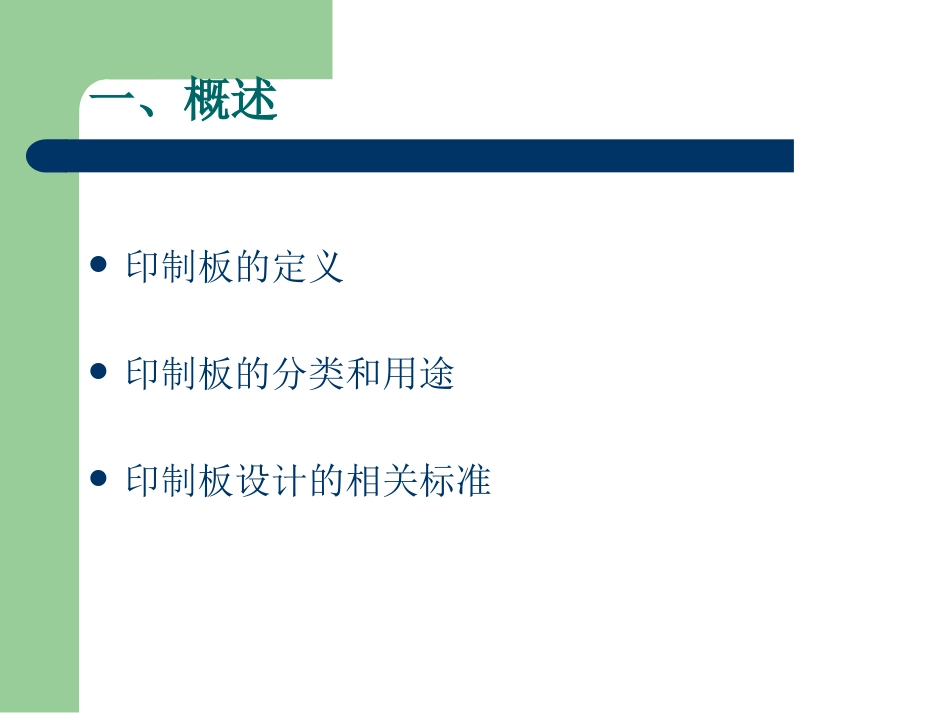

印制板基础知识苏茹2006-2-16一、概述印制板的定义印制板的分类和用途印制板设计的相关标准印制电路板简称印制板，它是实现电子产品小型化、轻量化、装配机械化和自动化的重要基础部件，在电子工业中有广泛应用。印制板的质量和可靠性对电子整机产品的性能和可靠性有重要影响，同时也影响电子产品的成本。因此从事印制板设计和使用的人员，为提高印制板设计水平、确保印制板的质量，进而保证电子产品的质量和可靠性，对印制板的性能、设计规则和工艺要求有全面的了解是十分必要的。概述1.1印制板定义按国际电工委员会标准（IEC-196）的术语定义：印制电路是指“在绝缘基材上，按预定的设计，用印制的方法得到的导电图形，它包括印制线路和印制元件或两者结合而成的电路。完成了印制电路和印制线路工艺加工的板子通称印制板。”也有人把只有导电图形的印制板称为印制线路板。印制板的英文名称为PrintedCircuitBoard，缩写为PCB。1.2印制板的分类和用途由于电子产品的不同需要，印制板也有许多不同种类，其分类方法在国内外采用最多的是按PCB的结构和基材分类。按结构分类能反映出PCB的特点和功能，按基材分类能反映出PCB的基本性能。按PCB的结构分类如下：印制板按结构分类（有或无增强层）印制板的用途印制板的主要用途：在电子产品中为电子元器件的组装提供安装、固定和支撑的基板，实现各种电子元器件之间的电气连接和绝缘。印有阻焊膜和字符的板，能为印制板组装件提供安装、检验和维修的识别标志和字符。在一些特殊电路中印制板还可以提供某些电气特性如：特性阻抗、电磁兼容等性能。印有电阻、电容或芯片直接封装在板上的PCB，具有一定的电路功能1.3印制板设计的相关标准由于印制板在电子工业中应用广泛，产品又具有许多通用的特性，标准化程度高，在国内、外都有一套系列标准。在国内有影响的主要标准有：1.3.1国外标准国际标准：主要是国际电工委员会（IEC）系列标准：IEC196《PCB术语和定义》IEC326.3《印制板设计和使用》美国标准：MIL标准（美国军用标准）MIL—STD—275军用印制电路设计（已被IPC标准取代）美国电子电路互连封装协会（IPC）标准1.3.印制板设计的相关标准IPC-2221印制板设计通用规范IPC-2222刚性有机印制板设计分规范IPC-2223挠性印制板设计分规范IPC-D-316软基材微波电路板设计指南IPC-6010系列标准印制板检验和验收规范IPC-T-50电子电路互连和封装术语与定义IPC-TM-650印制电路试验方法手册NEMA美国电器制造商协会标准（基材）1.3印制板设计的相关标准其中IPC标准技术先进、内容完整、配套好、可操作性强。在国际印制板行业影响很大。IEC标准吸取和采用了许多IPC标准的内容，同时它也广被许多国家采用和参照采用。我国许多对外企业大都采用IPC标准。此外还有日本标准（JPCA）英国标准（BS），在我国采用的不多。IPC有关PCB设计的标准我们还应了解PCB产品的相关标准，IPC标准中的产品标准主要有：IPC-6011印制板通用规范IPC-6012刚性印制板规范IPC-6013挠性印制板规范IPC-A-600-F（G）印制板验收规范IPC-4101刚性基材系列标准1.3.2国内标准国内印制板标准主要分为：国标（GB）、国军标（GJB）和行业标准以及企业标准三大类。国家标准：GB/T4588.3“印制电路板设计和使用”国军标：GJB362A“刚性印制板总规范”电子行业标准：SJ20748“刚性印制板及刚性印制板组装件设计”航天行业标准：QJ3103“印制电路板设计规范”企业标准：以国标为基础结合本企业的具体产品要求而制定的，其技术指标一般不应低于国标。国标是参照IEC标准制定的，国军标和两项行标是参照MIL标准和IPC标准结合国情制定的。以下将根据IPC-2221和国标GB/T4588.3印制板设计的主要内容归纳如下几个方面进行介绍。二、印制板的组成2.1、板材（基板）2.2、孔：印制板上的孔，基本上可归为四类：机械安装孔、元件孔、隔离孔和导通孔；又分为金属化孔和非金属化孔；2.3、导线2.4、涂覆层2.5、丝印三印制板的有关知识3.1、印制板基材及选择；3.2导线宽度和间距；3.3孔与连接盘（焊盘）3.4槽和缺口尺寸3.5接插区和印制插头3.6、PCB的表面涂（镀）层选...
