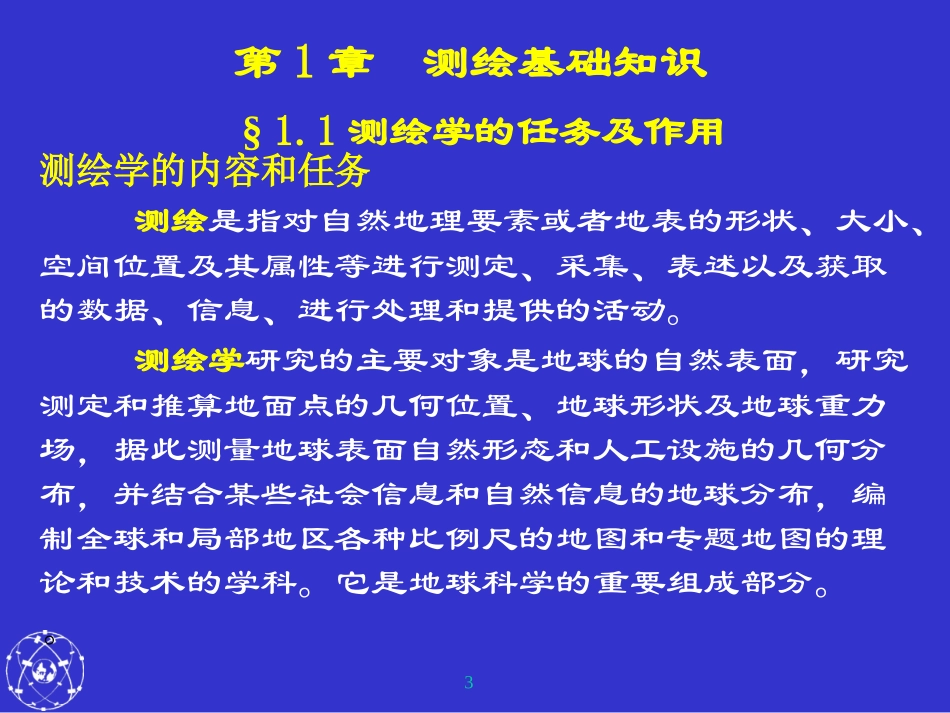

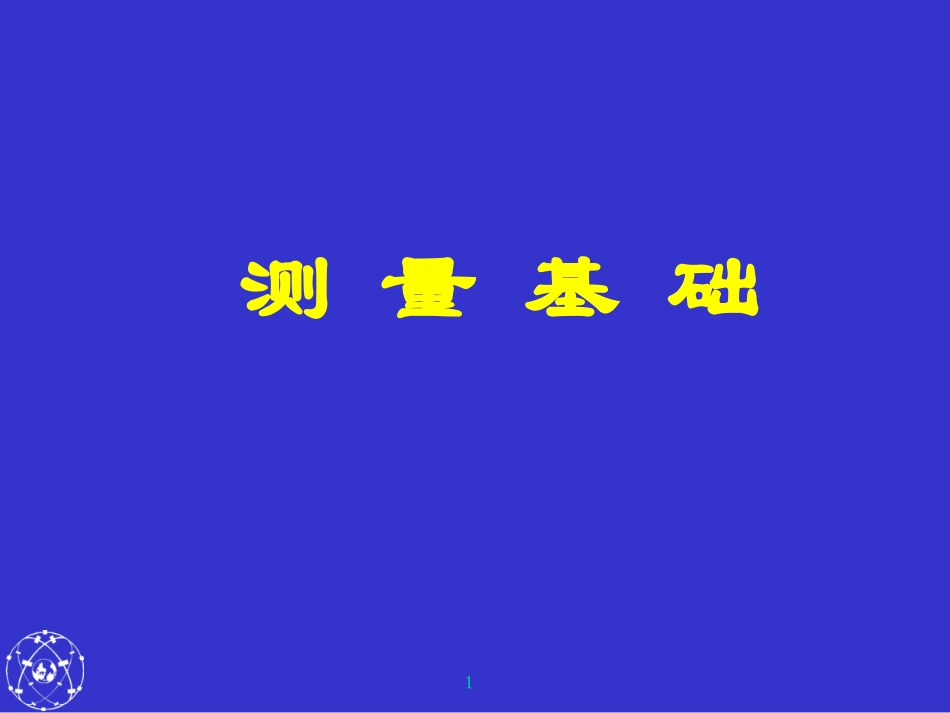

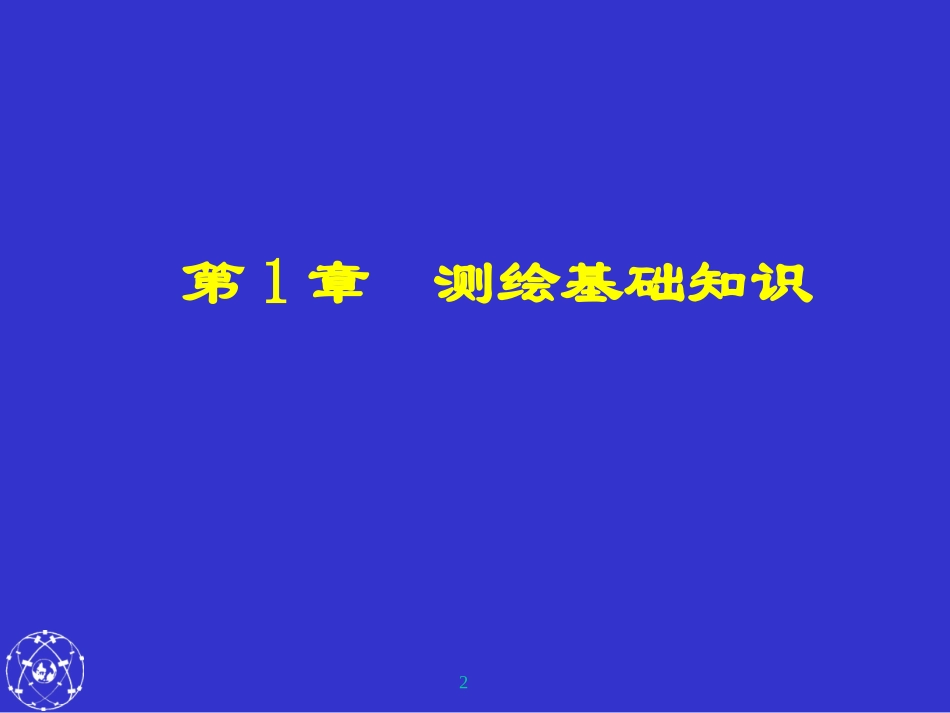

测量基础1第1章测绘基础知识23第1章测绘基础知识§1.1测绘学的任务及作用测绘学的内容和任务测绘是指对自然地理要素或者地表的形状、大小、空间位置及其属性等进行测定、采集、表述以及获取的数据、信息、进行处理和提供的活动。测绘学研究的主要对象是地球的自然表面，研究测定和推算地面点的几何位置、地球形状及地球重力场，据此测量地球表面自然形态和人工设施的几何分布，并结合某些社会信息和自然信息的地球分布，编制全球和局部地区各种比例尺的地图和专题地图的理论和技术的学科。它是地球科学的重要组成部分。。4第1章测绘基础知识§1.1测绘学的任务及作用测绘学研究的具体内容：（１）测量学——研究地球形状和大小(包括地球重力场)——确定地面点的空间位置(含地下和空间)（２）地图制图学——研究社会和自然信息的地理分布——绘制全球和局部地区各种比例尺的地形图5第1章测绘基础知识§1.1测绘学的任务及作用测绘学的分科１．大地测量学２．摄影测量与遥感学３．工程测量学４．海洋测量学５．地图制图学６．测绘仪器学７．普通测量学——几何(天文)大地测量学、物理(重力)大地测量学、卫星(空间)大地测量学——地面(近景)摄影测量学、航空摄影测量学、航天遥感测量学——普通工程测量学（包含土木、建筑、水利、交通、矿山测量等）、精密工程测量学、特种工程测量学——海洋水体测量学、水下地形测量学、航道测量——地图学与GIS、地图制图工程——光学测绘仪器学、电子测绘仪器学——局部地区地形测量与一般工程测量6第1章测绘基础知识§1.1测绘学的任务及作用在国家经济建设中的作用1.工程建设的尖兵2.军事作战的眼睛3.科学研究的工具4.现代管理的基础（数字地球、数字中国和数字城市）7第1章测绘基础知识§1.2地球的形状和大小8第1章测量学的基础知识§1.2地球的形状和大小9第1章测量学的基础知识§1.2地球的形状和大小10第1章测量学的基础知识§1.2地球的形状和大小11第1章测量学的基础知识§1.2地球的形状和大小一、地球形状和大小1.地球是一个表面起伏较大的椭球地球表面最高峰：8844.43m海洋底部最深处:11022.00m地球表面最大高差近20km2.地球又是一个近似光滑的水球大陆面积:占29%海洋面积:占71%3.地球平均半径:6371km2025年1月30日合肥工业大学土建学院测量工程系12测量工作是在地球表面进行的。地球表面虽然很不规则，有高山、平原、丘陵、海洋等。但这些起伏相对于地球本身十分微小。13一、地球的形状14§1.2地球的形状和大小二、基本概念1.重力方向线即铅垂线,是测量工作的基准线2.水准面自由静止的水面;是等位面,有无数个地心O离心力地心引力重力G重力的方向线称为铅垂线15设想当海洋处于静止均衡状态时，将它延伸到陆地内部所形成的封闭曲面。大地水准面静止海水面陆地大地水准面16地球表面地球表面大地水准面大地水准面大地水准面和铅垂线示意图大地水准面和铅垂线示意图17地心OOG格林尼治天文台G地球自转轴起始天文子午面地球自然表面大地水准面E18WDM94WDM94模型描述的地球形状模型描述的地球形状19§1.2地球的形状和大小二、基本概念3.大地水准面静止平衡状态下的平均海水面,向大陆岛屿延伸而形成的闭合水准面特性:唯一性、等位面、不规则曲面作用：测量野外工作的基准面4.大地体由大地水准面包围的地球形体，是不规则球体。20二、基本概念5.旋转椭球与大地体非常接近的数学椭球长半径为a，短半径为b扁率数学模型地球平均半径R=6371km§1.2地球的形状和大小1222222bzayax)(31baaRabaZYX21§1.2地球形状和大小•旋转椭球理论上是唯一的数学球体•旋转椭球参数，难以全球统一确定；各国自己测定并采用的旋转椭球称为参考椭球•同时顾及地球几何参数和物理参数的旋转椭球称为地球椭球体，又称为参考椭球体•参考椭球面是测量计算和制图的基准面22§1.3测量中常用的坐标系统地面点位的坐标与选用的地球椭球和坐标系统有关，测量中常用的坐标系统有：天文坐标系、大地坐标系、高斯平面直角坐标系、独立平面直角坐标系一、天文坐标系球面坐标，称为地理坐标基准面：大地水准面基准线：铅垂线地面点位用天文经度和天文纬度来表示23二...
