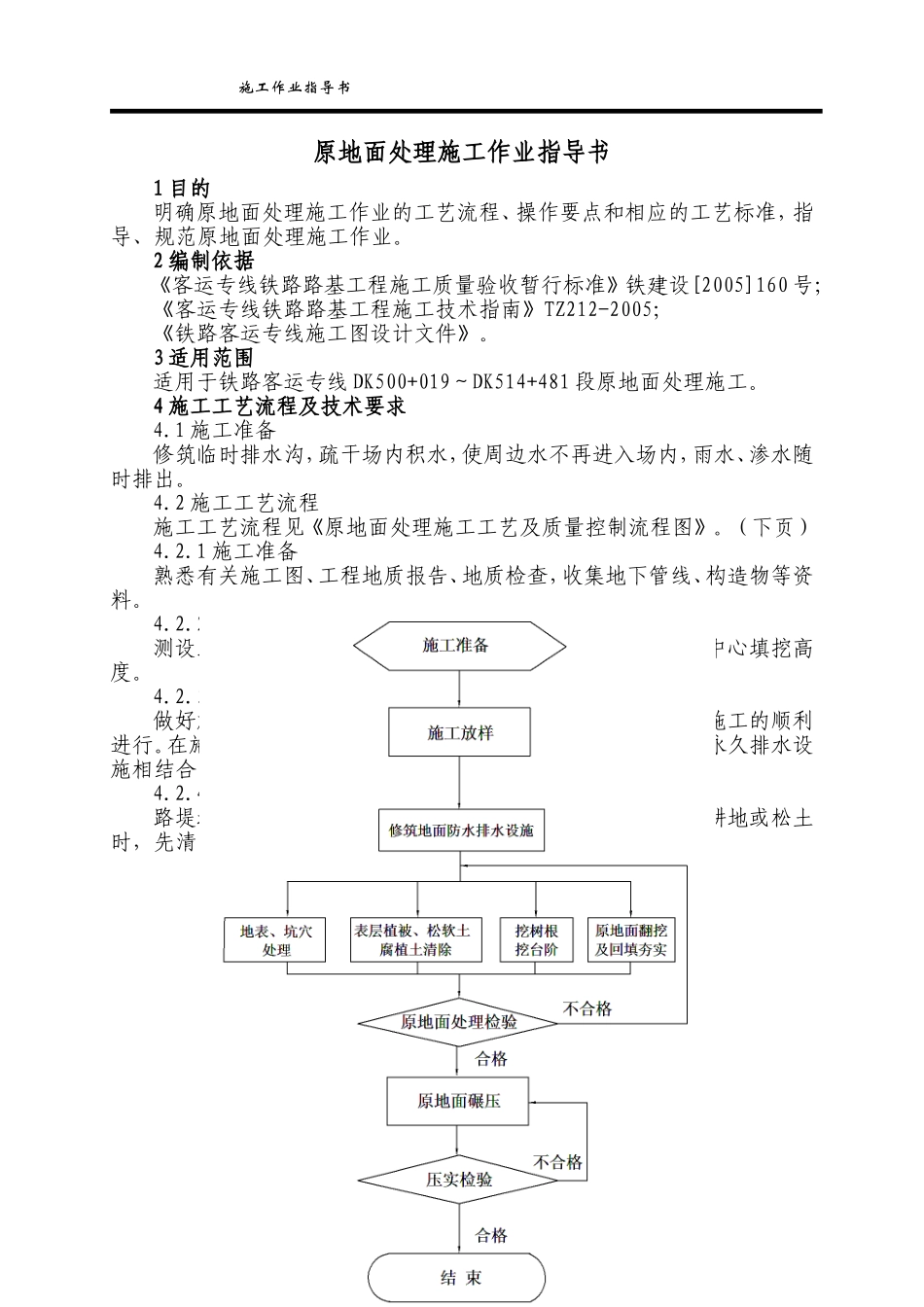

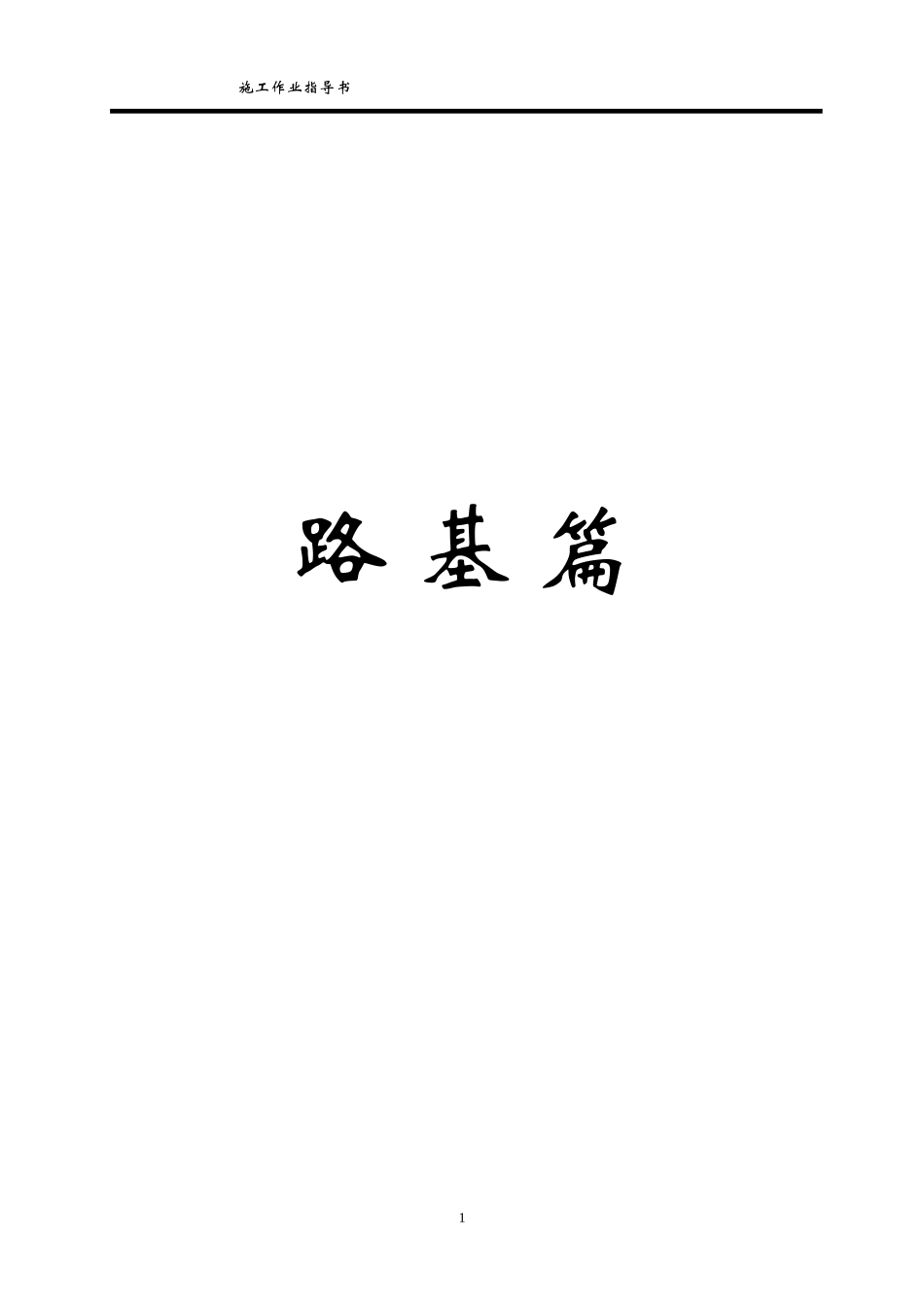

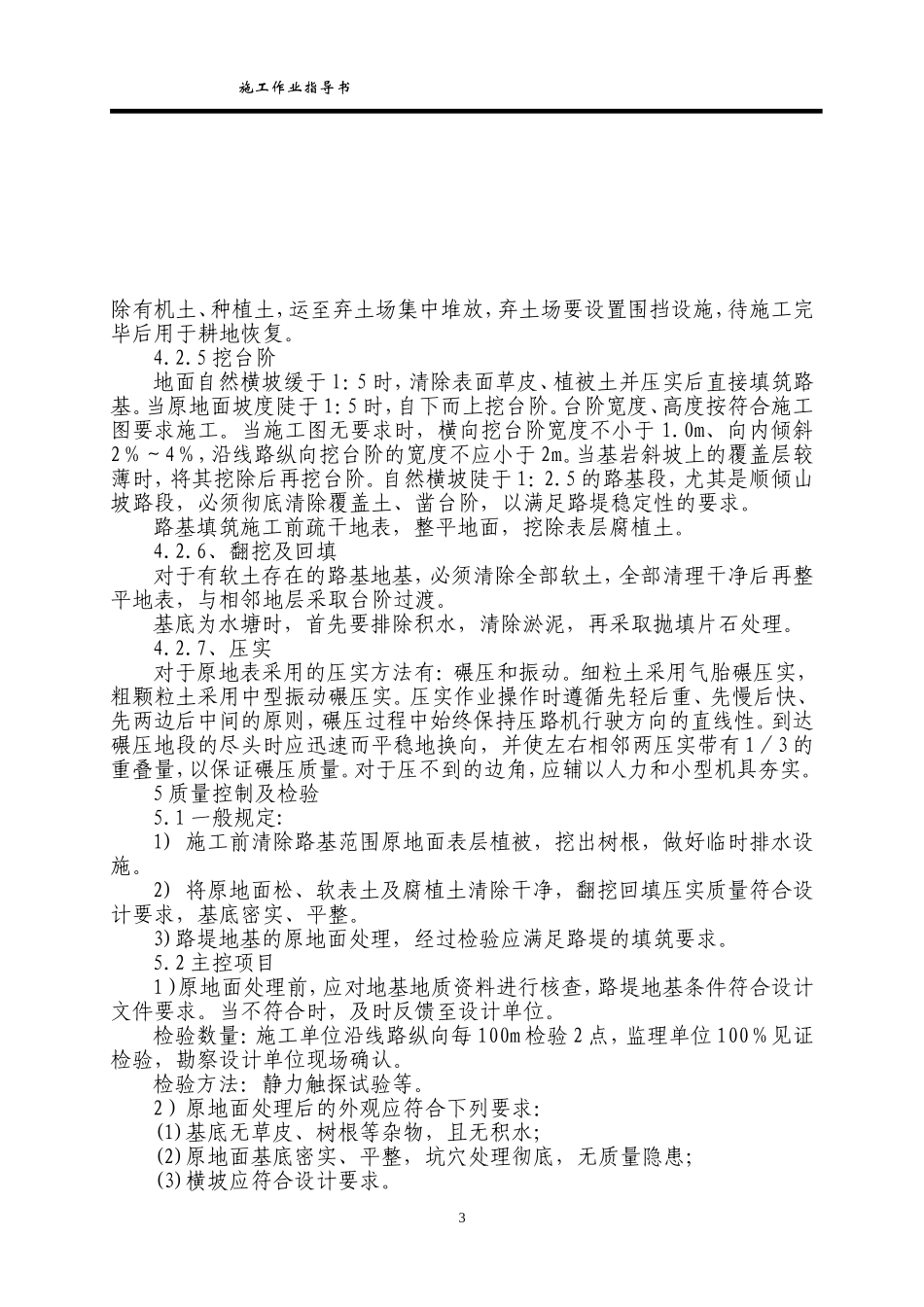

施工作业指导书路基篇1施工作业指导书原地面处理施工作业指导书1目的明确原地面处理施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范原地面处理施工作业。2编制依据《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号；《客运专线铁路路基工程施工技术指南》TZ212-2005；《铁路客运专线施工图设计文件》。3适用范围适用于铁路客运专线DK500+019～DK514+481段原地面处理施工。4施工工艺流程及技术要求4.1施工准备修筑临时排水沟，疏干场内积水，使周边水不再进入场内，雨水、渗水随时排出。4.2施工工艺流程施工工艺流程见《原地面处理施工工艺及质量控制流程图》。（下页）4.2.1施工准备熟悉有关施工图、工程地质报告、地质检查，收集地下管线、构造物等资料。4.2.2施工放样测设路基用地范围内征地界及填、挖方边桩，并在桩上标注中心填挖高度。4.2.3临时排水做好施工现场的排水工作，保持场地干燥，确保工程质量和施工的顺利进行。在施工前，排除基坑积水，在路基两侧挖临时排水沟，并与永久排水设施相结合。4.2.4地表清理路堤填筑前清除路基范围地面表层植被，挖除树根。基底为耕地或松土时，先清原地面处理施工工艺及质量控制流程图2施工作业指导书除有机土、种植土，运至弃土场集中堆放，弃土场要设置围挡设施，待施工完毕后用于耕地恢复。4.2.5挖台阶地面自然横坡缓于l：5时，清除表面草皮、植被土并压实后直接填筑路基。当原地面坡度陡于1：5时，自下而上挖台阶。台阶宽度、高度按符合施工图要求施工。当施工图无要求时，横向挖台阶宽度不小于1.0m、向内倾斜2％～4％，沿线路纵向挖台阶的宽度不应小于2m。当基岩斜坡上的覆盖层较薄时，将其挖除后再挖台阶。自然横坡陡于1：2.5的路基段，尤其是顺倾山坡路段，必须彻底清除覆盖土、凿台阶，以满足路堤稳定性的要求。路基填筑施工前疏干地表，整平地面，挖除表层腐植土。4.2.6、翻挖及回填对于有软土存在的路基地基，必须清除全部软土，全部清理干净后再整平地表，与相邻地层采取台阶过渡。基底为水塘时，首先要排除积水，清除淤泥，再采取抛填片石处理。4.2.7、压实对于原地表采用的压实方法有：碾压和振动。细粒土采用气胎碾压实，粗颗粒土采用中型振动碾压实。压实作业操作时遵循先轻后重、先慢后快、先两边后中间的原则，碾压过程中始终保持压路机行驶方向的直线性。到达碾压地段的尽头时应迅速而平稳地换向，并使左右相邻两压实带有1／3的重叠量，以保证碾压质量。对于压不到的边角，应辅以人力和小型机具夯实。5质量控制及检验5.1一般规定:1)施工前清除路基范围原地面表层植被，挖出树根，做好临时排水设施。2)将原地面松、软表土及腐植土清除干净，翻挖回填压实质量符合设计要求，基底密实、平整。3)路堤地基的原地面处理，经过检验应满足路堤的填筑要求。5.2主控项目1）原地面处理前，应对地基地质资料进行核查，路堤地基条件符合设计文件要求。当不符合时，及时反馈至设计单位。检验数量：施工单位沿线路纵向每100m检验2点，监理单位100％见证检验，勘察设计单位现场确认。检验方法：静力触探试验等。2）原地面处理后的外观应符合下列要求：(1)基底无草皮、树根等杂物，且无积水；(2)原地面基底密实、平整，坑穴处理彻底，无质量隐患；(3)横坡应符合设计要求。3施工作业指导书检验数量：施工单位、监理单位全部检验。检验方法：观察基底处理外观，用坡度尺测量横坡坡度。3）原地表的压实密实度应符合下列要求：根据路基基底不同的土层和距离路肩的高度，执行相应的路基压实度的要求。检验方法、频次：按照路基压实密实度的检验方法和检测频率。5.3一般项目1）原地面坡度陡于1：5时，自上而下挖台阶，并整平碾压，沿线路横向挖台阶的宽度、高度符合设计要求，沿线路纵向挖台阶的宽度不小于2m。2）检验数量：施工单位每个台阶检验3点。检验方法：尺量。6施工安全6.1施工安全技术交底路基施工作业时，按照安全技术交底的要求，保护地下管线、杆线和其他构筑物。使用推土机或平地机作业时，非作业的车辆、人员不得在作业范围内。运料的手推车、小翻斗车应按规定路线行走，车辆、人员间必须保持一定...
