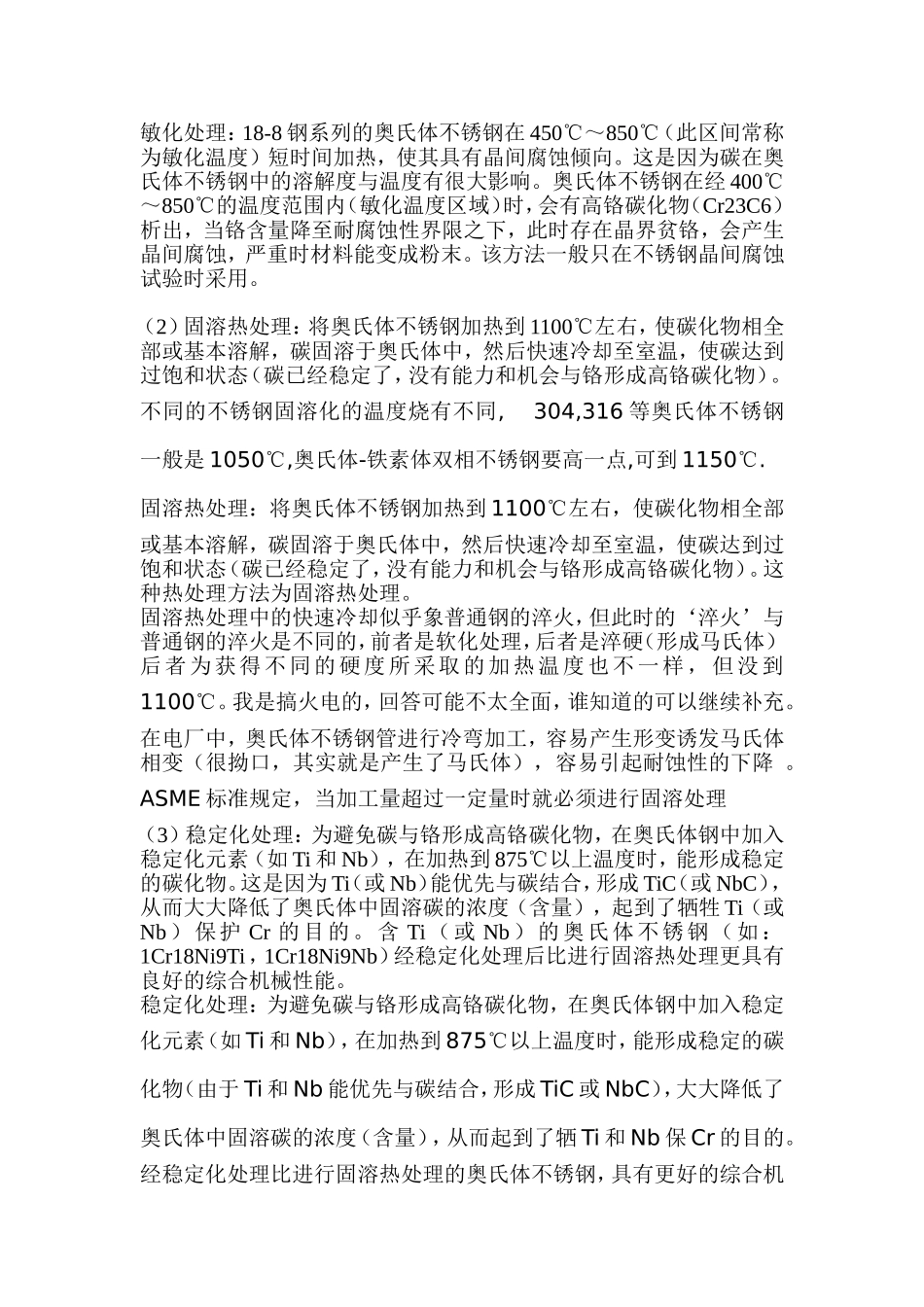

敏化处理：18-8钢系列的奥氏体不锈钢在450℃～850℃（此区间常称为敏化温度）短时间加热，使其具有晶间腐蚀倾向。这是因为碳在奥氏体不锈钢中的溶解度与温度有很大影响。奥氏体不锈钢在经400℃～850℃的温度范围内（敏化温度区域）时，会有高铬碳化物（Cr23C6）析出，当铬含量降至耐腐蚀性界限之下，此时存在晶界贫铬，会产生晶间腐蚀，严重时材料能变成粉末。该方法一般只在不锈钢晶间腐蚀试验时采用。（2）固溶热处理：将奥氏体不锈钢加热到1100℃左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态（碳已经稳定了，没有能力和机会与铬形成高铬碳化物）。不同的不锈钢固溶化的温度烧有不同,304,316等奥氏体不锈钢一般是1050℃,奥氏体-铁素体双相不锈钢要高一点,可到1150℃.固溶热处理：将奥氏体不锈钢加热到1100℃左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态（碳已经稳定了，没有能力和机会与铬形成高铬碳化物）。这种热处理方法为固溶热处理。固溶热处理中的快速冷却似乎象普通钢的淬火，但此时的‘淬火’与普通钢的淬火是不同的，前者是软化处理，后者是淬硬（形成马氏体）后者为获得不同的硬度所采取的加热温度也不一样，但没到1100℃。我是搞火电的，回答可能不太全面，谁知道的可以继续补充。在电厂中，奥氏体不锈钢管进行冷弯加工，容易产生形变诱发马氏体相变（很拗口，其实就是产生了马氏体），容易引起耐蚀性的下降。ASME标准规定，当加工量超过一定量时就必须进行固溶处理（3）稳定化处理：为避免碳与铬形成高铬碳化物，在奥氏体钢中加入稳定化元素（如Ti和Nb），在加热到875℃以上温度时，能形成稳定的碳化物。这是因为Ti（或Nb）能优先与碳结合，形成TiC（或NbC），从而大大降低了奥氏体中固溶碳的浓度（含量），起到了牺牲Ti（或Nb）保护Cr的目的。含Ti（或Nb）的奥氏体不锈钢（如：1Cr18Ni9Ti，1Cr18Ni9Nb）经稳定化处理后比进行固溶热处理更具有良好的综合机械性能。稳定化处理：为避免碳与铬形成高铬碳化物，在奥氏体钢中加入稳定化元素（如Ti和Nb），在加热到875℃以上温度时，能形成稳定的碳化物（由于Ti和Nb能优先与碳结合，形成TiC或NbC），大大降低了奥氏体中固溶碳的浓度（含量），从而起到了牺Ti和Nb保Cr的目的。经稳定化处理比进行固溶热处理的奥氏体不锈钢，具有更好的综合机械性能。（4）所以，有晶间腐蚀倾向的奥氏体不锈钢应进行固溶热处理或稳定化处理不锈钢材料常识1.什么是不锈钢？不锈钢是在普通碳钢的基础上，加入一组铬的质量分数（wCr）大于金元素的钢材，它在空气作用下能保持金属光泽，也就是具有不生锈的特性。这是由于在这类钢中含有一定量的铬合金元素，能使钢材表面形成一层不溶解于某些介质的坚固的氧化薄膜（钝化膜），使金属与外界质隔离而不发生化学作用。在这类钢中，有些除含较多的铬（Cr）外，还匹配加入较多的其他合金元素，如镍（Ni），使之在空气中、水中、蒸汽中、都具有很好的化学稳定性，而且在许多种酸、碱、盐的水溶液中也有足够的稳定性，甚至在高温或低温环境中，仍能保持其耐腐蚀的优点。2.不锈钢分类方法有几种？按主要化学组成分铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等；也可以以性能特点分成耐酸不锈钢和耐热不锈钢等；通常以金相组织进行分类。按金相组织分为：铁素体(F)型不锈钢、马氏体(M)型不锈钢、奥氏体—铁素体(A—F)型双相不锈钢、奥氏体—马氏体(A—M)型双相不锈钢和沉淀硬化(PH)型不锈钢。(1)铁素体型不锈钢F铁素体具有磁性，它的内部显微组织为铁素体，其铬的质量分数在11.5%～32.0%范围内。但是碳的含量极低<0.2%,不可淬火。随着铬含量的提高，其耐酸性也提高，加入钼（Mo）后，则可提高耐酸腐蚀性和抗应力腐蚀的能力。(2)马氏体型不锈钢M其显微组织为马氏体，马氏体不锈钢同样也具有磁性，这类钢中铬的质量分数为11.5%-18.0%但碳的质量分数最高达0.6%。碳含量增高，提高了钢的强度和硬度。在这类钢中加入的少量镍可以促使生成马氏体，同时又能提高其耐蚀性。这类钢具有一定的耐蚀性和较好的热稳定性以及热...
