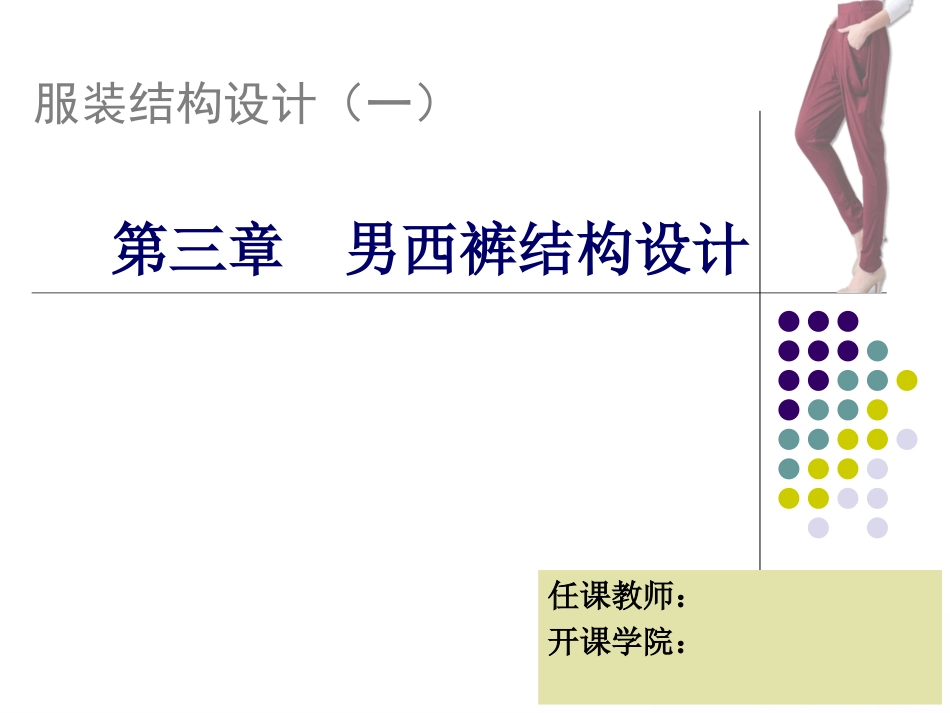

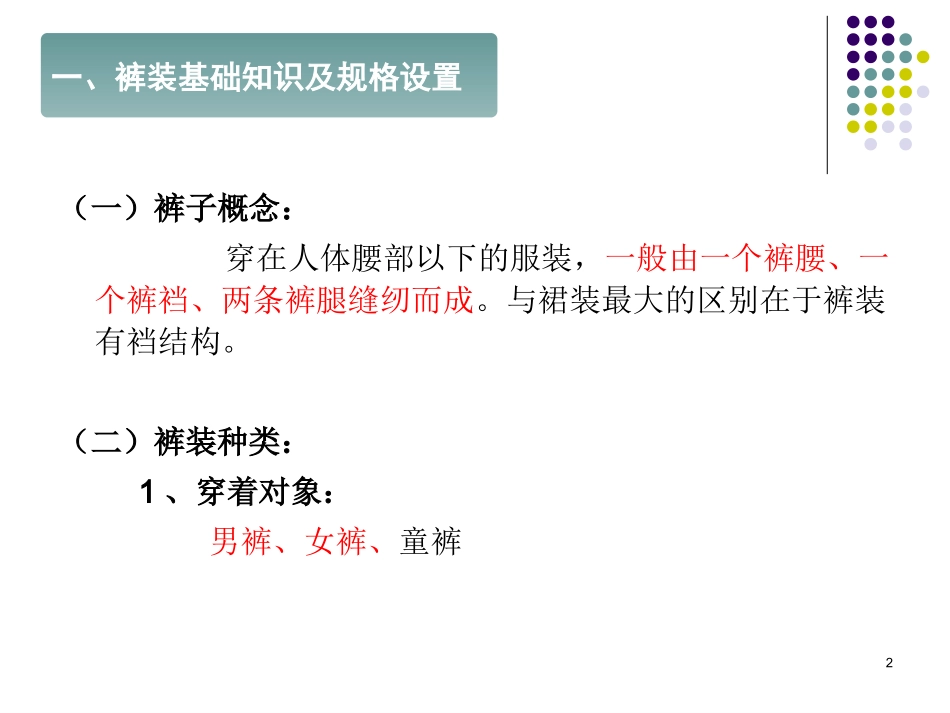

服装结构设计（一）第三章男西裤结构设计任课教师：开课学院：（一）裤子概念：穿在人体腰部以下的服装，一般由一个裤腰、一个裤裆、两条裤腿缝纫而成。与裙装最大的区别在于裤装有裆结构。（二）裤装种类：1、穿着对象：男裤、女裤、童裤一、裤装基础知识及规格设置21、T台秀场342、商务风5西装三件套6西装三件套73、背带裤84、牛仔裤95、时尚休闲裤10（一）各部位线条结构线11二、常规裤装结构设计——男西裤（一）各部位线条围度线12二、常规裤装结构设计——男西裤（二）规格说明1、腰围放量：根据“人体体型和腰头款式”腰围一般放量-1cm——4cm人体体型：胖体体型-1cm；正常体型不加减；瘦体体型+2cm腰头款式：低腰裤+4cm；正常装腰0~1cm；高腰裤+2cm2、臀围放量：紧身裤：裤臀围的松量为0～4cm的裤装修身裤：裤臀围的松量为4～8cm的裤装宽松裤：裤臀围的松量为8～16cm的裤装宽松类裤：裤臀围的松量为16cm以上的裤装13二、常规裤装结构设计——男西裤（四）结构制图P56修身男西裤成品规格(单位:cm）号型LWH中裆宽脚口腰宽170/74A98771032423414二、常规裤装结构设计——男西裤（三）款式特点：直筒装腰裤、前片2褶、射斜插袋；后片2省道并设置双嵌线挖袋；前开门、门里襟装拉链；呈现出合体、挺拔的穿着效果。15二、常规裤装结构设计——男西裤一、裤装基本：1、后侧缝基本线、上平行、下平线、前侧缝基本线；2、上裆高（0.1号+0.1H-2）、臀高线、中档高线；二、前片结构制图：3、前臀宽线（H/4-1+裥+省）、前横裆线、前横档宽线、前下裆缝线、前烫迹线；4、前腰口线（（W/4-1）、前缝撇势、前侧缝撇势、裥省大小定位、斜插袋定位、画顺弧线（前裆弧线、前下档缝弧线、前侧缝弧线、前脚口弧线）；三、后片结构制图：5、后臀宽线（H/4+1+省）、后裆斜线、后腰起翘3cm、后横裆线（落裆1cm）、后横档宽线、后下裆缝线、后烫迹线；6、后腰口线（W/4+1）、双省大小定位后袋定位、画顺弧线（后裆弧线、后下档缝弧线、后侧缝弧线、后脚口弧线）；16四、零部件结构制图：四、零部件结构制图：7、斜插袋袋布8、前裆垫布二、常规裤装结构设计——男西裤零部件制图9、斜插袋袋垫布、里襟10、门襟11、后袋垫布12、后袋布13、腰头14、串袋袢7二、常规裤装结构设计——男西裤零部件制图（五）制图要领与说明1、男西裤基本直裆长如何确定？19二、常规裤装结构设计——男西裤（六）男裤款式变化要点1、廓形设计变化20二、常规裤装结构设计——男西裤（六）男裤款式变化要点2、口袋设计变化裤侧袋裤后袋21二、常规裤装结构设计——男西裤（六）男裤款式变化要点3、裤腰褶设计：前裤腰褶裥根据腰臀差数设双褶、单褶和无褶三种形式；4、裤长设计：长裤、九分裤、七分裤、短裤5、裤脚口边设计：22二、常规裤装结构设计——男西裤男西裤1：1结构制图要求：1、布局完整、美观，包括：标题、款式图正背面、结构图、制图规格表；2、制图准确误差小；3、结构线（包括外轮廓以及省线等）需要加粗，与基础线的粗细加以区别；4、曲线要画圆顺；5、进行完整的尺寸标注。（七）作业523
