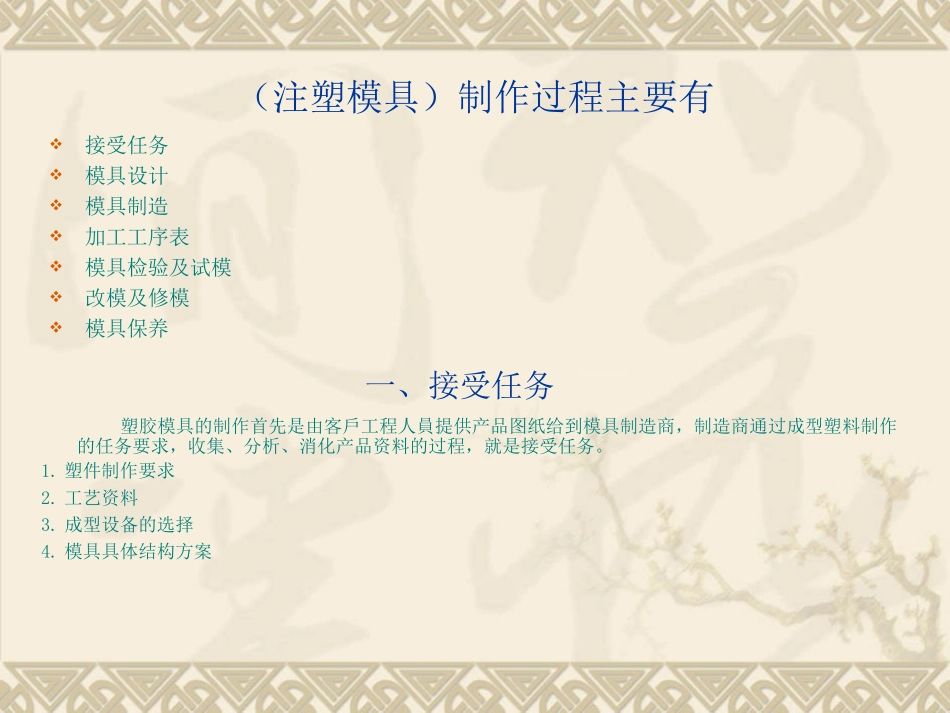

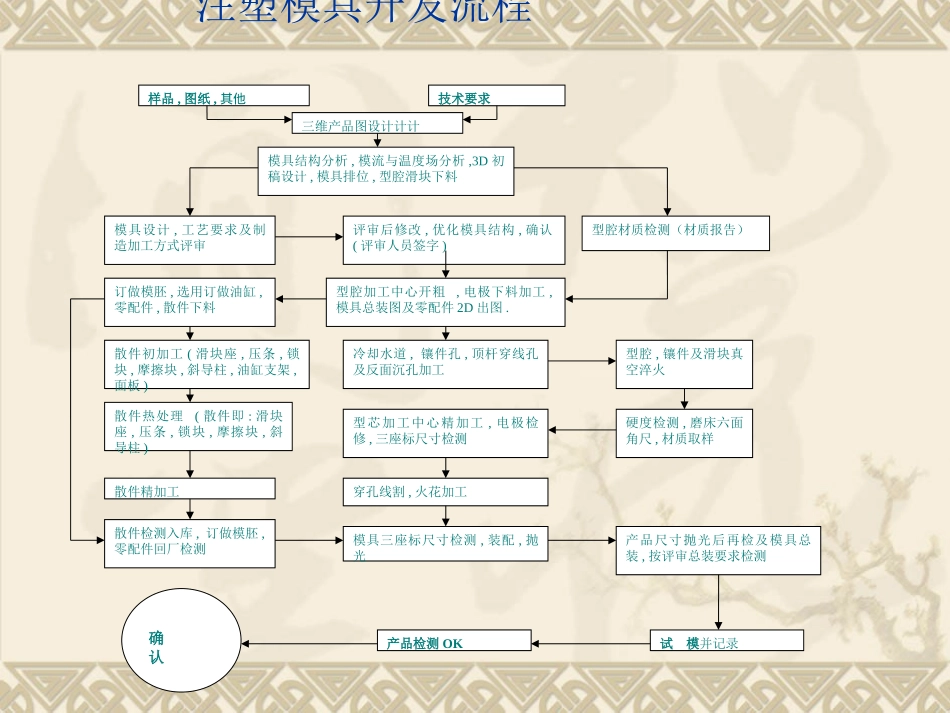

注塑模具开发流程及加工工艺样品,图纸,其他技术要求三维产品图设计计计模具结构分析,模流与温度场分析,3D初稿设计,模具排位,型腔滑块下料模具设计,工艺要求及制造加工方式评审评审后修改,优化模具结构,确认(评审人员签字)型腔材质检测（材质报告）型腔加工中心开粗,电极下料加工,模具总装图及零配件2D出图.订做模胚,选用订做油缸,零配件,散件下料冷却水道,镶件孔,顶杆穿线孔及反面沉孔加工型腔,镶件及滑块真空淬火散件初加工(滑块座,压条,锁块,摩擦块,斜导柱,油缸支架,面板)硬度检测,磨床六面角尺,材质取样型芯加工中心精加工,电极检修,三座标尺寸检测穿孔线割,火花加工模具三座标尺寸检测,装配,抛光散件热处理(散件即:滑块座,压条,锁块,摩擦块,斜导柱)散件精加工散件检测入库,订做模胚,零配件回厂检测产品尺寸抛光后再检及模具总装,按评审总装要求检测试模并记录产品检测OK确认注塑模具开发流程（注塑模具）制作过程主要有接受任务模具设计模具制造加工工序表模具检验及试模改模及修模模具保养一、接受任务塑胶模具的制作首先是由客戶工程人員提供产品图纸给到模具制造商，制造商通过成型塑料制作的任务要求，收集、分析、消化产品资料的过程，就是接受任务。1.塑件制作要求2.工艺资料3.成型设备的选择4.模具具体结构方案二、模具设计1.胶件排位胶件排位是指据客户要求,将所需的一种或多种胶件按合理注塑工艺、模具结构进行排列。胶件排位与模具结构、塑胶工艺性相辅相成，并直接影响着后期的注塑工艺，排位时必需考虑相应的模具结构，在满足模具结构的条件下调整排位。从注塑工艺角度排位需考虑以下几点：a,流道长度b,流道废料c,胶口位置d,进浇平衡e,型腔压力平衡从模具结构角度需考虑一下几点：a,滿足封胶要求b,满足模具结构空间要求行位，斜顶等空间要求，模具结构件是否足夠強度，多个运动件是否干涉，司筒位置要避开顶棍孔位置等。c,充分考虑螺钉、冷却水及顶出装置排位需注意螺丝、顶针油封及冷却水孔的影响。d,模具长宽比例是否协调模具尽量紧凑，长宽比例适当，同時要考虑注射机安裝要求。2.模具结构设计模具结构是由注射机类型和胶件特点所决定。设计时着重从以下方面考虑：(1)注塑机的技术规格(2)塑胶的工艺性能(3)浇注系统，包括流道、浇口等(4)成型零部件(5)常用结构零部件(6)行位机构(7)顶出机构(8)模具温度控制(9)排气(10)模具材料模具设计需综合考虑各种因素，选择合理结构形式，满足模具成形目的。3.模具零件的设计模具零件按其作用可分为成型零件和结构零件。成形零件是指直接参与形成型腔空间的结构件，如凹模(型腔)、凸模(型芯)、镶件、行位等；结构零件是指用于安装、定位、导向、顶出以及成形时完成各种动作的零件，如定位圈、机嘴、螺钉、拉料杆、顶针、密封圈、定距拉板、拉勾等等。镶件的拆分，主要考虑以下方面：（1）不能产生尖钢，薄钢（2）易于加工（3）易于修整尺寸及维修（4）保证成型零件强度（5）易于装配（6）不能影响外观（7）综合考虑冷却（做镶件后局部冷却困难，要考虑其冷却情况）三、模具制造1.编程序，拆电极模具设计完成后，必须根据各零部件的加工情况是否编制CNC程序以及是否需拆电极EDM加工。2.机械加工模具的机械加工包括CNC加工，EDM加工，线切割加工，深孔钻加工等等。模具在模胚及材料定购回来后只是粗加工状态或者只是钢料，这时必须根据模具的设计意图，进行一系列的机械加工，制成各种零部件。1、CNC加工，也就是数控加工中心，其要求包括了各种加工程序，刀具的选用，加工参数等等要求，有兴趣的可找相关资料学习。2、EDM加工，是电火花加工，其是利用放电腐蚀材料达到所要求尺寸的加工过程，因而只能加工可导电材料。其所用的电极一般为铜和石墨。3、线切割应用于尖角位的加工。4、深孔钻一般应用于大模运水孔的加工及顶针司筒孔的加工。3.钳工装配钳工在模具的制作过程中起着相当重要的作用，工作需贯穿整个模具的制造流程。钳工的工作，fit模组装，车铣磨钻样样精通。4.省模、抛光省模、抛光是模具在CNC、EDM、钳工加工后，模具组装前对模具利用砂纸，油石，钻石膏等工具材料对模具零件的加工。由于刀具的...
