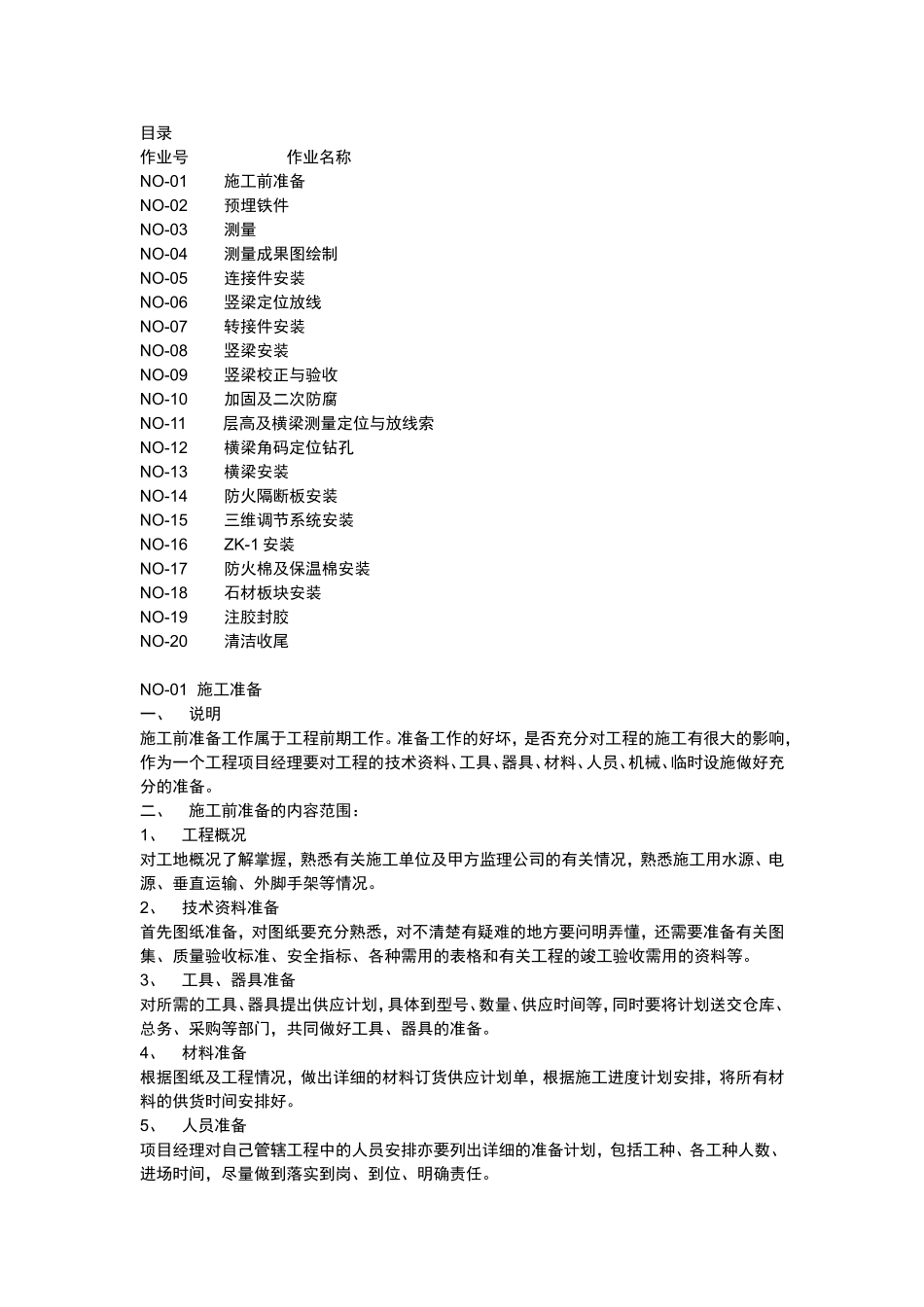

目录作业号作业名称NO-01施工前准备NO-02预埋铁件NO-03测量NO-04测量成果图绘制NO-05连接件安装NO-06竖梁定位放线NO-07转接件安装NO-08竖梁安装NO-09竖梁校正与验收NO-10加固及二次防腐NO-11层高及横梁测量定位与放线索NO-12横梁角码定位钻孔NO-13横梁安装NO-14防火隔断板安装NO-15三维调节系统安装NO-16ZK-1安装NO-17防火棉及保温棉安装NO-18石材板块安装NO-19注胶封胶NO-20清洁收尾NO-01施工准备一、说明施工前准备工作属于工程前期工作。准备工作的好坏，是否充分对工程的施工有很大的影响，作为一个工程项目经理要对工程的技术资料、工具、器具、材料、人员、机械、临时设施做好充分的准备。二、施工前准备的内容范围：1、工程概况对工地概况了解掌握，熟悉有关施工单位及甲方监理公司的有关情况，熟悉施工用水源、电源、垂直运输、外脚手架等情况。2、技术资料准备首先图纸准备，对图纸要充分熟悉，对不清楚有疑难的地方要问明弄懂，还需要准备有关图集、质量验收标准、安全指标、各种需用的表格和有关工程的竣工验收需用的资料等。3、工具、器具准备对所需的工具、器具提出供应计划，具体到型号、数量、供应时间等，同时要将计划送交仓库、总务、采购等部门，共同做好工具、器具的准备。4、材料准备根据图纸及工程情况，做出详细的材料订货供应计划单，根据施工进度计划安排，将所有材料的供货时间安排好。5、人员准备项目经理对自己管辖工程中的人员安排亦要列出详细的准备计划，包括工种、各工种人数、进场时间，尽量做到落实到岗、到位、明确责任。6、临时设施包括办公、生活、住宿、仓库等，根据工程的材料及人员情况进行准备。7、施工组织计划准备要对施工进度质量进行行之有效的控制，必须做好详细的施工组织计划，施工组织计划准备得越细，落实得越充分，工程的进度质量就能控制得越好。三、管理重点：1、各种准备工作要落在实处，不能浮于表面。2、准备工作落实到人，同时明确到具体人的责任。所有准备各责任人要签字负责。NO-02预埋铁件一、说明：预埋铁件是幕墙与主体结构连结的结构件之一，预埋铁件制作，安装的质量好直接影响幕墙与主体结构的连接功能。其安装的精确程度也直接影响着幕墙施工的精度及外观质量的好坏。所以作为幕墙安装施工的第一项作业，预埋铁件无论对其制作和安装都是直接影响着整个幕墙的施工、安装及整体效果的重要因素。二、主要材料说明：预埋铁件、电焊条及辅助用钢筋预埋铁件：（图示）铁板厚度为6mm或8mm，锚筋为直径10或直径12在安装前要检查铁件焊角是否牢固，是否符合焊接有关施工规范，焊角钢筋是否够锚固长度。电焊条：采用E43XX型直径3.2优质焊条。凡在工地上的电焊条要存放于干燥处，注意防潮。三、工艺流程及说明：熟悉了解图纸要求→在施工现场找准预埋区域→找出定位轴线→找出定位点→打水平（或检查土建水平）→拉水平线→查证误差→调整误差→水平分割→验证分割准确性→预置预埋铁件→调整铁件位置并点焊预埋件→加固预埋件……→拆模后找出预埋件→进行防腐处理。四、基本操作说明：1、熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要了解下几个方面内容：解以下几个方面内容：（1）、图纸的页数有图号图幅；（2）、对图纸内容进行全面的了解；（3）、找出设计的主导尺寸（分格），不可调整尺寸和可调节尺寸；（4）、对图纸进行质疑；（5）、制定预埋施工方案和技术交底；（6）、明确转角及异形处的处理方法；（7）、对照土建图纸验证工方案及设计。2、在施工现场找准预埋区域：针对不同工程实际情况，首先在现场上要找准预埋铁的区域，有的只是局部有幕墙则区域就是局部的。3、找出定位轴线：将图纸中标明的定位轴线与实际施工现场进行对照找出定位轴线的准确位置，定位轴线的作用有：（1）、帮助确定墙的起始点；（2）、验收安装是否准确；（3）、调整误差，确定误差调整范围。4、找出定位点：根据在现场查找的准确定位轴线，根据图纸中提供的有关内容，确定定位点；定位点数量不得少于两点，确定定位点时要反复测量一定要保证定位准确无误。5、抄平（打水平）：用水准仪（小工程可用水平管进行）...
