高中物理 2.8 多用电表的原理课后强化作业（含解析） 新人教版选修3-1VIP免费

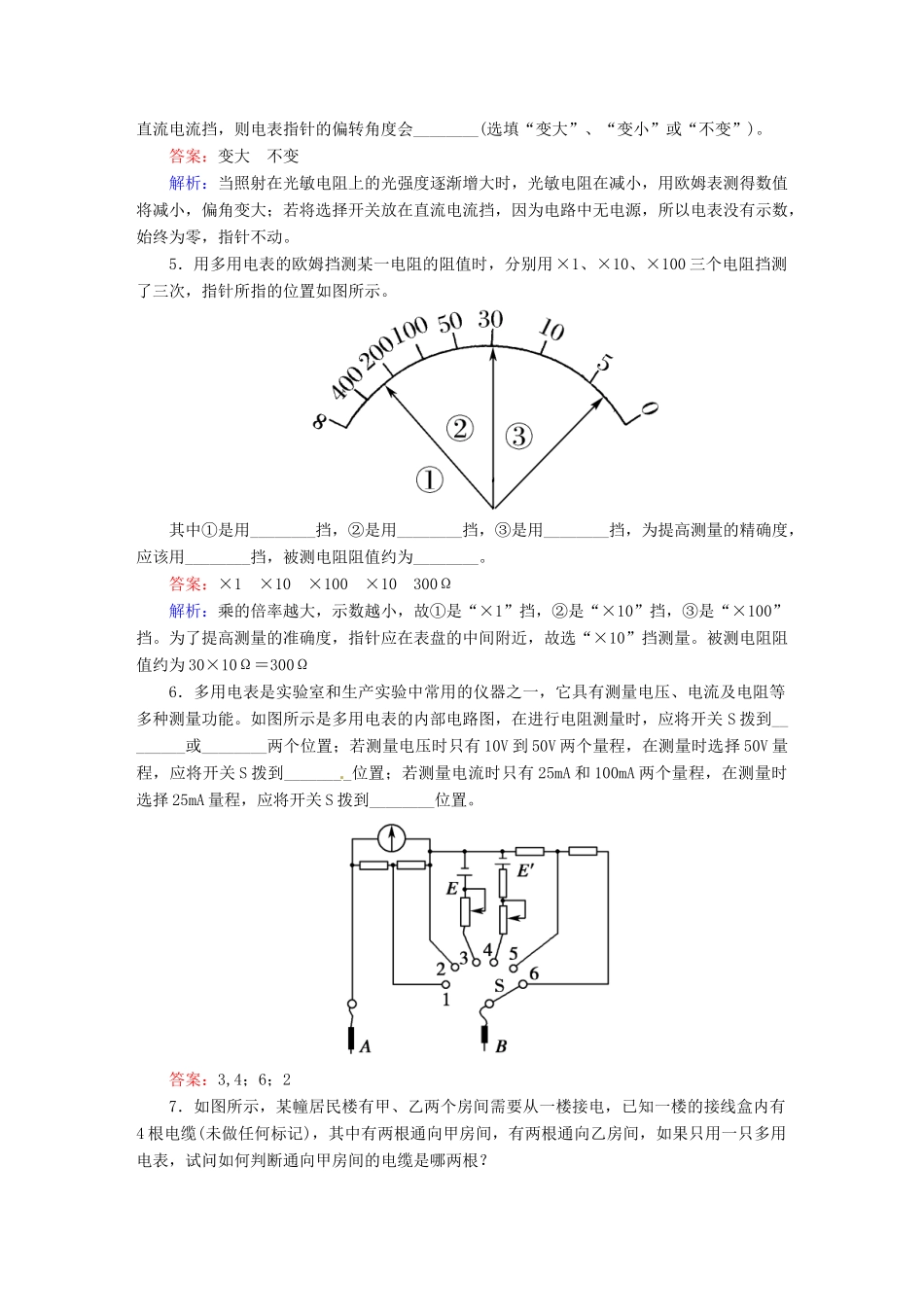

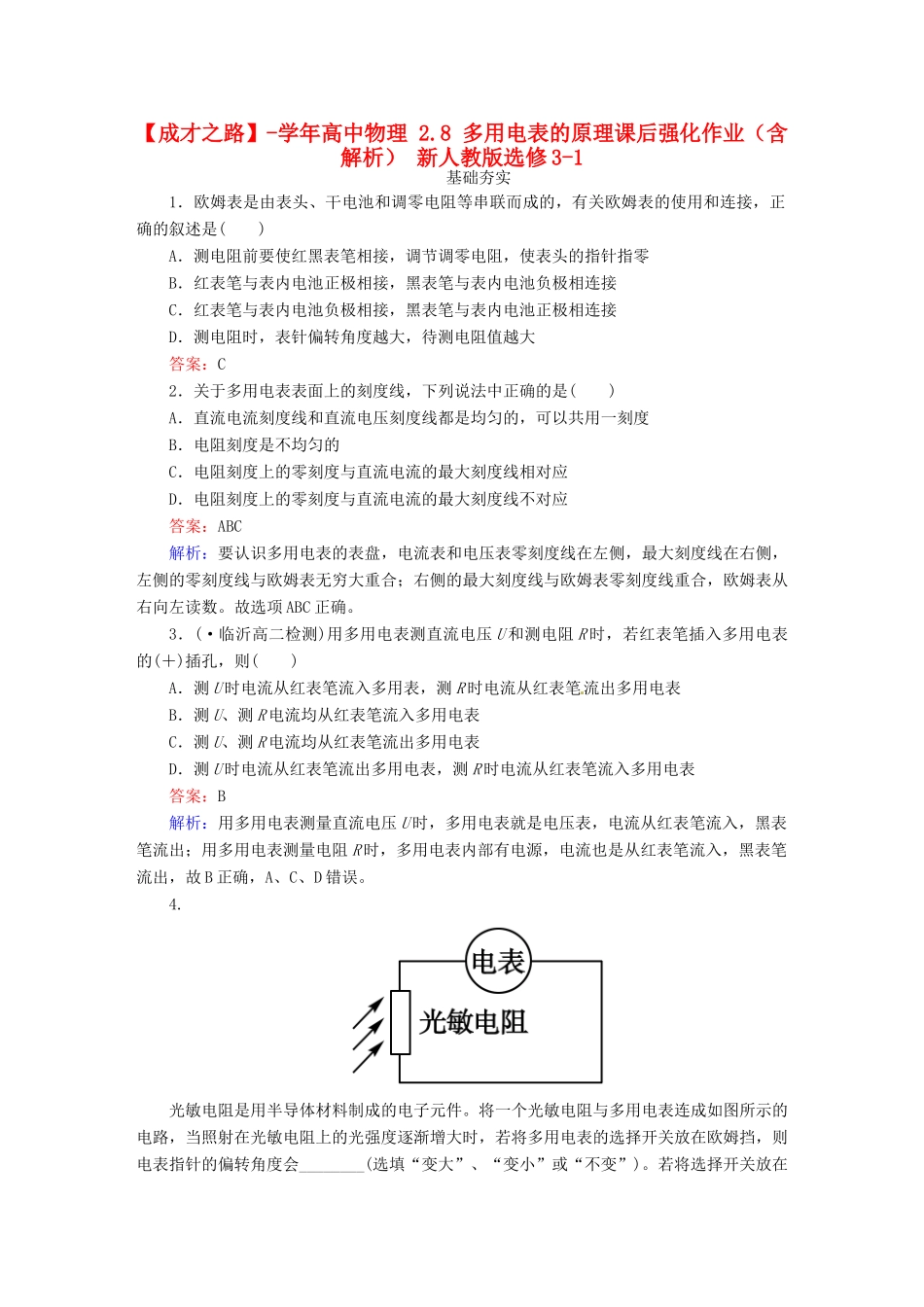

【成才之路】-学年高中物理2.8多用电表的原理课后强化作业（含解析）新人教版选修3-1基础夯实1．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是()A．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零B．红表笔与表内电池正极相接，黑表笔与表内电池负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相连接D．测电阻时，表针偏转角度越大，待测电阻值越大答案：C2．关于多用电表表面上的刻度线，下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应答案：ABC解析：要认识多用电表的表盘，电流表和电压表零刻度线在左侧，最大刻度线在右侧，左侧的零刻度线与欧姆表无穷大重合；右侧的最大刻度线与欧姆表零刻度线重合，欧姆表从右向左读数。故选项ABC正确。3．(·临沂高二检测)用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则()A．测U时电流从红表笔流入多用表，测R时电流从红表笔流出多用电表B．测U、测R电流均从红表笔流入多用电表C．测U、测R电流均从红表笔流出多用电表D．测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表答案：B解析：用多用电表测量直流电压U时，多用电表就是电压表，电流从红表笔流入，黑表笔流出；用多用电表测量电阻R时，多用电表内部有电源，电流也是从红表笔流入，黑表笔流出，故B正确，A、C、D错误。4.光敏电阻是用半导体材料制成的电子元件。将一个光敏电阻与多用电表连成如图所示的电路，当照射在光敏电阻上的光强度逐渐增大时，若将多用电表的选择开关放在欧姆挡，则电表指针的偏转角度会________(选填“变大”、“变小”或“不变”)。若将选择开关放在直流电流挡，则电表指针的偏转角度会________(选填“变大”、“变小”或“不变”)。答案：变大不变解析：当照射在光敏电阻上的光强度逐渐增大时，光敏电阻在减小，用欧姆表测得数值将减小，偏角变大；若将选择开关放在直流电流挡，因为电路中无电源，所以电表没有示数，始终为零，指针不动。5．用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如图所示。其中①是用________挡，②是用________挡，③是用________挡，为提高测量的精确度，应该用________挡，被测电阻阻值约为________。答案：×1×10×100×10300Ω解析：乘的倍率越大，示数越小，故①是“×1”挡，②是“×10”挡，③是“×100”挡。为了提高测量的准确度，指针应在表盘的中间附近，故选“×10”挡测量。被测电阻阻值约为30×10Ω＝300Ω6．多用电表是实验室和生产实验中常用的仪器之一，它具有测量电压、电流及电阻等多种测量功能。如图所示是多用电表的内部电路图，在进行电阻测量时，应将开关S拨到________或________两个位置；若测量电压时只有10V到50V两个量程，在测量时选择50V量程，应将开关S拨到________位置；若测量电流时只有25mA和100mA两个量程，在测量时选择25mA量程，应将开关S拨到________位置。答案：3,4；6；27．如图所示，某幢居民楼有甲、乙两个房间需要从一楼接电，已知一楼的接线盒内有4根电缆(未做任何标记)，其中有两根通向甲房间，有两根通向乙房间，如果只用一只多用电表，试问如何判断通向甲房间的电缆是哪两根？答案：可将甲房间内的两根电缆接在一起然后在一楼用多用电表的欧姆挡分别测量这四根电缆c、d、e、f两两间的电阻值，如果电阻为∞，说明这两根电缆不可能同时都通向甲房间，如果某次测量中电阻较小，说明这两根电缆一定就是通向甲房间的那根，其余两根电缆就是通向乙房间的。能力提升1.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度的4/5处。现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为()A．4RB．5RC．10RD．16R答案：D解析：由闭合电路的欧姆定律得：调零时有E＝IgR内；指针偏转至满刻度...
