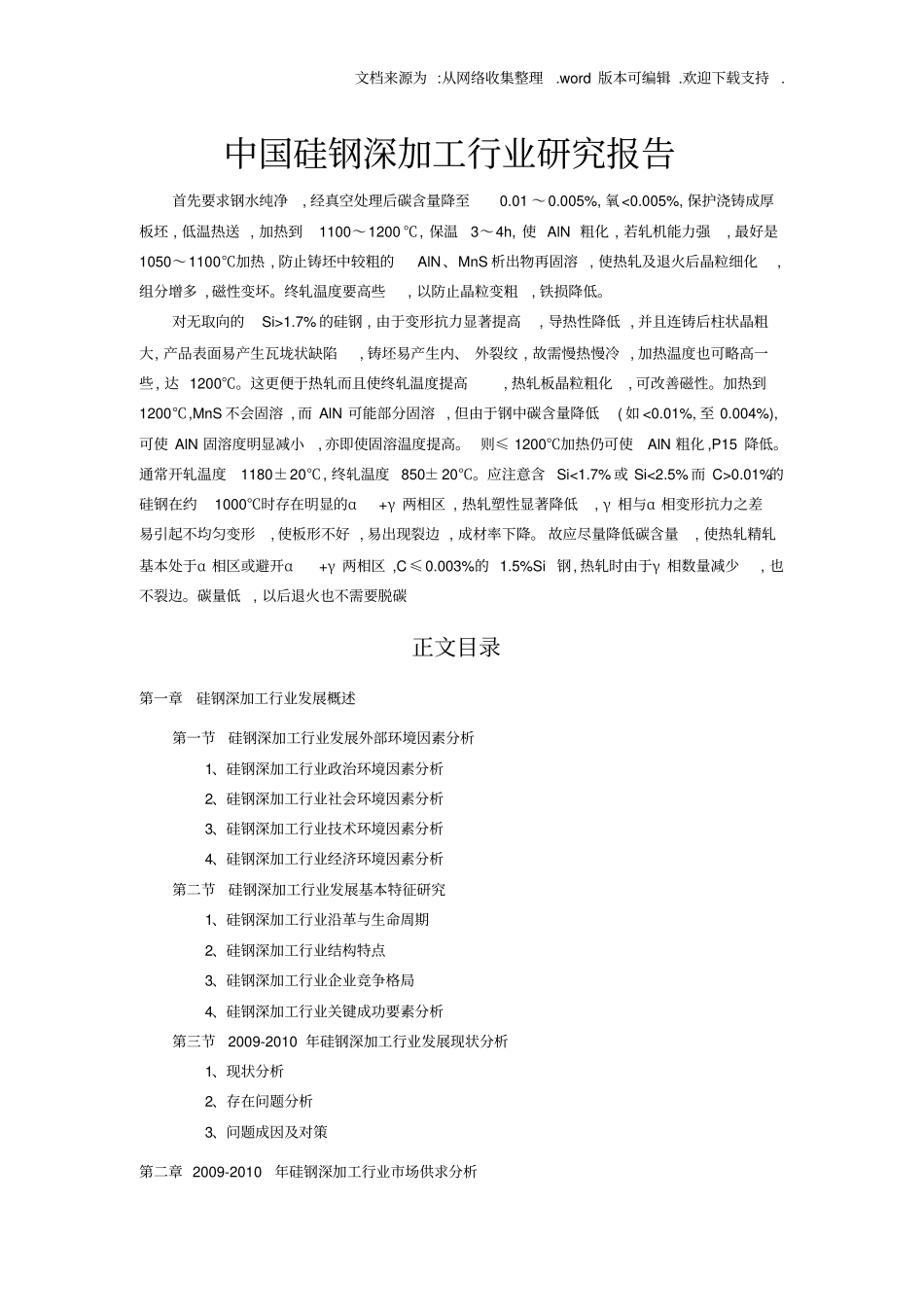

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.中国硅钢深加工行业研究报告首先要求钢水纯净,经真空处理后碳含量降至0.01～0.005%,氧<0.005%,保护浇铸成厚板坯,低温热送,加热到1100～1200℃,保温3～4h,使AlN粗化,若轧机能力强,最好是1050～1100℃加热,防止铸坯中较粗的AlN、MnS析出物再固溶,使热轧及退火后晶粒细化,组分增多,磁性变坏。终轧温度要高些,以防止晶粒变粗,铁损降低。对无取向的Si>1.7%的硅钢,由于变形抗力显著提高,导热性降低,并且连铸后柱状晶粗大,产品表面易产生瓦垅状缺陷,铸坯易产生内、外裂纹,故需慢热慢冷,加热温度也可略高一些,达1200℃。这更便于热轧而且使终轧温度提高,热轧板晶粒粗化,可改善磁性。加热到1200℃,MnS不会固溶,而AlN可能部分固溶,但由于钢中碳含量降低(如<0.01%,至0.004%),可使AlN固溶度明显减小,亦即使固溶温度提高。则≤1200℃加热仍可使AlN粗化,P15降低。通常开轧温度1180±20℃,终轧温度850±20℃。应注意含Si<1.7%或Si<2.5%而C>0.01%的硅钢在约1000℃时存在明显的α+γ两相区,热轧塑性显著降低,γ相与α相变形抗力之差易引起不均匀变形,使板形不好,易出现裂边,成材率下降。故应尽量降低碳含量,使热轧精轧基本处于α相区或避开α+γ两相区,C≤0.003%的1.5%Si钢,热轧时由于γ相数量减少,也不裂边。碳量低,以后退火也不需要脱碳正文目录第一章硅钢深加工行业发展概述第一节硅钢深加工行业发展外部环境因素分析1、硅钢深加工行业政治环境因素分析2、硅钢深加工行业社会环境因素分析3、硅钢深加工行业技术环境因素分析4、硅钢深加工行业经济环境因素分析第二节硅钢深加工行业发展基本特征研究1、硅钢深加工行业沿革与生命周期2、硅钢深加工行业结构特点3、硅钢深加工行业企业竞争格局4、硅钢深加工行业关键成功要素分析第三节2009-2010年硅钢深加工行业发展现状分析1、现状分析2、存在问题分析3、问题成因及对策第二章2009-2010年硅钢深加工行业市场供求分析文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.第一节2009-2010年硅钢深加工行业产品供给分析1、产品产量2、区域分布3、供给影响因素分析第二节2009-2010年硅钢深加工行业产品需求分析1、产品市场需求量2、区域市场分布3、下游需求构成分析第三节硅钢深加工行业供需格局影响因素分析1、再建及拟建产能情况2、价格走势及影响因素分析3、替代品对供需格局影响分析4、硅钢深加工行业分布及转移趋势影响第三章硅钢深加工行业进出口市场分析第一节硅钢深加工行业进出口市场发展现状1、进出口市场特点分析2、发展现状、存在问题及成因第二节硅钢深加工行业产品出口市场分析1、出口目的地分析2、出口数据统计定量分析第三节硅钢深加工行业产品进口市场分析1、进口产品来源分析2、进口数据统计定量分析第四节影响硅钢深加工行业产品进出口因素分析1、金融危机特别是“后危机时代”主要影响因素2、人民币升值对进出口影响分析3、硅钢深加工行业高端产品进出口市场分析4、营销模式对产品进出口影响分析第四章2010-2015年硅钢深加工行业发展前景预测第一节2010-2015年硅钢深加工行业供需预测1、硅钢深加工行业产品供给预测2、下游需求预测3整体供需格局预测第二节2010-2015年硅钢深加工行业发展影响因素文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.1、政策因素2、技术因素3、硅钢深加工行业变革驱动因素4、企业竞争因素5、价格因素第三节2010-2015年进出口市场预测1、进口市场预测2、出口市场预测第五章2009-2010年硅钢深加工行业热点问题深度调研第一节硅钢深加工行业产业链分析及延长策略第二节转变经济增长结构对硅钢深加工行业影响第三节低碳循环经济对硅钢深加工行业发展影响1、钢铁生产各工序及流程二氧化碳排放基本状况2、国外钢铁工业低碳炼铁技术研究3、低碳炼铁技术发展方向第四节硅钢深加工行业“十二五”发展规划要点第五节国家产业振兴规划对硅钢深加工行业发展后续影响分析第六节国家区域协调发展规划对硅钢深加工行业发展影响第六章硅钢深加工行业市场竞争格局及投资现状分析第一节企业构成及区域分布分析1、企业数量分析2、企业所有制形式分析3、...
