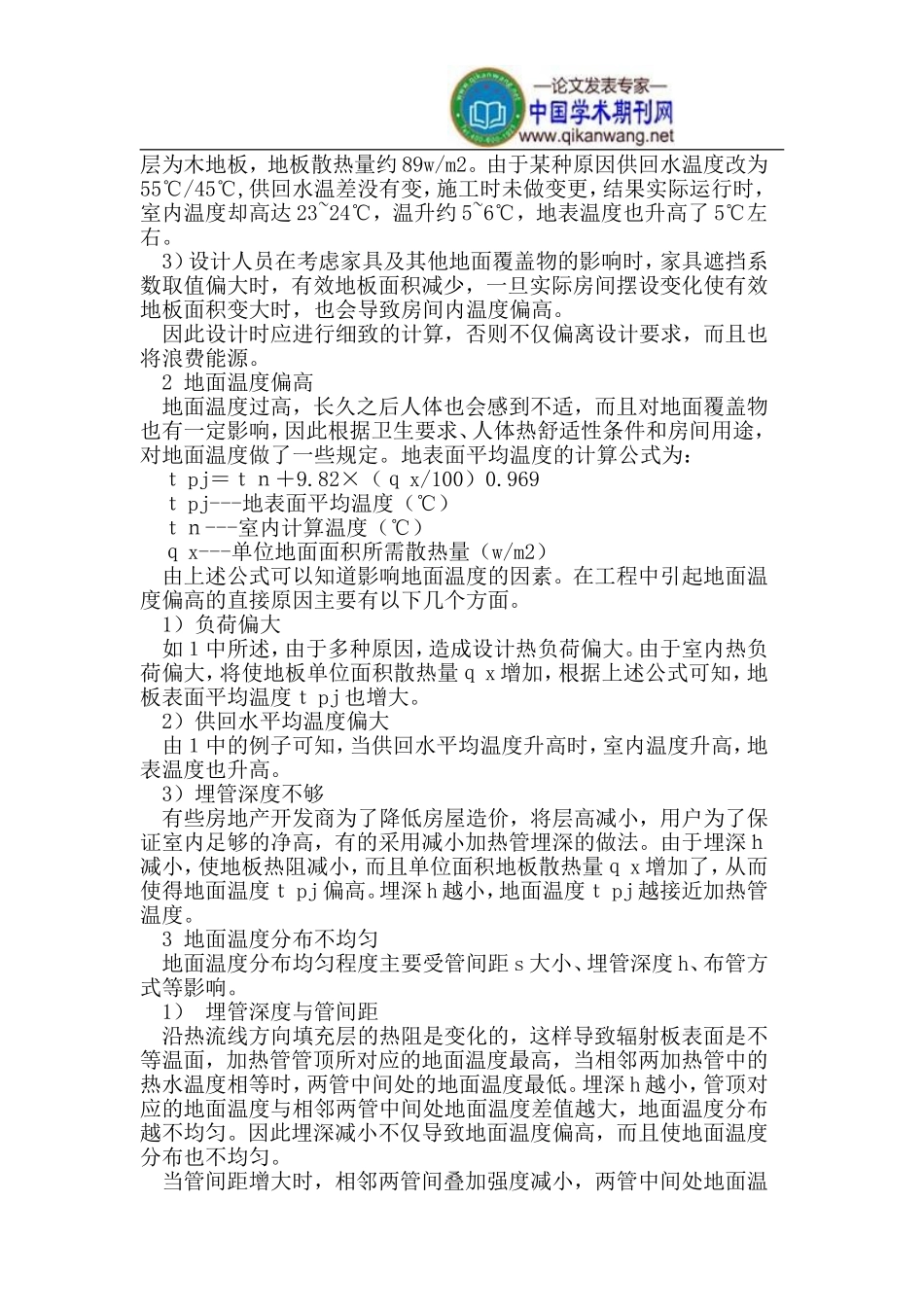

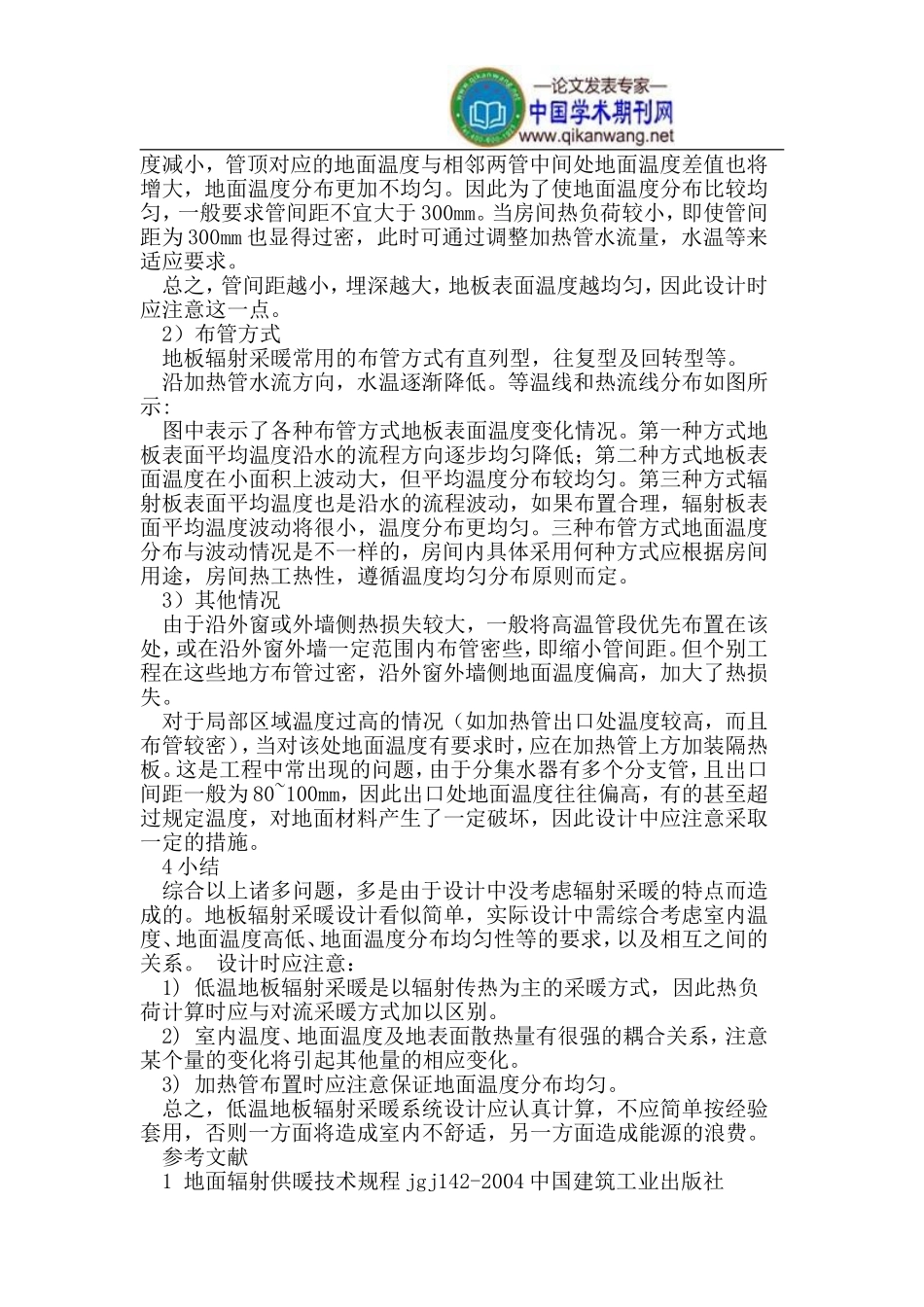

低温地板辐射供暖设计常见问题探析摘要：近年来，低温热水地板辐射供暖系统的应用比较广泛，经过调研发现在个别工程实例中存在一些问题，本文将就在设计过程中所需注意的一些普遍问题进行分析、总结。关键词：辐射，温度，负荷，均匀，埋管深度abstract:inrecentyears,lowtemperaturehotwaterfloorradiantheatingsystemapplicationismorewidely,throughinvestigationfoundthatinindividualprojectexamplesomeexistingproblemsinthispaperwillinthedesignprocessofsomecommonproblemsneededtopayattentionandsummarized.keywords:radiation,temperature,load,even,buriedtubedepth低温热水地板辐射供暖系统以其舒适、卫生、不占房间使用面积、节能、低噪音、便于分户计量等优点被广大消费者认可，在别墅、住宅、宾馆大堂、游泳池馆，医院病房等场所广泛应用，尤其别墅和住宅使用更为普遍。由于地板辐射采暖的传热原理是以辐射的方式为主，而传统散热器或空调送热风采暖的传热原理是以对流采暖形式为主，因此两种方式房间得热有所不同，所以系统设计也有诸多不同之处。在调研一些低温地板辐射采暖工程中发现几个问题比较普遍：（1）室内偏热；（2）地面温度偏高；（3）地面温度分布不均匀等。本文将就这几个问题在设计中需注意事项进行分析。1室内温感偏高出现这种情况主要由以下原因引起。1）计算热负荷时没有考虑辐射采暖与对流采暖的区别，直接将对流采暖负荷作为辐射采暖负荷进行计算。相同条件下，辐射采暖时壁面温度比对流采暖时高，减少了墙壁对人体的冷辐射，而人对室内热环境的感受常以实感温度来衡量，实感温度可比室内环境温度高2~3℃，因此在保持相同舒适感的情况下，计算全面地面辐射供暖系统的热负荷时，室内计算温度的取值应比对流采暖系统的室内计算温度低2℃，或取对流采暖系统计算总热负荷的90%~95%。在计算采暖热负荷时没有考虑上层地板向下的传热量，也会造成室内温度升高室内环境偏热。2）有些设计人员根据参考资料提供的地板散热量直接查取管间距，或者根据经验确定管间距，而忽略了其适用条件。如文献[1]中给出了加热管为pe-x管或pb管，公称外径为20mm，填充层厚度为50mm，聚苯乙烯泡沫塑料绝热层厚度20mm，供回水温差为10℃时，不同加热管间距和不同平均水温时的地板散热量。当填充层厚度改变时，如改为45mm，地面层热阻减小，地板散热量加大，从而使室内温度升高，室内偏热。同理，供回水温差的改变，管间距的增减，管内平均水温的变化，也将影响地板散热量的大小。如某工程设计时供回水温度为50℃/40℃，室内温度为18℃，管间距为250mm，地面层为木地板，地板散热量约89w/m2。由于某种原因供回水温度改为55℃/45℃,供回水温差没有变，施工时未做变更，结果实际运行时，室内温度却高达23~24℃，温升约5~6℃，地表温度也升高了5℃左右。3）设计人员在考虑家具及其他地面覆盖物的影响时，家具遮挡系数取值偏大时，有效地板面积减少，一旦实际房间摆设变化使有效地板面积变大时，也会导致房间内温度偏高。因此设计时应进行细致的计算，否则不仅偏离设计要求，而且也将浪费能源。2地面温度偏高地面温度过高，长久之后人体也会感到不适，而且对地面覆盖物也有一定影响，因此根据卫生要求、人体热舒适性条件和房间用途，对地面温度做了一些规定。地表面平均温度的计算公式为：ｔpj＝ｔｎ＋9.82×（ｑx/100）0.969ｔpj---地表面平均温度（℃）ｔｎ---室内计算温度（℃）ｑx---单位地面面积所需散热量（w/m2）由上述公式可以知道影响地面温度的因素。在工程中引起地面温度偏高的直接原因主要有以下几个方面。1）负荷偏大如１中所述，由于多种原因，造成设计热负荷偏大。由于室内热负荷偏大，将使地板单位面积散热量ｑx增加，根据上述公式可知，地板表面平均温度ｔpj也增大。2）供回水平均温度偏大由１中的例子可知，当供回水平均温度升高时，室内温度升高，地表温度也升高。3）埋管深度不够有些房地产开发商为了降低房屋造价，将层高减小，用户为了保证室内足够的净高，有的采用减小加热管埋深的做法。由于埋深ｈ减小，使地板热阻减小，而且单位面积地板散热量ｑx增...
