低温焊接工艺VIP免费

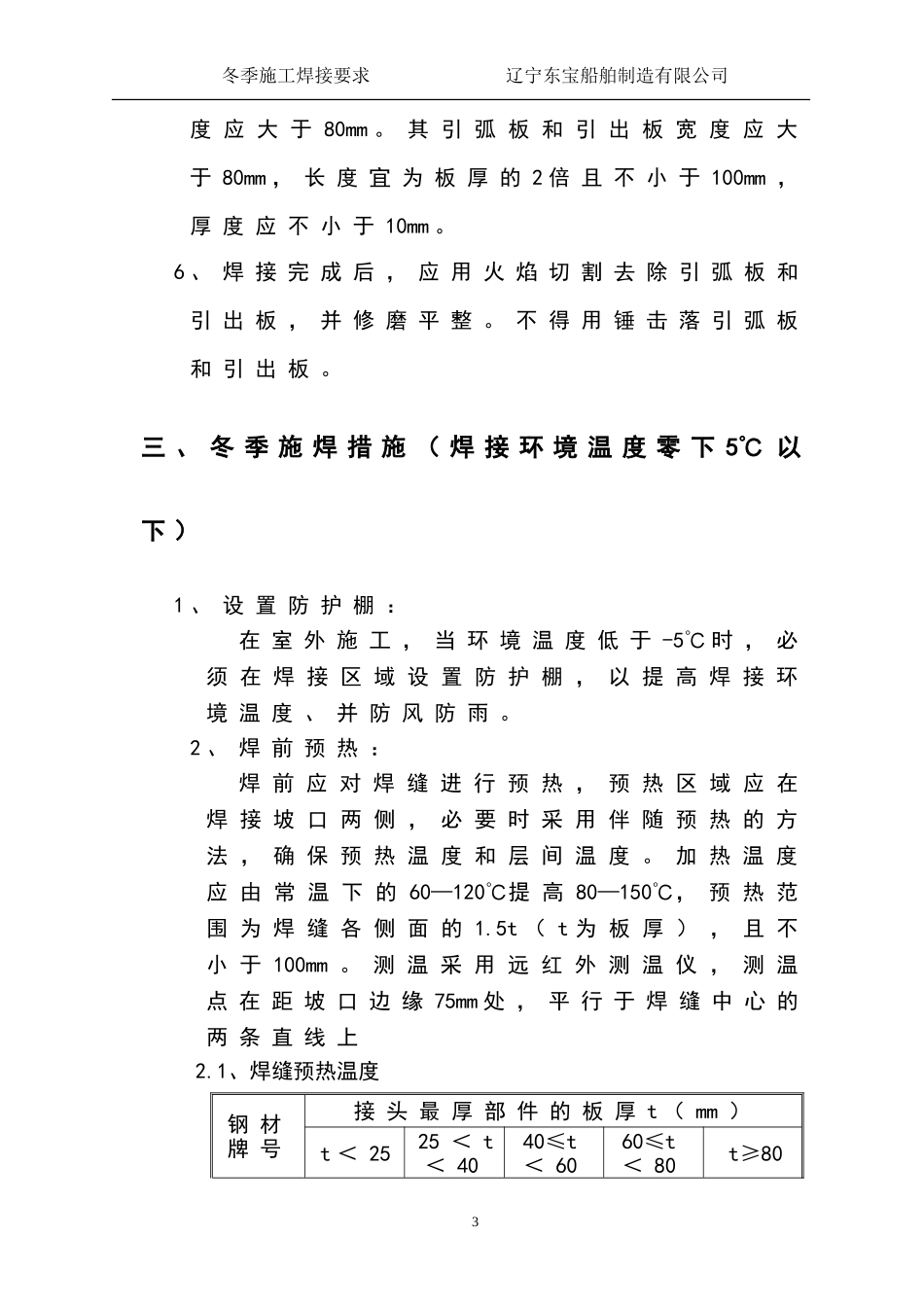

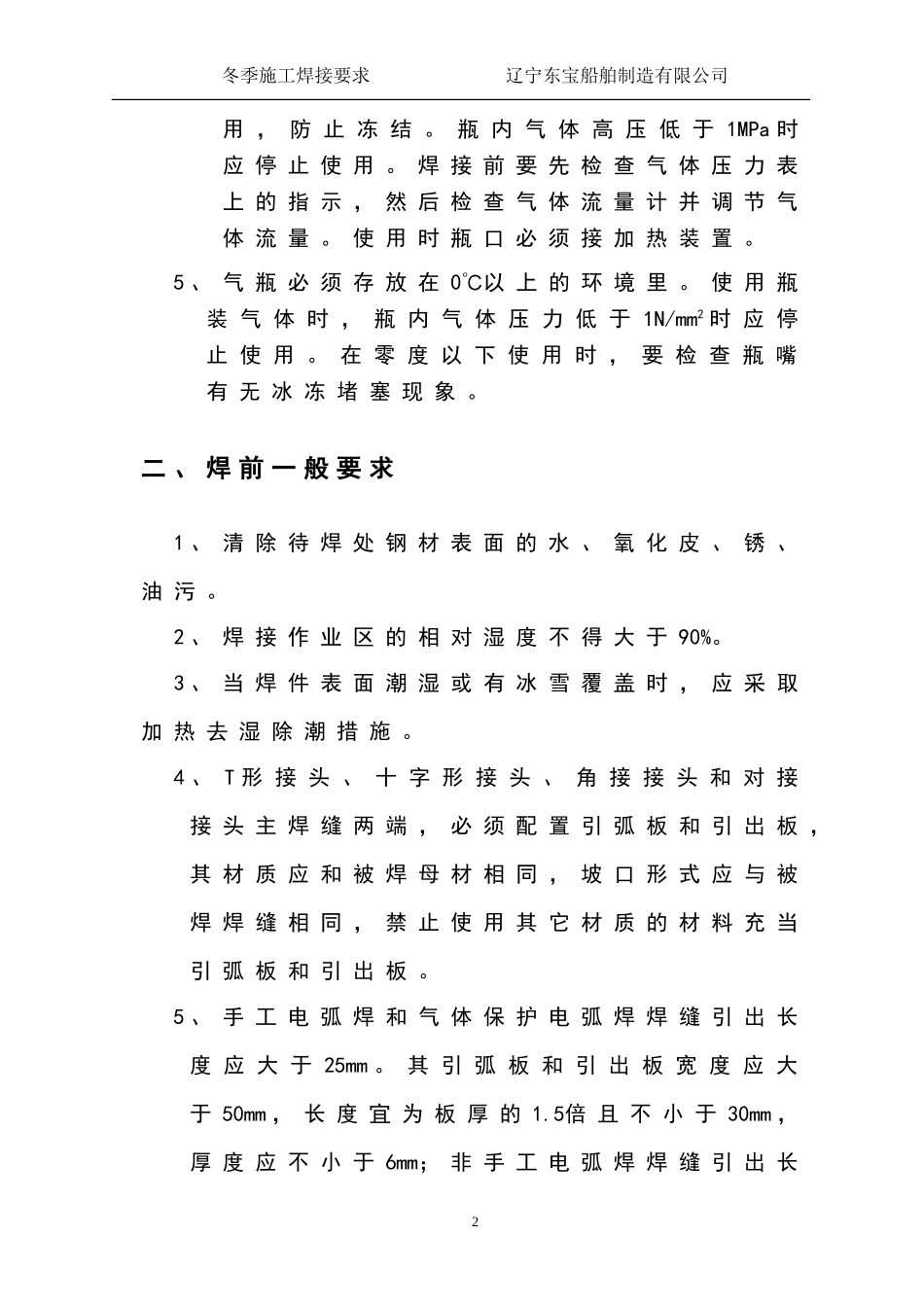

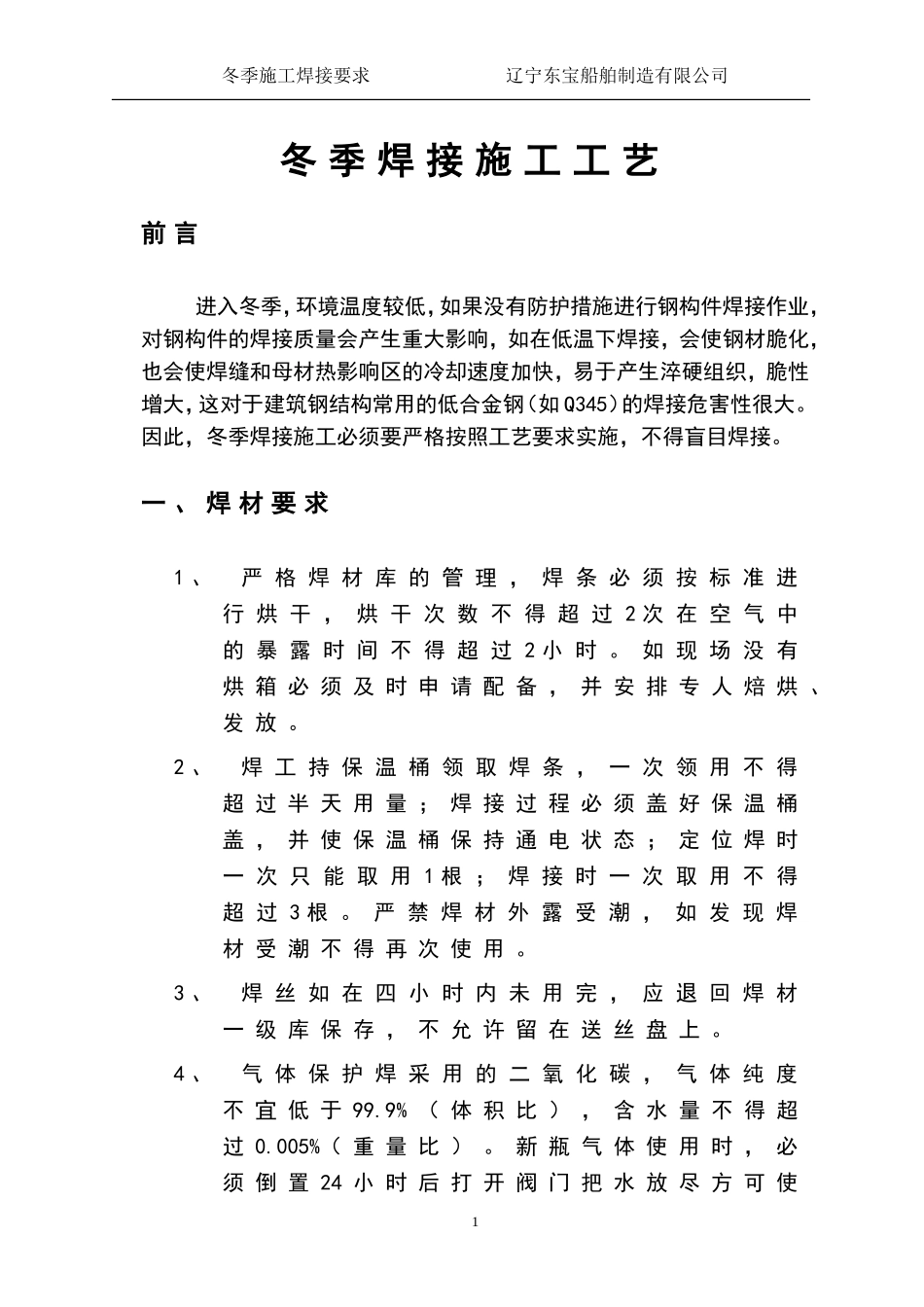

冬季施工焊接要求辽宁东宝船舶制造有限公司冬季焊接施工工艺前言进入冬季，环境温度较低，如果没有防护措施进行钢构件焊接作业，对钢构件的焊接质量会产生重大影响，如在低温下焊接，会使钢材脆化，也会使焊缝和母材热影响区的冷却速度加快，易于产生淬硬组织，脆性增大，这对于建筑钢结构常用的低合金钢（如Q345）的焊接危害性很大。因此，冬季焊接施工必须要严格按照工艺要求实施，不得盲目焊接。一、焊材要求1、严格焊材库的管理，焊条必须按标准进行烘干，烘干次数不得超过2次在空气中的暴露时间不得超过2小时。如现场没有烘箱必须及时申请配备，并安排专人焙烘、发放。2、焊工持保温桶领取焊条，一次领用不得超过半天用量；焊接过程必须盖好保温桶盖，并使保温桶保持通电状态；定位焊时一次只能取用1根；焊接时一次取用不得超过3根。严禁焊材外露受潮，如发现焊材受潮不得再次使用。3、焊丝如在四小时内未用完，应退回焊材一级库保存，不允许留在送丝盘上。4、气体保护焊采用的二氧化碳，气体纯度不宜低于99.9%（体积比），含水量不得超过0.005%（重量比）。新瓶气体使用时，必须倒置24小时后打开阀门把水放尽方可使1冬季施工焊接要求辽宁东宝船舶制造有限公司用，防止冻结。瓶内气体高压低于1MPa时应停止使用。焊接前要先检查气体压力表上的指示，然后检查气体流量计并调节气体流量。使用时瓶口必须接加热装置。5、气瓶必须存放在0℃以上的环境里。使用瓶装气体时，瓶内气体压力低于1N/mm2时应停止使用。在零度以下使用时，要检查瓶嘴有无冰冻堵塞现象。二、焊前一般要求1、清除待焊处钢材表面的水、氧化皮、锈、油污。2、焊接作业区的相对湿度不得大于90%。3、当焊件表面潮湿或有冰雪覆盖时，应采取加热去湿除潮措施。4、T形接头、十字形接头、角接接头和对接接头主焊缝两端，必须配置引弧板和引出板，其材质应和被焊母材相同，坡口形式应与被焊焊缝相同，禁止使用其它材质的材料充当引弧板和引出板。5、手工电弧焊和气体保护电弧焊焊缝引出长度应大于25mm。其引弧板和引出板宽度应大于50mm，长度宜为板厚的1.5倍且不小于30mm，厚度应不小于6mm；非手工电弧焊焊缝引出长2冬季施工焊接要求辽宁东宝船舶制造有限公司度应大于80mm。其引弧板和引出板宽度应大于80mm，长度宜为板厚的2倍且不小于100mm，厚度应不小于10mm。6、焊接完成后，应用火焰切割去除引弧板和引出板，并修磨平整。不得用锤击落引弧板和引出板。三、冬季施焊措施（焊接环境温度零下5℃以下）1、设置防护棚：在室外施工，当环境温度低于-5℃时，必须在焊接区域设置防护棚，以提高焊接环境温度、并防风防雨。2、焊前预热：焊前应对焊缝进行预热，预热区域应在焊接坡口两侧，必要时采用伴随预热的方法，确保预热温度和层间温度。加热温度应由常温下的60—120℃提高80—150℃，预热范围为焊缝各侧面的1.5t（t为板厚），且不小于100mm。测温采用远红外测温仪，测温点在距坡口边缘75mm处，平行于焊缝中心的两条直线上2.1、焊缝预热温度钢材牌号接头最厚部件的板厚t（mm）t＜2525＜t＜4040≤t＜6060≤t＜80t≥803冬季施工焊接要求辽宁东宝船舶制造有限公司Q23536℃60℃80℃100℃Q34536℃60℃80℃100℃120℃Q460E36℃80℃100℃120℃150℃注：：Q345GJ预热温度参照Q345执行；Q390、420预热温度参照Q460；当板厚t=100~110mm时，Q420、Q460和铸钢件的最低预热温度为180℃。2.2、定位焊预热温度比正式焊缝高30~50度。2.3、加热时原则上应采用电加热器加热，但局部不易加热的部位可以采用火焰加热进行，但加热时要均匀。2.4、在拘束度大的情况下，预热温度应再提高15～30℃。没有特殊说明时，执行上述规定。2.5、异种钢焊接，预热温度应执行强度级别高的钢种的预热温度。2.6、不同板厚对接，预热温度应执行板厚较厚的钢板预热温度。2.7、严格控制焊缝层间温度，测温时采用远红外测温仪，层间温度测温点在随后待焊焊道的起始点。3、焊缝层间温度焊缝层间温度应严格按下表执行：钢材牌号接头最厚部件的板厚t（mm）t≤6060＜t≤80t＞80所有钢种120℃120～200℃150～200℃4、焊速与焊道布置手工电弧焊平、横、仰焊焊接速度以规...
