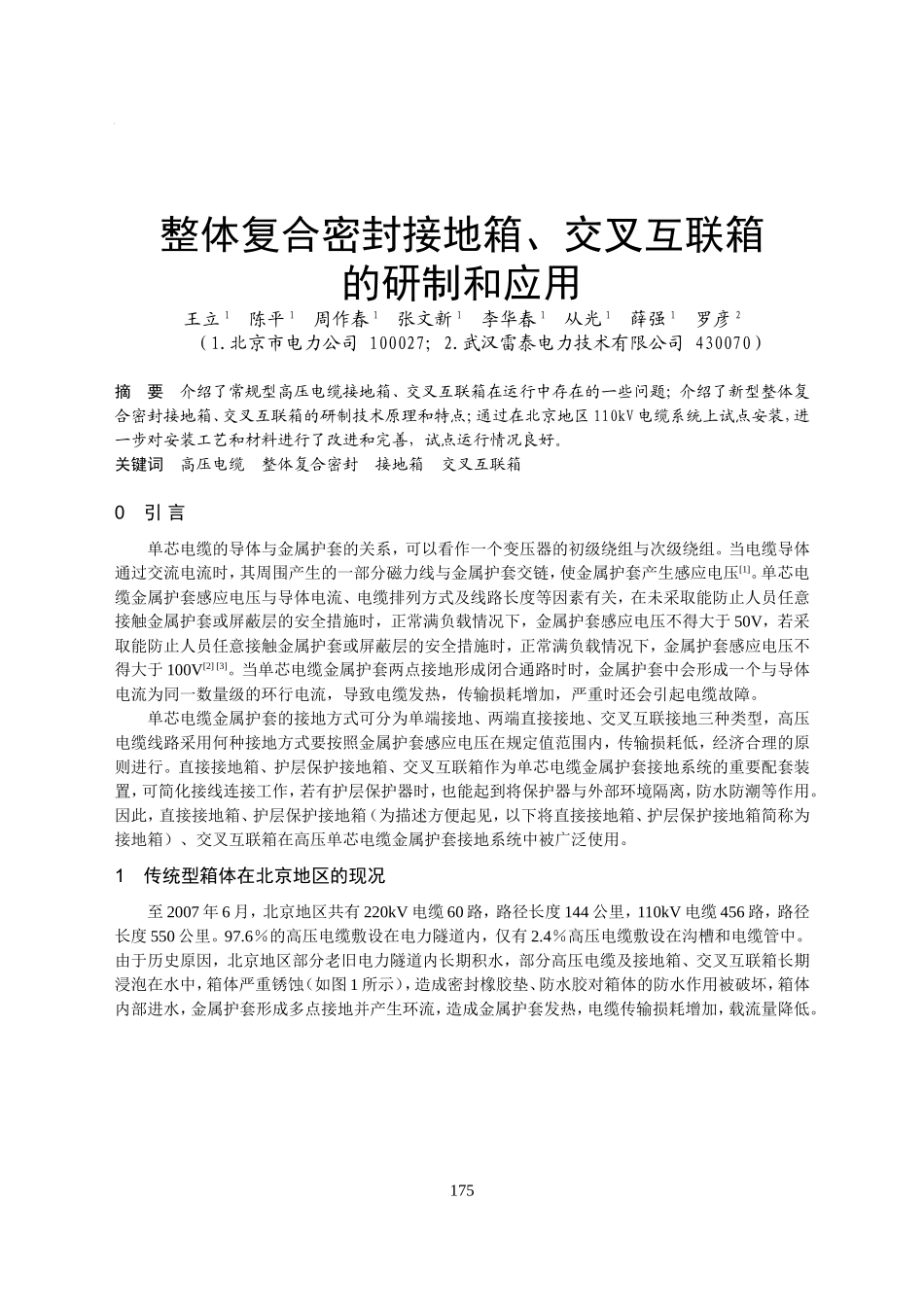

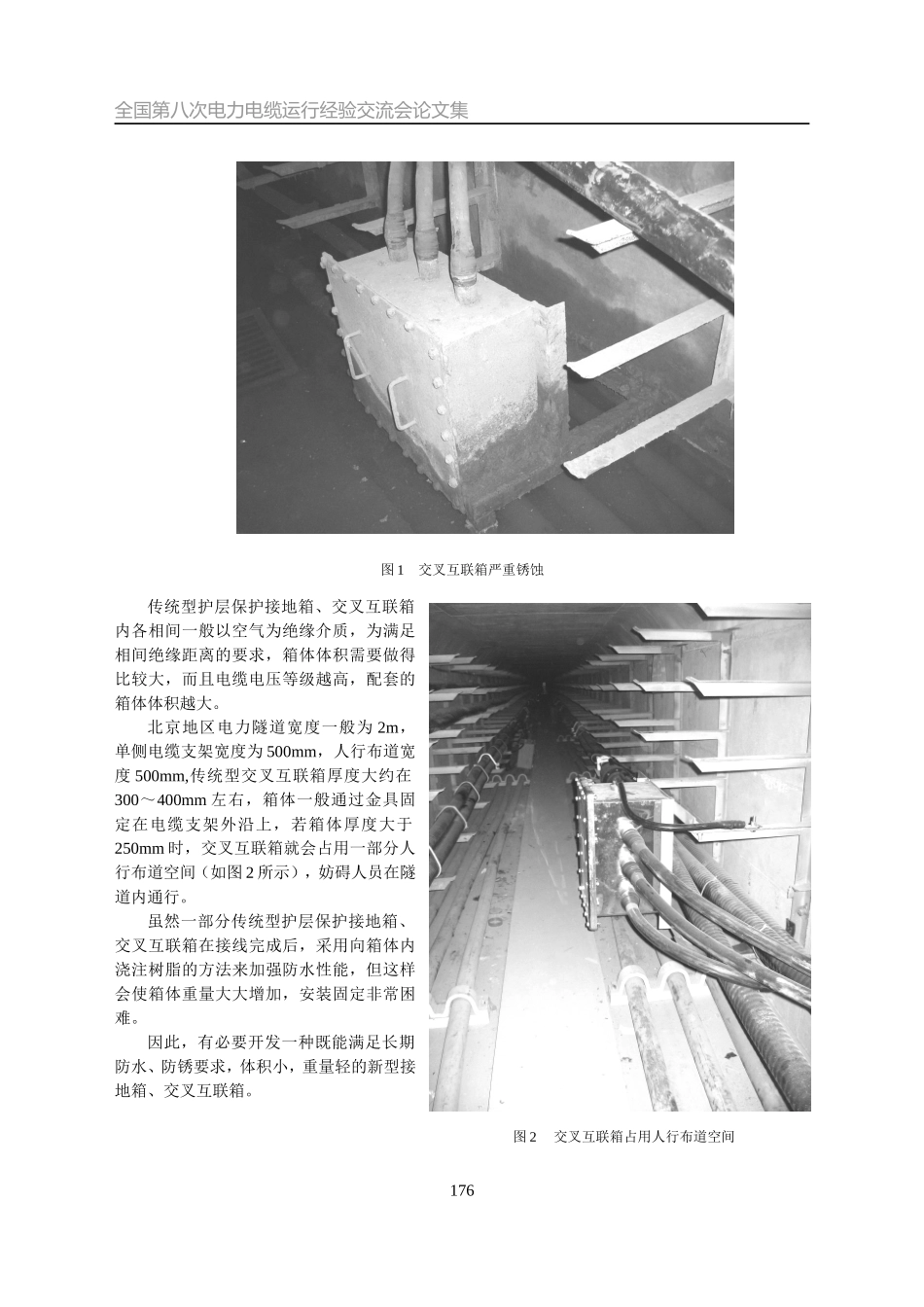

设计及选型整体复合密封接地箱、交叉互联箱的研制和应用王立1陈平1周作春1张文新1李华春1从光1薛强1罗彦2（1.北京市电力公司100027；2.武汉雷泰电力技术有限公司430070）摘要介绍了常规型高压电缆接地箱、交叉互联箱在运行中存在的一些问题；介绍了新型整体复合密封接地箱、交叉互联箱的研制技术原理和特点；通过在北京地区110kV电缆系统上试点安装，进一步对安装工艺和材料进行了改进和完善，试点运行情况良好。关键词高压电缆整体复合密封接地箱交叉互联箱0引言单芯电缆的导体与金属护套的关系，可以看作一个变压器的初级绕组与次级绕组。当电缆导体通过交流电流时，其周围产生的一部分磁力线与金属护套交链，使金属护套产生感应电压[1]。单芯电缆金属护套感应电压与导体电流、电缆排列方式及线路长度等因素有关，在未采取能防止人员任意接触金属护套或屏蔽层的安全措施时，正常满负载情况下，金属护套感应电压不得大于50V，若采取能防止人员任意接触金属护套或屏蔽层的安全措施时，正常满负载情况下，金属护套感应电压不得大于100V[2][3]。当单芯电缆金属护套两点接地形成闭合通路时时，金属护套中会形成一个与导体电流为同一数量级的环行电流，导致电缆发热，传输损耗增加，严重时还会引起电缆故障。单芯电缆金属护套的接地方式可分为单端接地、两端直接接地、交叉互联接地三种类型，高压电缆线路采用何种接地方式要按照金属护套感应电压在规定值范围内，传输损耗低，经济合理的原则进行。直接接地箱、护层保护接地箱、交叉互联箱作为单芯电缆金属护套接地系统的重要配套装置，可简化接线连接工作，若有护层保护器时，也能起到将保护器与外部环境隔离，防水防潮等作用。因此，直接接地箱、护层保护接地箱（为描述方便起见，以下将直接接地箱、护层保护接地箱简称为接地箱）、交叉互联箱在高压单芯电缆金属护套接地系统中被广泛使用。1传统型箱体在北京地区的现况至2007年6月，北京地区共有220kV电缆60路，路径长度144公里，110kV电缆456路，路径长度550公里。97.6％的高压电缆敷设在电力隧道内，仅有2.4％高压电缆敷设在沟槽和电缆管中。由于历史原因，北京地区部分老旧电力隧道内长期积水，部分高压电缆及接地箱、交叉互联箱长期浸泡在水中，箱体严重锈蚀（如图1所示），造成密封橡胶垫、防水胶对箱体的防水作用被破坏，箱体内部进水，金属护套形成多点接地并产生环流，造成金属护套发热，电缆传输损耗增加，载流量降低。175全国第八次电力电缆运行经验交流会论文集图1交叉互联箱严重锈蚀传统型护层保护接地箱、交叉互联箱内各相间一般以空气为绝缘介质，为满足相间绝缘距离的要求，箱体体积需要做得比较大，而且电缆电压等级越高，配套的箱体体积越大。北京地区电力隧道宽度一般为2m，单侧电缆支架宽度为500mm，人行布道宽度500mm,传统型交叉互联箱厚度大约在300～400mm左右，箱体一般通过金具固定在电缆支架外沿上，若箱体厚度大于250mm时，交叉互联箱就会占用一部分人行布道空间（如图2所示），妨碍人员在隧道内通行。虽然一部分传统型护层保护接地箱、交叉互联箱在接线完成后，采用向箱体内浇注树脂的方法来加强防水性能，但这样会使箱体重量大大增加，安装固定非常困难。因此，有必要开发一种既能满足长期防水、防锈要求，体积小，重量轻的新型接地箱、交叉互联箱。176图2交叉互联箱占用人行布道空间设计及选型2整体复合密封接地箱、交叉互联箱的研制[4]2.1研制过程整体复合密封接地箱、交叉互联箱采取新型合成材料整体一次注射成型技术，将护层保护器、连接片与外部环境隔离，起到防水防潮作用，并大大缩小了箱体的体积。将连接线与箱体连接点从箱体内部移至箱体外部，并采用了简单实用的螺栓连接方式，便于现场安装。整体复合密封电力电缆护层接地箱的电气连接设计如图3所示。直接接地箱护层保护接地箱交叉互联箱图3整体复合密封接地箱、交叉互联箱电气连接设计图按照这种思路研制出来的整体复合密封接地箱、交叉互联箱比传统型接地箱、交叉互联箱体积减小70%以上，详细尺寸数据如表1所示。表1110kV电压等级新型箱体与传统型箱体的尺寸对比直接接地箱保护接地箱交叉互...
