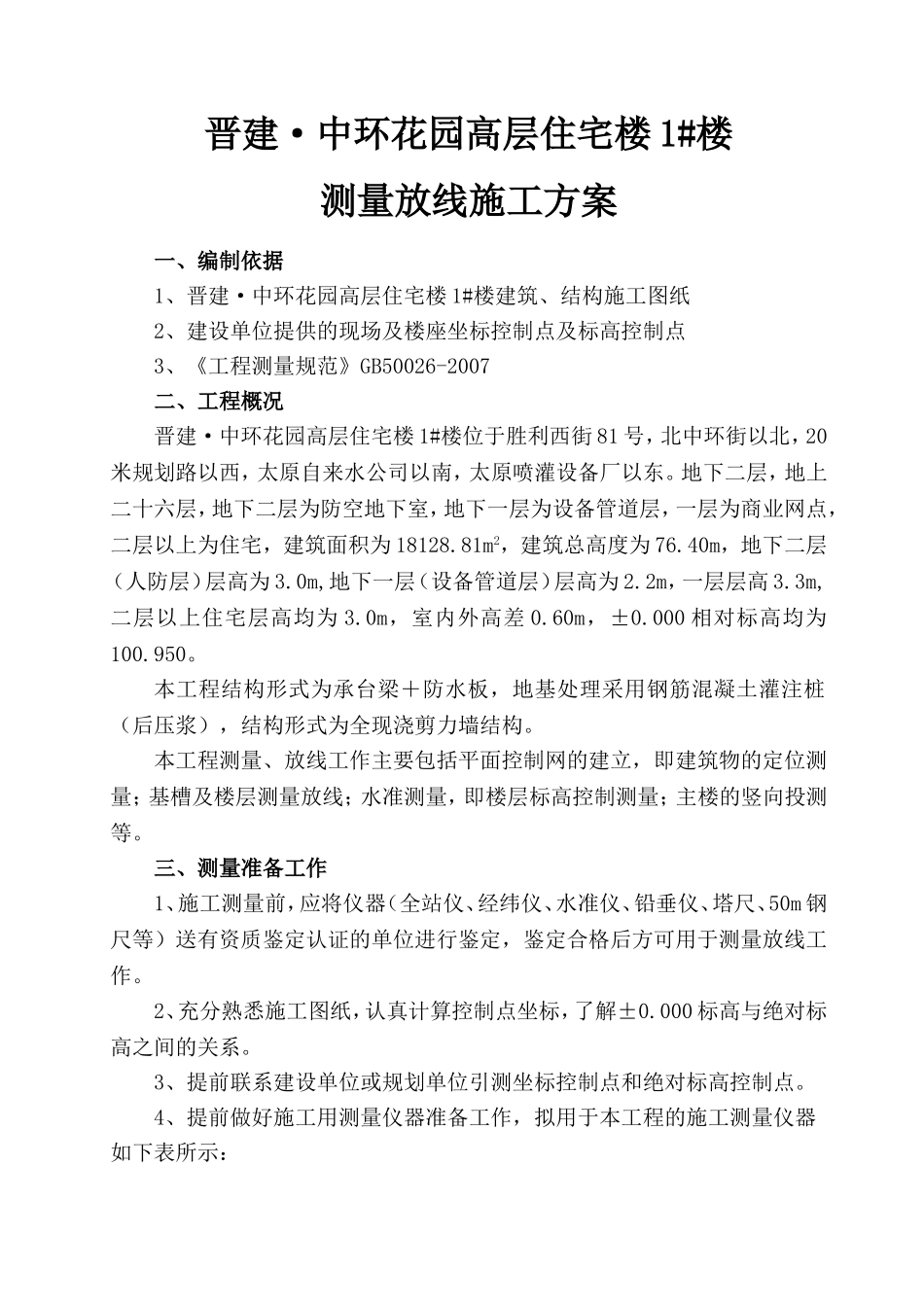

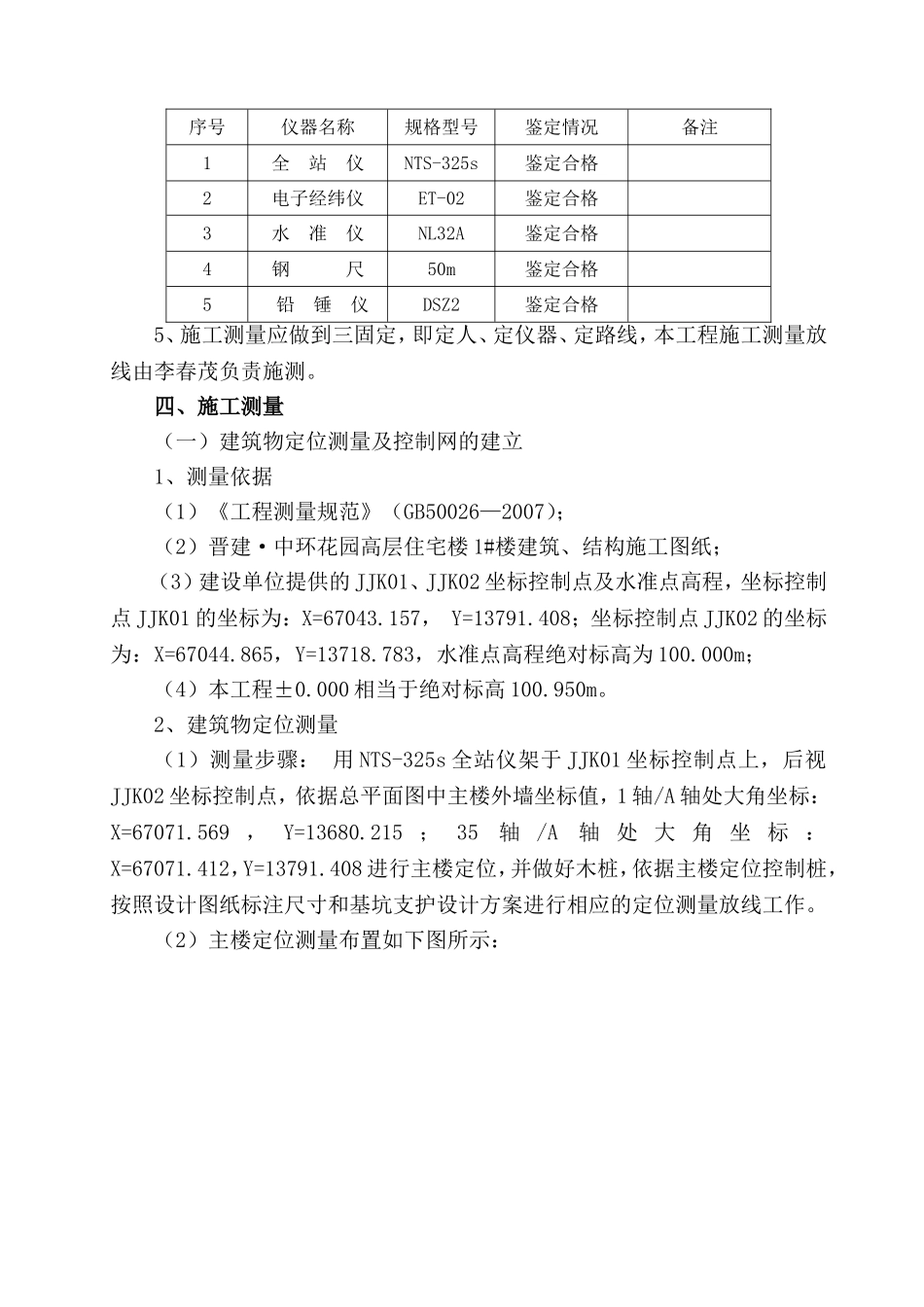

晋建·中环花园高层住宅楼1#楼测量放线施工方案一、编制依据1、晋建·中环花园高层住宅楼1#楼建筑、结构施工图纸2、建设单位提供的现场及楼座坐标控制点及标高控制点3、《工程测量规范》GB50026-2007二、工程概况晋建·中环花园高层住宅楼1#楼位于胜利西街81号，北中环街以北，20米规划路以西，太原自来水公司以南，太原喷灌设备厂以东。地下二层，地上二十六层，地下二层为防空地下室，地下一层为设备管道层，一层为商业网点，二层以上为住宅，建筑面积为18128.81m2，建筑总高度为76.40m，地下二层（人防层）层高为3.0m,地下一层（设备管道层）层高为2.2m，一层层高3.3m,二层以上住宅层高均为3.0m，室内外高差0.60m，±0.000相对标高均为100.950。本工程结构形式为承台梁＋防水板，地基处理采用钢筋混凝土灌注桩（后压浆），结构形式为全现浇剪力墙结构。本工程测量、放线工作主要包括平面控制网的建立，即建筑物的定位测量；基槽及楼层测量放线；水准测量，即楼层标高控制测量；主楼的竖向投测等。三、测量准备工作1、施工测量前，应将仪器（全站仪、经纬仪、水准仪、铅垂仪、塔尺、50m钢尺等）送有资质鉴定认证的单位进行鉴定，鉴定合格后方可用于测量放线工作。2、充分熟悉施工图纸，认真计算控制点坐标，了解±0.000标高与绝对标高之间的关系。3、提前联系建设单位或规划单位引测坐标控制点和绝对标高控制点。4、提前做好施工用测量仪器准备工作，拟用于本工程的施工测量仪器如下表所示：序号仪器名称规格型号鉴定情况备注1全站仪NTS-325s鉴定合格2电子经纬仪ET-02鉴定合格3水准仪NL32A鉴定合格4钢尺50m鉴定合格5铅锤仪DSZ2鉴定合格5、施工测量应做到三固定，即定人、定仪器、定路线，本工程施工测量放线由李春茂负责施测。四、施工测量（一）建筑物定位测量及控制网的建立1、测量依据（1）《工程测量规范》（GB50026—2007）；（2）晋建·中环花园高层住宅楼1#楼建筑、结构施工图纸；（3）建设单位提供的JJK01、JJK02坐标控制点及水准点高程，坐标控制点JJK01的坐标为：X=67043.157，Y=13791.408；坐标控制点JJK02的坐标为：X=67044.865，Y=13718.783，水准点高程绝对标高为100.000m；（4）本工程±0.000相当于绝对标高100.950m。2、建筑物定位测量（1）测量步骤：用NTS-325s全站仪架于JJK01坐标控制点上，后视JJK02坐标控制点，依据总平面图中主楼外墙坐标值，1轴/A轴处大角坐标：X=67071.569，Y=13680.215；35轴/A轴处大角坐标：X=67071.412，Y=13791.408进行主楼定位，并做好木桩，依据主楼定位控制桩，按照设计图纸标注尺寸和基坑支护设计方案进行相应的定位测量放线工作。（2）主楼定位测量布置如下图所示：3、建筑物平面控制网的建立（1）本工程地下结构施工平面控制网的建立，东西方向设置二条控制线，该控制线为距A轴和J轴均为内偏1000mm处，南北方向也设置三条控制线，分别为距1轴、19轴、31轴1000mm处。（2）建筑物平面控制网的控制线基准点设在基坑顶距基坑边坡1000㎜处，共设置10个控制基准点，控制基准点采用NTS-325S全站仪施测，并设置控制桩。（3）建筑物平面控制网如下图所示：4、建筑物平面控制点做法（1）平面控制点距基坑开挖边坡应≥1.0m；（2）平面控制点做法如下图所示：（二）±0.000以下建筑物楼层测量放线±0.000以下建筑物楼层测量放线采用电子经纬仪、50m钢尺、5m盒尺进行施测。1、将ET-02电子经纬仪架立于6#控制点上，前视5#控制点，向基坑内投测5#—6#控制线，在防水保护层或楼地面上用墨线弹出该控制线，基础垫层施工前在工程桩上用油漆做标记。同样方法，分别将经纬仪架立于8#、10＃、2#、4#控制点前视7#、9#、1#、3#控制点，投测1#—2#、3#—4#、7#—8#、9#—10#控制线，并在防水保护层或楼地面上用墨线弹出该控制线。2、控制线在基础防水保护层和楼地面上弹设好后，应对控制线进行复核，将经纬仪架在1#—2#控制线与7#—8#控制线交叉点上，前视7#—8#控制线线与3#—4#控制线交叉点，然后旋转经纬仪，前视1#—2#控制线，检查1#—2#与7#—8#控制线之间的夹角是否为90°，按同样方法检查3#—4#与7#—8#控制线、1#—2#与9#—10#控制线、3#—4#与...
