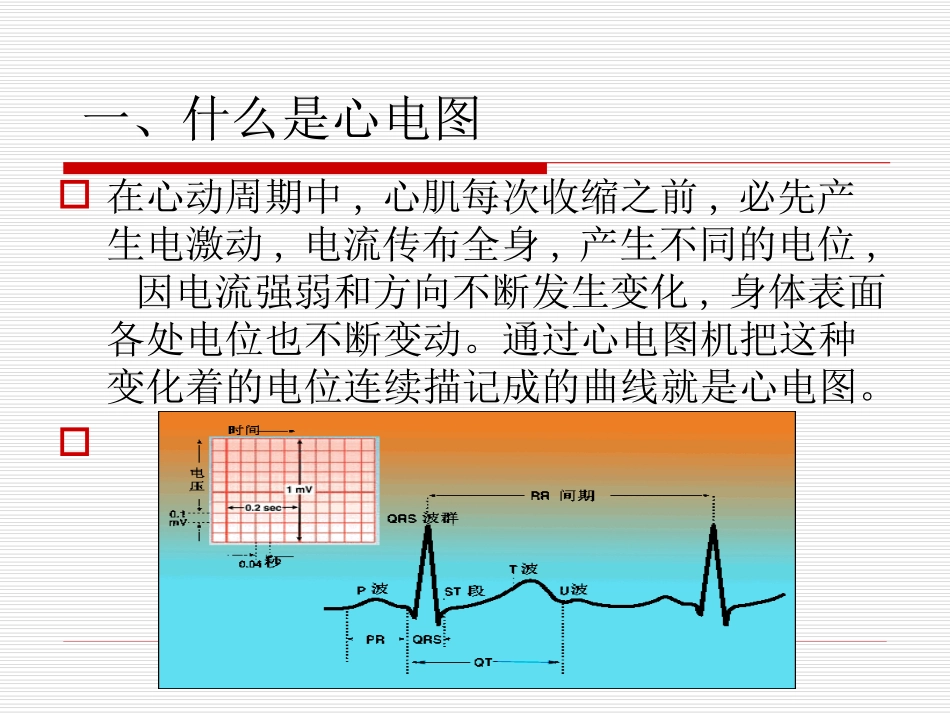

18导联心电图心内一科冯肖一、什么是心电图在心动周期中,心肌每次收缩之前,必先产生电激动,电流传布全身,产生不同的电位,因电流强弱和方向不断发生变化,身体表面各处电位也不断变动。通过心电图机把这种变化着的电位连续描记成的曲线就是心电图。心电图1、12导联心电图Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVFV1、V2、V3、V4、V5、V62、18导联系统增加了右胸V3R～V5R、左胸V7～V9十八导联心电图是指在常规十二导联心电图Ⅰ、Ⅱ、Ⅲ、avR、avL、avF、V1、V2、V3、V4、V5、V6导联基础上，以心脏横面胸导联的延伸作为理论根据，扩展出向左、向右各三个导联，从而形成由六个肢体导联、十二个胸前导联共同组成的同步十八导联心电图系统。心电图的改变总的大致分为心律失常和缺血、损伤、坏死引起的ST、T及异常Q波等改变两大类，而十二导联同步心电图往往只能观察到前壁（含前壁、前间壁、前側壁、高側壁四个分区）及下壁（心室后側和膈面）两大部分，而对于右心室壁及后壁来说却毫无价值。所以在临床上我们只有进行18导联同步心电图才能了解到右心室壁及后壁的情况。电极颜色与安放位置:红色-右前肢黄色-左前肢绿色-左后肢黑色-右后肢(地线)18导联心电图右胸导联：V4R、V5R、V6R；左后胸壁导联：V7、V8、V9；V7左腋后线平V4水平V8左肩胛骨线平V4水平V9左脊旁线平V4水平为什么做18导联心电图右室、正后壁更好、更全面的做出心肌梗死的初步定位诊断，更好的指导诊疗及判断预后。18导联的标准图形心电图组成心电图组成：包括P波、QRS波群、T波,有时还可看到U波。根据这些波还可分为几个段:P-R间期,Q-T间期,S-T段。心电图纸构造及测量心电图纸是由小方格组成的。在标准电压为1mv,纸速为25mm/s的情况下,小方格的高度代表0.1mv,长度代表0.04s。测量方法是用分规去测量各波段的高度或长度,时间测量应选择波形较清晰的导联。心率的计算测量P-P或R-R间隔的时间(秒)（一个心动周期的时间）。用60相除,即为心率。心率=60/P-P或R-R(秒)为节省时间,也可事先列好换算表直接由表中查出心率。正常窦性心律诊断要点1.P波的方向：呈直立型，PⅡ直立，PａVR倒置，P3、ａVＦ一般也是直立的。2.PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的。小儿PR间期随心率和年龄的不同而不同，不小于正常的低限或大于正常高限。3.PP间期：并不绝对匀齐，但PP间期的互差<0.12秒。4.心房频率：60～100次/分。小儿不超过正常相应年龄组心率95％或不低于正常相应年龄组的5％。什么时候做？要求：每一个诊断急性心肌梗死的患者必须有一份18导联心电图记录。尤其是下壁心肌梗死时！谢谢！
