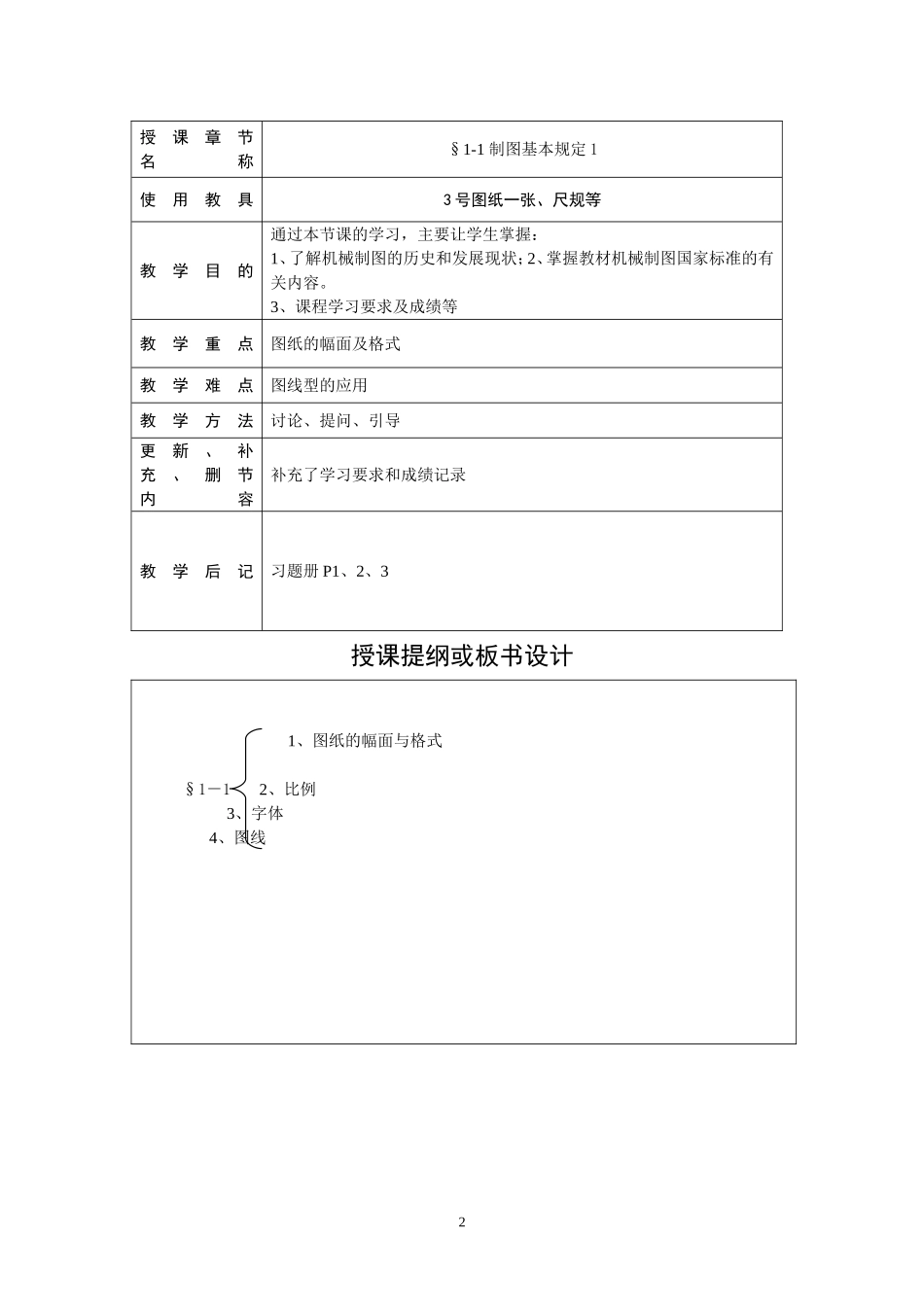

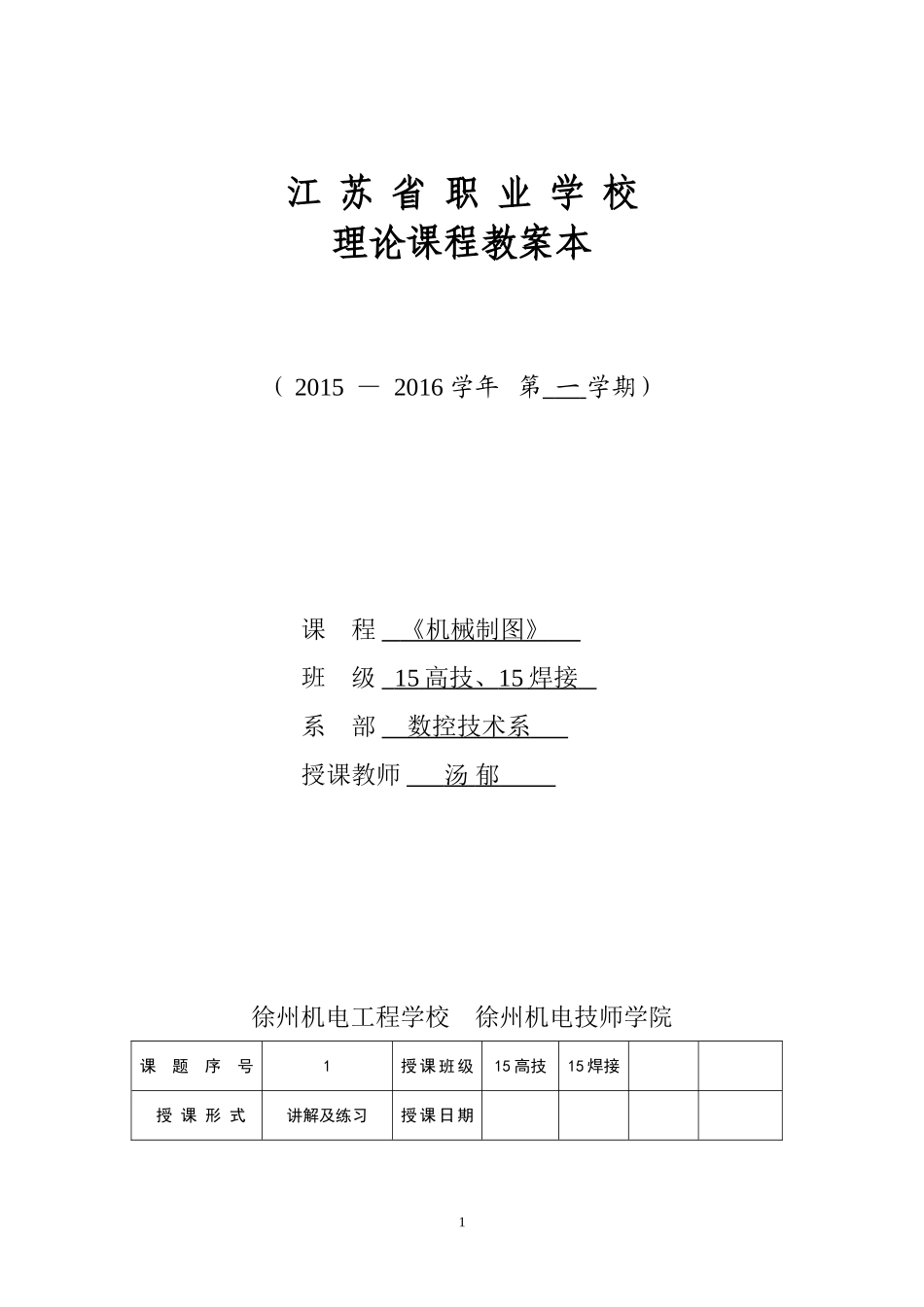

1江苏省职业学校理论课程教案本（2015—2016学年第一学期）课程《机械制图》班级15高技、15焊接系部数控技术系授课教师汤郁徐州机电工程学校徐州机电技师学院课题序号1授课班级15高技15焊接授课形式讲解及练习授课日期2授课章节名称§1-1制图基本规定1使用教具3号图纸一张、尺规等教学目的通过本节课的学习，主要让学生掌握：1、了解机械制图的历史和发展现状；2、掌握教材机械制图国家标准的有关内容。3、课程学习要求及成绩等教学重点图纸的幅面及格式教学难点图线型的应用教学方法讨论、提问、引导更新、补充、删节内容补充了学习要求和成绩记录教学后记习题册P1、2、3授课提纲或板书设计1、图纸的幅面与格式§1－12、比例3、字体4、图线3课堂教学安排教学环节教师的活动学生的活动设计意图点名考勤导入新课（约5分钟）图样是现代工业生产中最基本的技术文件，是工程界的共同语言。为了正确地绘制和阅读工程图样，为了便于指导生产和对外进行技术交流，工程技术人员必须熟悉和掌握有关标准和规定。学生讨论，自由发表意见。教师指名回答。激发起学生学习兴趣。提出问题学生展讲（约40分钟）1、图纸的幅面和格式？绘制技术图样时，首先采用表1.1中的基本幅面规格尺寸。必要时，可以加长幅面。加长幅面是按基本幅面的短边成整数倍增加。表1.1基本幅面尺寸和图框尺寸A1A2A31189594×841420×594297×4201052、比例（GB/T14690—1993）图中图形与其实物相应要素的线性尺寸之比称为比例。绘制机械图样时，尽量采用1:1的比例画图，这样图样便可以反应实物的真实大小。否则，根据机件大小选择放大或缩小的比例。图样中的比例一般从表1.2中适当选取。必要时也允许选取表1.3中的比例。3、字体（GB/T14691—1993）※汉字要写成长仿宋体，要求做到：字体端正，笔画清楚，排列整齐，间隔均匀。※字体的号数就是以毫米为单位的字体的高度，其取值为：1.82.53.557101420（汉字的高度不应小于3.5mm）4、图线（GB/T17450—1998、GB4457.4—1984）※所有线型的图线宽度d的推荐系列为：0.13、0.18、0.25、0.35、0.5、0.7、学生认真预习，说出自己的答案？学生再通过<看一看><画一画><记一记>巩固知识点。这样体现了学生的主体，教师的主导作用。通过师生的共同学习，让学生的注意力集中在课堂，保证了学生的学习效果练习反馈老师布置习题册上练习题学生当堂完成练检测学生的4（约40分钟）习学习效果课堂总结课后作业（约5分钟）归纳总结1.幅面的使用2、比例3、字体4、线型的使用教师进行点评。学生根据学生课堂任务书中得分情况谈谈本节课的收获与不足，填写评价表。给学生抒发感受的机会；锻炼学生整理、归纳知识的能力，共享成功经验，形成良好的学习习惯；同时也是给授课老师的一个反思机会，体现出以学促教的教学理念。课后作业：1.习题册P1、2；3.预习下节课内容。课后延伸：不断提升自主学习、探究学习的能力。启发学生思考，自主学习、探究，从中自我提升。课题序号2授课班级15高技15焊接授课形式讲解及练习授课日期授课章节名称§1－1制图基本规定2使用教具尺规等作图工具5教学目的通过本节课的学习，主要让学生掌握：使学生建立《机械制图》国家标准中有关尺寸标注的基本概念；教学重点尺寸界线、尺寸线及尺寸数字的正确画法和注法；教学难点尺寸界线、尺寸线及尺寸数字的正确画法和注法；教学方法讨论、提问、引导更新、补充、删节内容无教学后记习题册P3授课提纲或板书设计§1－1制图基本规定21、基本规则2、线型的应用课堂教学安排教学环节教师的活动学生的活动设计意图点名考勤导入新课图样中物体的形状由图形来表示，那么物体的大小在图样上如何表现呢？大家想一下平学生讨论，自由发表意见。教师激发起学生学习兴趣。6（约5分钟）时我们说大小时是用什么来衡量的？指名回答。提出问题学生展讲（约40分钟）一、基本规则（出示板图、挂图）1、机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关；2、图样中的尺寸以毫米为单位时不需标注单位，如果使用其它单位，则需要说明相应的计量单位；3、图样中所标注的尺寸为该图所示机件的最终完工尺寸，否则应...
