1#锅炉本体管路焊接作业指导书VIP免费

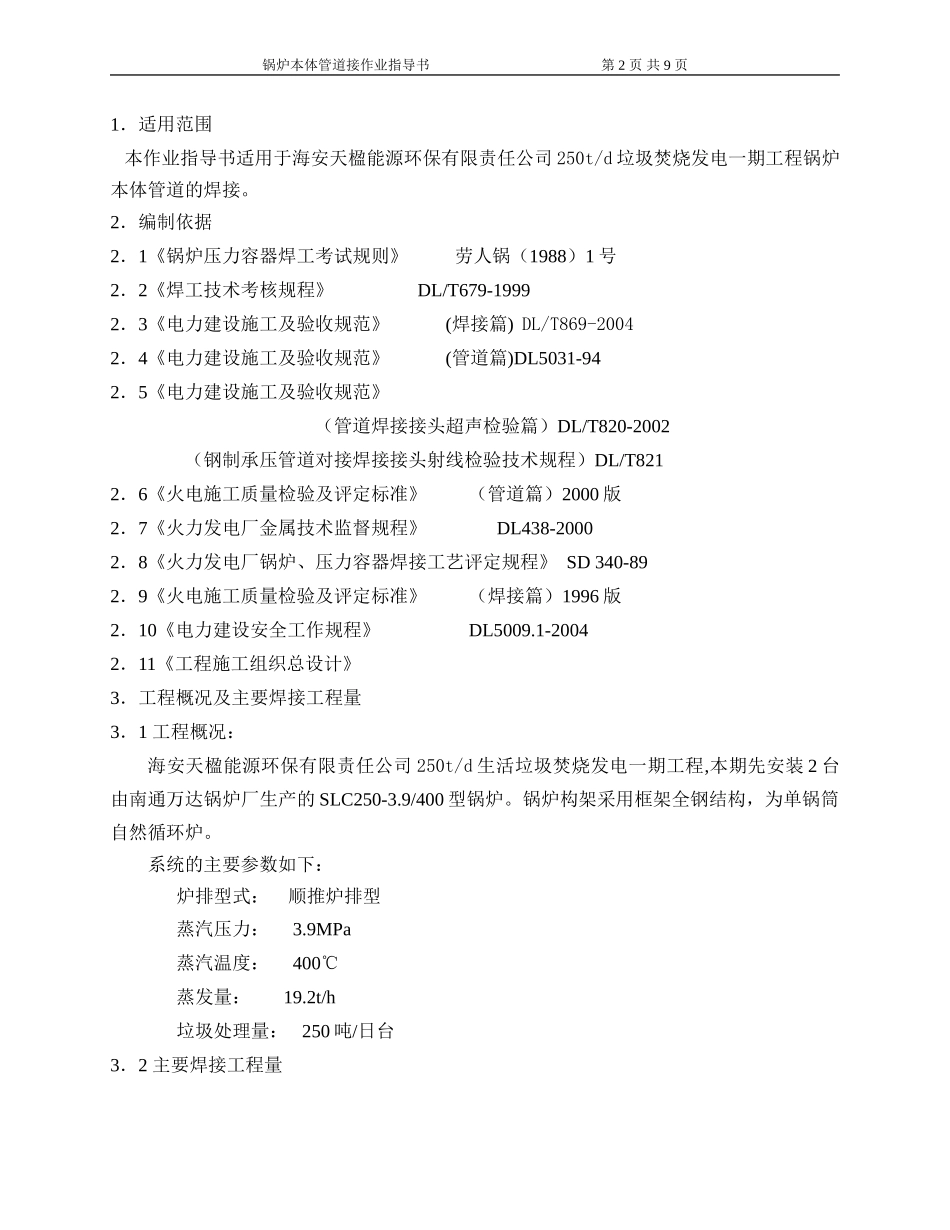

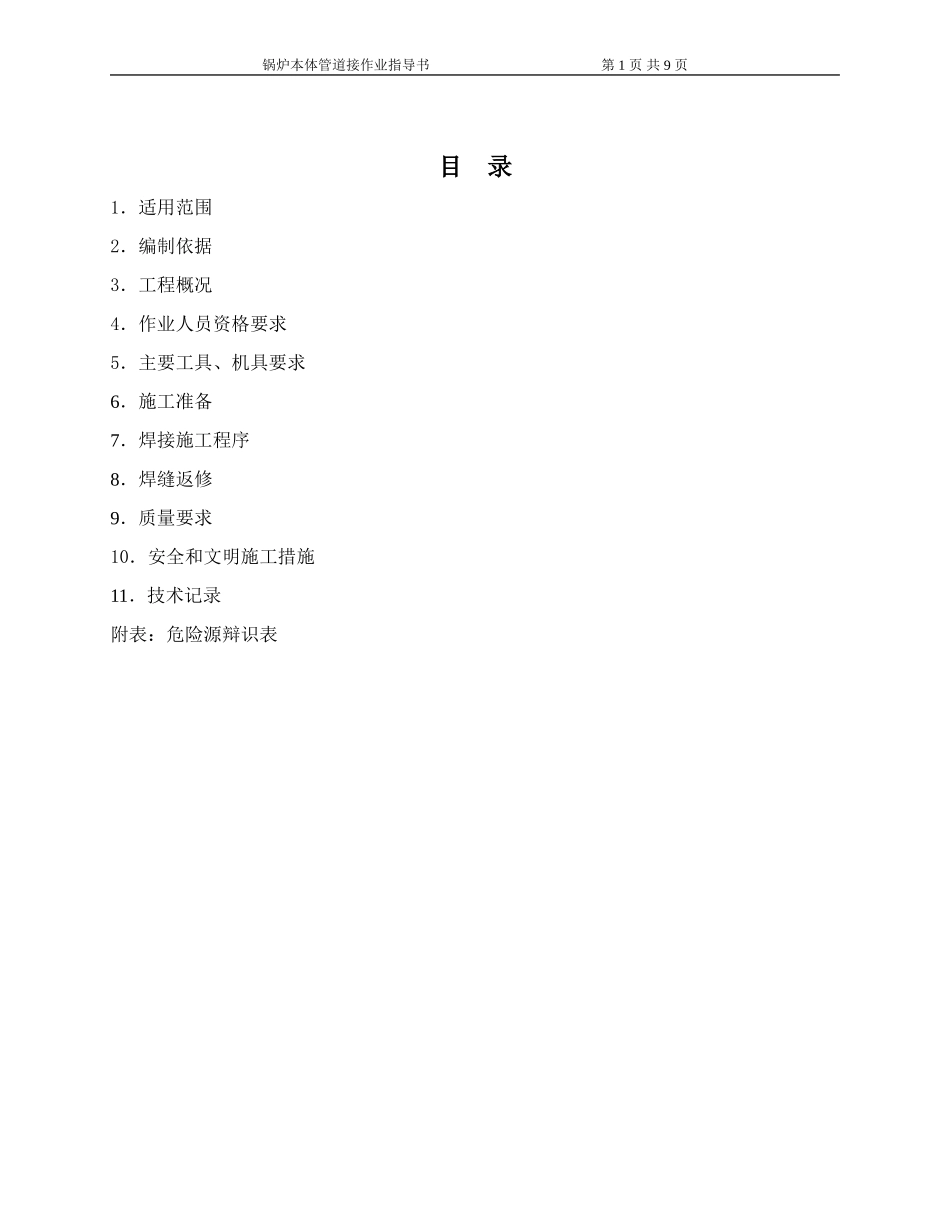

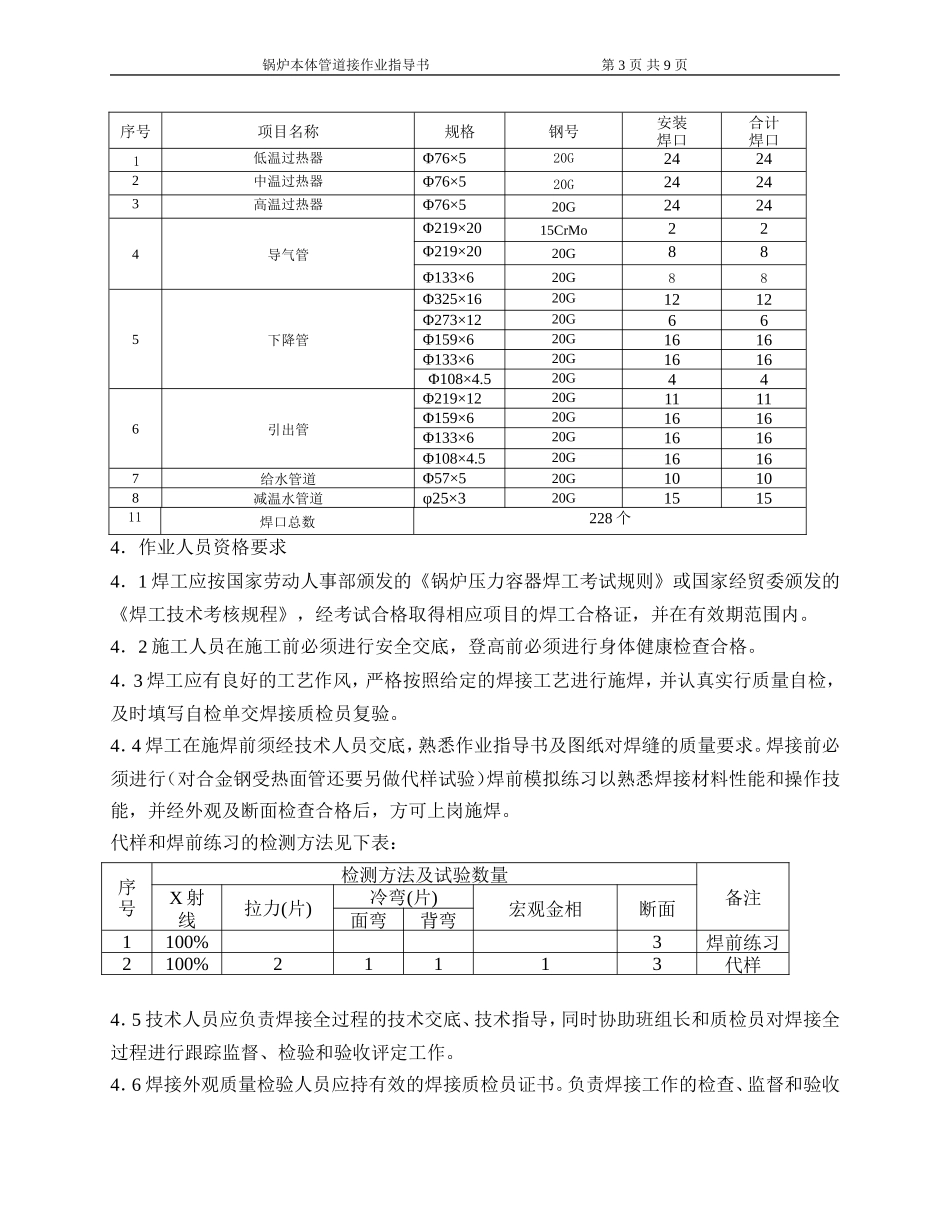

锅炉本体管道接作业指导书第1页共9页目录1．适用范围2．编制依据3．工程概况4．作业人员资格要求5．主要工具、机具要求6．施工准备7．焊接施工程序8．焊缝返修9．质量要求10．安全和文明施工措施11．技术记录附表：危险源辩识表锅炉本体管道接作业指导书第2页共9页1．适用范围本作业指导书适用于海安天楹能源环保有限责任公司250t/d垃圾焚烧发电一期工程锅炉本体管道的焊接。2．编制依据2．1《锅炉压力容器焊工考试规则》劳人锅（1988）1号2．2《焊工技术考核规程》DL/T679-19992．3《电力建设施工及验收规范》(焊接篇)DL/T869-20042．4《电力建设施工及验收规范》(管道篇)DL5031-942．5《电力建设施工及验收规范》（管道焊接接头超声检验篇）DL/T820-2002（钢制承压管道对接焊接接头射线检验技术规程）DL/T8212．6《火电施工质量检验及评定标准》（管道篇）2000版2．7《火力发电厂金属技术监督规程》DL438-20002．8《火力发电厂锅炉、压力容器焊接工艺评定规程》SD340-892．9《火电施工质量检验及评定标准》（焊接篇）1996版2．10《电力建设安全工作规程》DL5009.1-20042．11《工程施工组织总设计》3．工程概况及主要焊接工程量3．1工程概况：海安天楹能源环保有限责任公司250t/d生活垃圾焚烧发电一期工程,本期先安装2台由南通万达锅炉厂生产的SLC250-3.9/400型锅炉。锅炉构架采用框架全钢结构，为单锅筒自然循环炉。系统的主要参数如下：炉排型式：顺推炉排型蒸汽压力：3.9MPa蒸汽温度：400℃蒸发量：19.2t/h垃圾处理量：250吨/日台3．2主要焊接工程量锅炉本体管道接作业指导书第3页共9页序号项目名称规格钢号安装焊口合计焊口1低温过热器Φ76×520G24242中温过热器Φ76×520G24243高温过热器Φ76×520G24244导气管Φ219×2015CrMo22Φ219×2020G88Φ133×620G885下降管Φ325×1620G1212Φ273×1220G66Φ159×620G1616Φ133×620G1616Φ108×4.520G446引出管Φ219×1220G1111Φ159×620G1616Φ133×620G1616Φ108×4.520G16167给水管道Φ57×520G10108减温水管道φ25×320G151511焊口总数228个4．作业人员资格要求4．1焊工应按国家劳动人事部颁发的《锅炉压力容器焊工考试规则》或国家经贸委颁发的《焊工技术考核规程》，经考试合格取得相应项目的焊工合格证，并在有效期范围内。4．2施工人员在施工前必须进行安全交底，登高前必须进行身体健康检查合格。4．3焊工应有良好的工艺作风，严格按照给定的焊接工艺进行施焊，并认真实行质量自检，及时填写自检单交焊接质检员复验。4．4焊工在施焊前须经技术人员交底，熟悉作业指导书及图纸对焊缝的质量要求。焊接前必须进行（对合金钢受热面管还要另做代样试验）焊前模拟练习以熟悉焊接材料性能和操作技能，并经外观及断面检查合格后，方可上岗施焊。代样和焊前练习的检测方法见下表：序号检测方法及试验数量备注X射线拉力(片)冷弯(片)宏观金相断面面弯背弯1100%3焊前练习2100%21113代样4．5技术人员应负责焊接全过程的技术交底、技术指导，同时协助班组长和质检员对焊接全过程进行跟踪监督、检验和验收评定工作。4．6焊接外观质量检验人员应持有效的焊接质检员证书。负责焊接工作的检查、监督和验收锅炉本体管道接作业指导书第4页共9页评定工作。工作压力小于9.81MPa锅炉的受热面管子无损探伤25%。（无损探伤检验按DL869-2004的表6规定）。5．主要工具、机具要求5．1焊机必须运行完好、且性能可靠、焊接设备必须具备遥调焊接电流的设备。5．2焊工所用的焊条保温筒、砂轮机、凿子、小锤、钢丝刷、工具袋等配备齐全。5．3焊条烘箱必须运行完好、且性能可靠，控制仪表在校准周期内。5．4施工主要机械及工器具：名称型号（规格）单位数量逆变焊机ZX7-400台12焊条烘箱ZYH-100台1氩弧焊枪Q85℃/150A-1把12氩气流量计AT-30只12电焊钳300A把24焊条保温筒只126．施工准备6．1材料要求6．1．1焊材必须具有质量证明书或材质合格证。当对焊材质量有疑义时应进行抽样复查，并出具复查合格的报告后方可使用。6．1．2施工现场应配有符合要求的二级焊材发放库，配置焊条烘烤箱、恒温箱、干湿温度计等。并由专人负责，严格执行有关规定，做好原始资料与...
