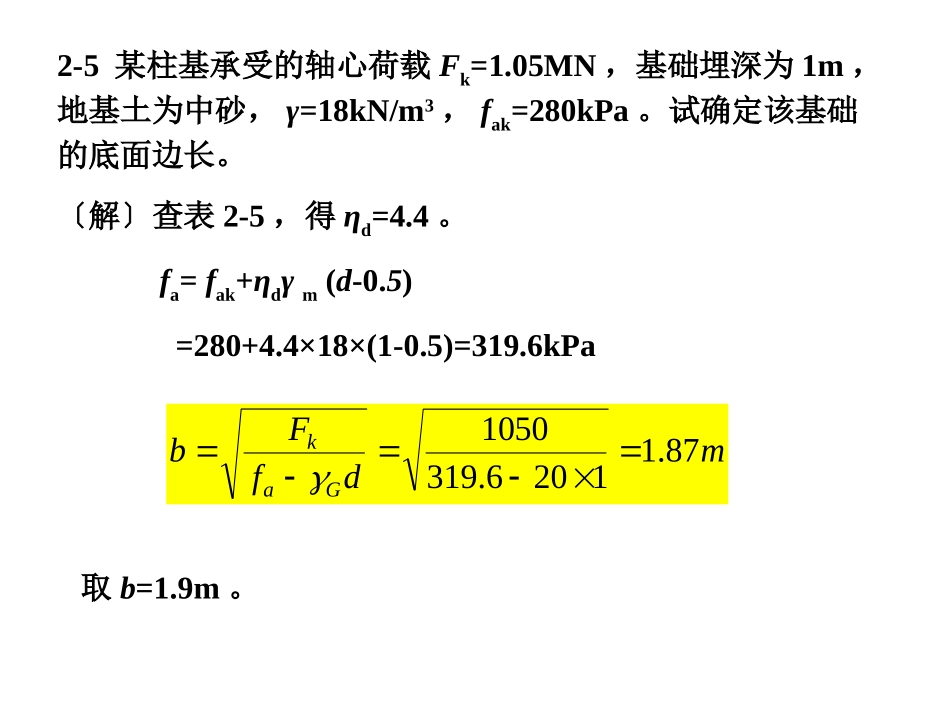

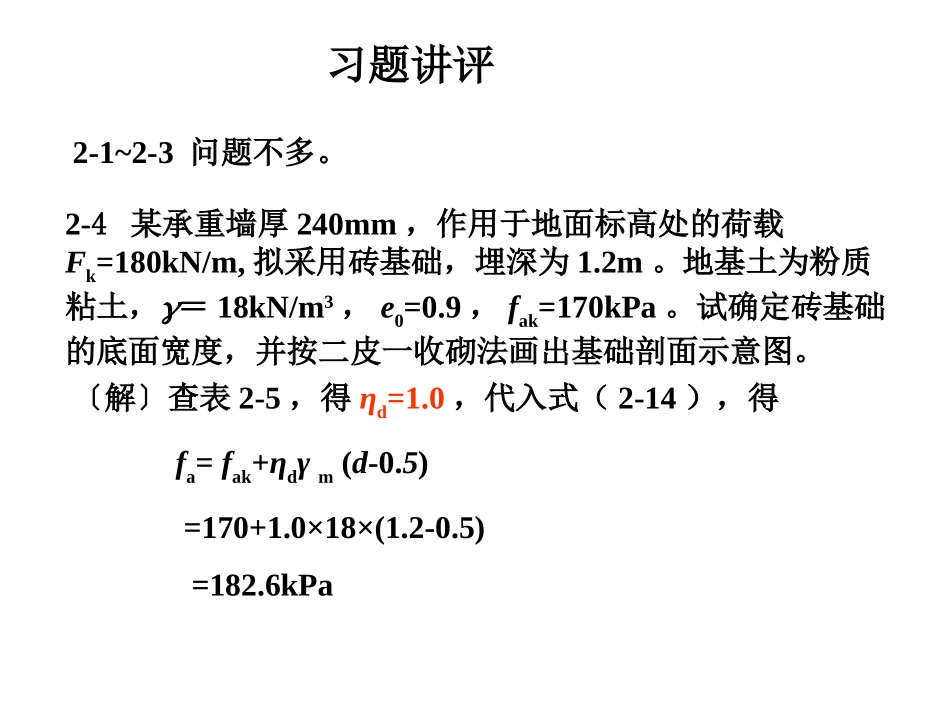

习题讲评2-1~2-3问题不多。2-4某承重墙厚240mm，作用于地面标高处的荷载Fk=180kN/m,拟采用砖基础，埋深为1.2m。地基土为粉质粘土，＝18kN/m3，e0=0.9，fak=170kPa。试确定砖基础的底面宽度，并按二皮一收砌法画出基础剖面示意图。〔解〕查表2-5，得ηd=1.0，代入式（2-14），得fa=fak+ηdγm(d-0.5)=170+1.0×18×(1.2-0.5)=182.6kPa按式（2-20）计算基础底面宽度：mdfFbGak13.12.1206.182180为符合砖的模数，取b=1.2m，砖基础所需的台阶数为：86022401200n2-5某柱基承受的轴心荷载Fk=1.05MN，基础埋深为1m，地基土为中砂，γ=18kN/m3，fak=280kPa。试确定该基础的底面边长。〔解〕查表2-5，得ηd=4.4。fa=fak+ηdγm(d-0.5)=280+4.4×18×(1-0.5)=319.6kPamdfFbGak87.11206.3191050取b=1.9m。2-6某承重砖墙厚240mm，传至条形基础顶面处的轴心荷载Fk＝150kN/m。该处土层自地表起依次分布如下：第一层为粉质粘土，厚度2.2m，γ＝17kN/m3，e=0.91，fak=130kPa，Es1=8.1MPa；第二层为淤泥质土，厚度1.6m，fak=65kPa,Es2=2.6MPa；第三层为中密中砂。地下水位在淤泥质土顶面处。建筑物对基础埋深没有特殊要求，且不必考虑土的冻胀问题。（1）试确定基础的底面宽度（须进行软弱下卧层验算）；（2）设计基础截面并配筋（可近似取荷载效应基本组合的设计值为标准组合值的1.35倍）。〔解〕(1)确定地基持力层和基础埋置深度第二层淤泥质土强度低、压缩性大，不宜作持力层；第三层中密中砂强度高，但埋深过大，暂不考虑；由于荷载不大，第一层粉质粘土的承载力可以满足用做持力层的要求，但由于本层厚度不大，其下又是软弱下卧层，故宜采用“宽基浅埋”方案，即基础尽量浅埋，现按最小埋深规定取d=0.5m。(2)按持力层承载力确定基底宽度因为d=0.5m，所以fa=fak=130kPa。mdfFbGak25.15.020130150取b=1.3m。(3)软弱下卧层承载力验算σcz=17×2.2=37.4kPa由Es1/Es2=8.1/2.6=3.1，z=2.2-0.5=1.7m>0.5b，查表2-7得θ＝23º。kPadbFpGkk4.1255.0203.1150kPazbpbcdkz4.5523tan7.123.15.0174.1253.1tan2faz=fak+ηdγm(d+z-0.5)=65+1.0×17×(2.2-0.5)=93.9kPaσz+σcz=55.4+37.4=92.8kPa107mm）。mkNbpMj9.2153.08.15521212212605652052109.0109.219.0mmhfMAys配钢筋12@200，As＝565mm2，垫层用C10混凝土。2-7一钢筋混凝土内柱截面尺寸为300mm×300mm，作用在基础顶面的轴心荷载Fk＝400kN。自地表起的土层情况为：素填土，松散，厚度1.0m，＝16.4kN/m3；细砂，厚度2.6m，＝18kN/m3，sat＝20kN/m3，标准贯入试验锤击数N＝10；粘土，硬塑，厚度较大。地下水位在地表下1.6m处。试确定扩展基础的底面尺寸并设计基础截面及配筋。〔解〕(1)确定地基持力层素填土层厚度不大，且承载力偏低，不宜作持力层；由细砂层的N＝10查表2-4，得fak=140kPa，此值较大，故取细砂层作为地基持力层。第三层硬塑粘土层的承载力亦较高，但该层埋深过大，不宜作持力层。(2)确定基础埋深及地基承载力特征值由于地下水位在地表下1.6m深处，为避免施工困难，基础埋深不宜超过1.6m。根据浅埋的原则，现取埋深d=1.0m。查表2-5，得细砂的ηd=3.0，地基承载力特征值为：fa=fak+ηdγm(d-0.5)=140+3.0×16.4×(1-0.5)=164.6kPa(3)确定基础底面尺寸mdfFlbGak66.11206.164400取b=l=1.7m。(4)计算基底净反力设计值kPabFpj9.1867.17.140035.12(5)确定基础高度采用C20混凝土，ft=1.10N/mm2，钢筋用H...
