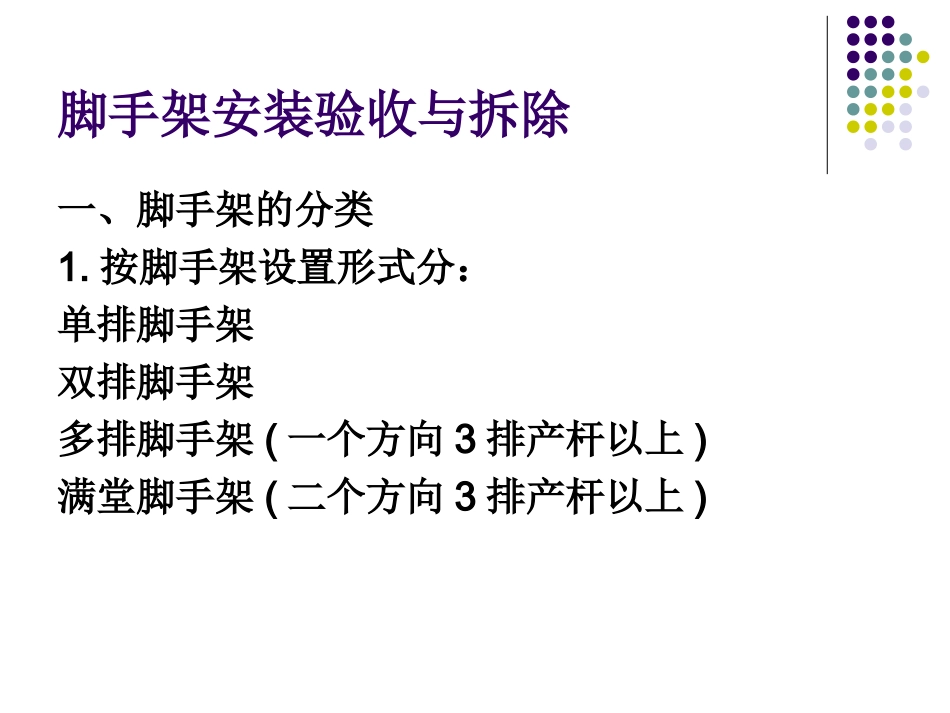

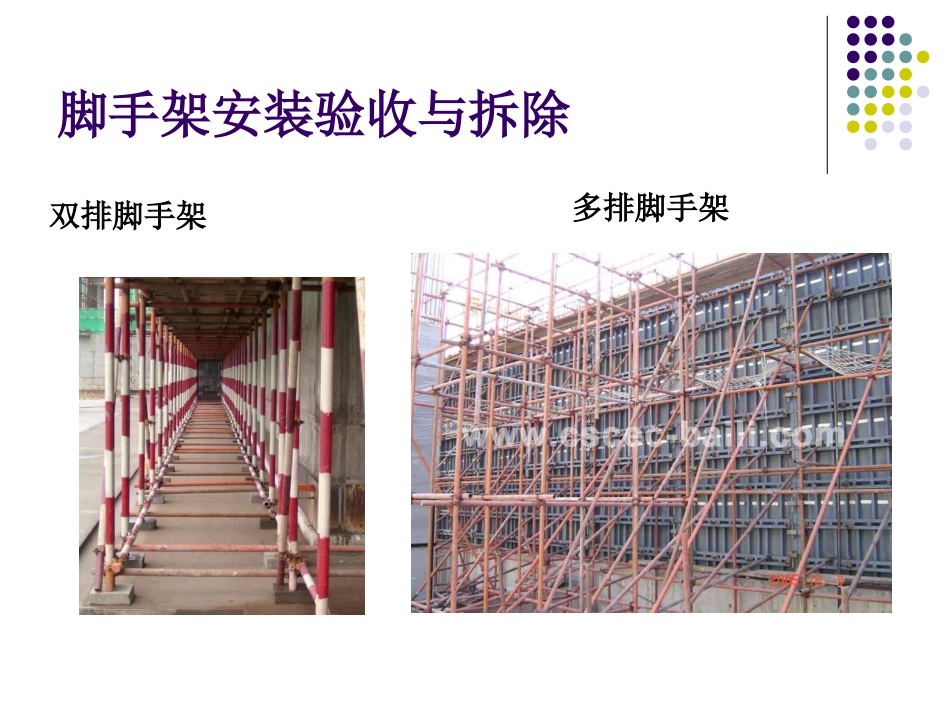

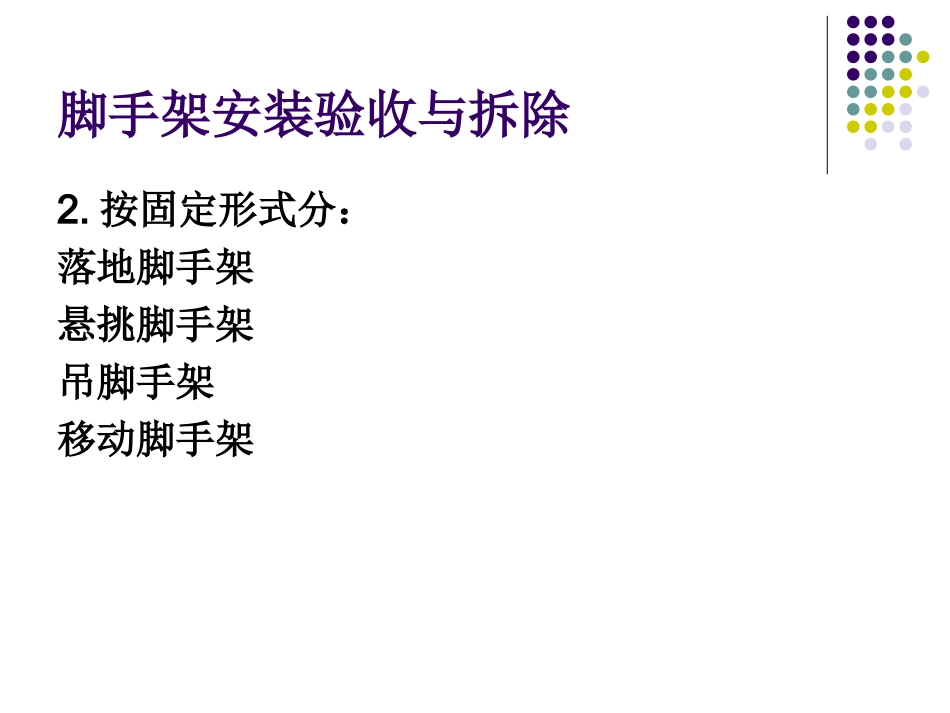

脚手架安装验收与拆除一、脚手架的分类1.按脚手架设置形式分：单排脚手架双排脚手架多排脚手架(一个方向3排产杆以上)满堂脚手架(二个方向3排产杆以上)脚手架安装验收与拆除双排脚手架多排脚手架脚手架安装验收与拆除2.按固定形式分：落地脚手架悬挑脚手架吊脚手架移动脚手架脚手架安装验收与拆除落地脚手架脚手架安装验收与拆除悬挑脚手架脚手架安装验收与拆除吊脚手架脚手架安装验收与拆除移动脚手架脚手架安装验收与拆除二、扣件式脚手架的组成1.2.立杆3.横向水平杆(小横杆)4.横向水平杆(大横杆)5.栏杆6.脚手板7.8.扣件9.连墙件10.横向斜撑13.抛撑14.剪刀撑15.垫板16.17.扫地杆la立杆纵向间距lb立杆横向间距脚手架安装验收与拆除三、扣件脚手架架设一般构造要求P278常用单排、双排脚手架的架设尺寸要求如表步距—大横杆的垂直距离跨度----立杆的纵向距离对于单排脚手架，连墙件设置距离有二步三跨或三步三跨，立杆横向距离为1.0～1.5m，立杆纵向距离1.2～2.0m；允许架设高度50m。对于双排脚手架，连墙件设置距离有二步三跨或三步二跨，立杆横向距离为1.2～1.4m，立杆纵向距离1.5～2.0m；允许架设高度24m。小横杆间距不大于立杆跨度的1/2。脚手架安装验收与拆除三、扣件脚手架架设一般构造要求P2781.纵向水平杆(大横杆)①宜设置在立杆内侧②对接时，两个接头不宜设置在同一跨或同一步中，且两个接头的距离不小于500;搭接时，搭接长度不小于1m;③当采用钢木脚手板时，大横杆作为小横杆的支座；当采用用竹脚手板时，小横杆为大横杆的支座，大横杆固定在小横杆上，且间距不大于400mm。④步距不大于2m。脚手架安装验收与拆除三、扣件脚手架架设一般构造要求P2782.横向水平杆(小横杆)①双排脚手架中，靠墙一端外伸长度不大于0.4l、500②当采用钢木脚手板时，小横杆固定在大横杆上，等间距布置，间距不大于0.5l;③当采用竹脚手板时，小横杆为大横杆的支座，小横杆固定在立杆上。脚手架安装验收与拆除三、扣件脚手架架设一般构造要求P2783.脚手板①脚手板应满铺，离开墙面120～150mm；②当采用钢木脚手板时，接头必须在小横杆上，搭接长度不小于200mm,;③当采用竹脚手板时，脚手板须铺在大横杆上，且对接平铺，四角固定在大横杆上。脚手架安装验收与拆除三、扣件脚手架架设一般构造要求P2784.立杆①每个立杆须有底座或垫板；②脚手架在纵横两个方向都设置扫地杆，扫地杆离地面不大于200mm；③立杆须用连墙件与建筑物可靠连接；④立杆对接时，相邻接头不应在同一步内；脚手架安装验收与拆除三、扣件脚手架架设一般构造要求P2785.连墙件①连墙件的最大间距符合表3.6.5；②应从底层大横杆处开始设置；③水平设置连墙件，优先选用棱形布置；脚手架安装验收与拆除四、脚手架架设施工1.搭设场地应平整、夯实，设排水设施；2.立杆底部应加设宽度大于200mm,厚度大于50mm的垫木；3.按施工方案设计，进行放线、铺底座或垫块；4.脚手架架设的顺序是，先竖立杆，将立杆与纵横两个方向的扫地杆固定，然后安装第一步的小横杆，将立杆垂直度校正后再往上搭设；5.在设置第一排连墙件前，先设置一定数量的抛撑脚手架安装验收与拆除四、脚手架架设施工6.剪刀撑、斜拉杆等拉结杆件应随架子一起搭设；7.脚手板应铺平铺稳，并绑扎固定；8.按施工方案设计，进行放线、铺底座或垫块；9.用于支承吊脚手架、悬挑脚手架的挑梁与支承结构有可靠连接，并设置一定的起的拱量；脚手架安装验收与拆除五、架设质量检查验收1.一般规定P275①节点连接可靠②立杆垂直度偏差小于l/300，且架高小于20m时总偏差不大于50mm，架高大于20m时总偏差不大于70mm；③大横杆的水平偏差不大于l/250，全长偏差不大于50mm；④脚手架搭设符合前述要求。⑤安全网的张挂及扶手设置是否齐全。脚手架安装验收与拆除五、架设质量检查验收2.具体验收项目P282(表3.6.6)①脚手架地基基础(地面、排水、垫板、底座)②垂直度偏差③间距要求(横距、纵距、步距)④大横杆的高差⑤小横杆外伸长度(小于500mm)脚手架安装验收与拆除六、脚手架拆除P2851.应逐层由上而下进行；2.所有连墙件随脚手架逐层拆除3.当拆除到最下部一根长立杆时，应支设临时抛撑4.当脚手架采取分段拆除时，应对不拆除的部分，两端加设横向斜撑和连墙件。脚手架安装验收与拆除
