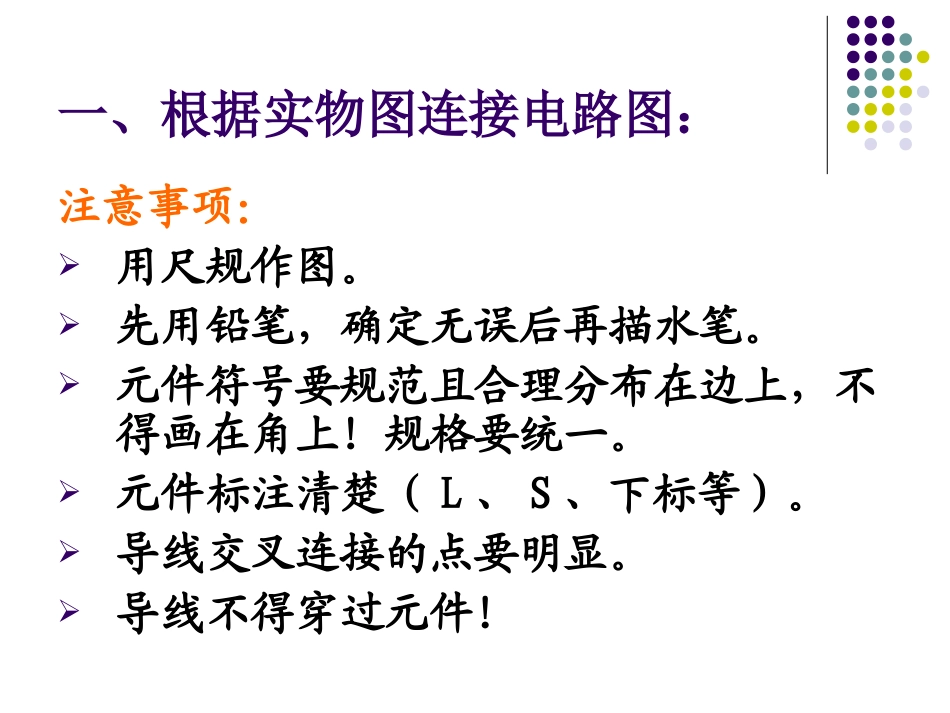

§电路图及实物图连接练习一、根据实物图连接电路图：1.将电压表取走，判断用电器是串联还是并联。判断依据：是否只有一条电流的路径，一条→串；不止一条→并。2.对于串联电路：从电源开始按电流流经顺序依次连接各个元件。3.对于并联电路：先找电源，确定并连接好干路、标出节点；再明确并连接各支路，将各支路并接到干路的两个节点上。4.最后补入电压表。一、根据实物图连接电路图：注意事项：用尺规作图。先用铅笔，确定无误后再描水笔。元件符号要规范且合理分布在边上，不得画在角上！规格要统一。元件标注清楚（L、S、下标等）。导线交叉连接的点要明显。导线不得穿过元件！一、根据实物图连接电路图：L2L1SL2SL1L2S一、根据实物图连接电路图：L1SS1L2SL1S1一、根据实物图连接电路图：L2SL1S1S2L1SL2S2S1一、根据实物图连接电路图：+_SAA1L2L1L1SL2A1A二、根据电路图连接实物：1.将电压表取走，电流表看作导线，判断用电器是串联还是并联。判断依据：是否只有一条电流的路径，一条→串；不止一条→并。2.对于串联电路：从电源开始按电流流经顺序依次连接各个元件。3.对于并联电路：先找电源，确定并连接好干路、标出节点；再明确并连接各支路，将各支路并接到干路的两个节点上。4.最后补入电压表。注意事项：导线不能交叉。电压表、电流表的连接要注意：1、电流“+”进“-”出；2、量程选择（不确定时选大量程）。滑动变阻器：一上一下。先用铅笔，确定无误后再描水笔。二、根据电路图连接实物：二、根据电路图连接实物：L1S2L2S1L2S2L1SS1-+L二、根据电路图连接实物：SSLVA+-+-二、根据电路图连接实物：L2SL2SL1V+-+_L1二、根据电路图连接实物：L2SL1S1L2SL1S1二、根据电路图连接实物：L2SL1L1L2S+_二、根据电路图连接实物：-+SLVA-+RPSL30.6+153+三、电路分析：1、通过开关的闭合、断开来控制部分用电器是否接入或改变电路的串并联。2、未知电表的判定：电流表：和电源串、和用电器串；电压表：并到待测电路两端。四、简单电路设计：读懂题目要求，明确：1、用电器关系（串、并）；2、开关控制；3、电流表（量程、接线柱）；4、电压表（量程、接线柱）；5、滑动变阻器（一上一下、滑片预置在RPmax处）。四、简单电路设计：S1L2L1S开关S同时控制两盏灯，S1控制L2灯；灯L1、L2并联；电流表测电灯L1支路。S——干路上；S1——和L2在同一支路。四、简单电路设计：S1L2L1SSL1A-+S1L2资料：实验室用小灯泡：“1.5V,0.3A”（5Ω）、“3.8V,0.5A”（约8Ω）等。电阻：大约在5~10Ω。电源：1节干电池1.5V；1节蓄电池2V。
