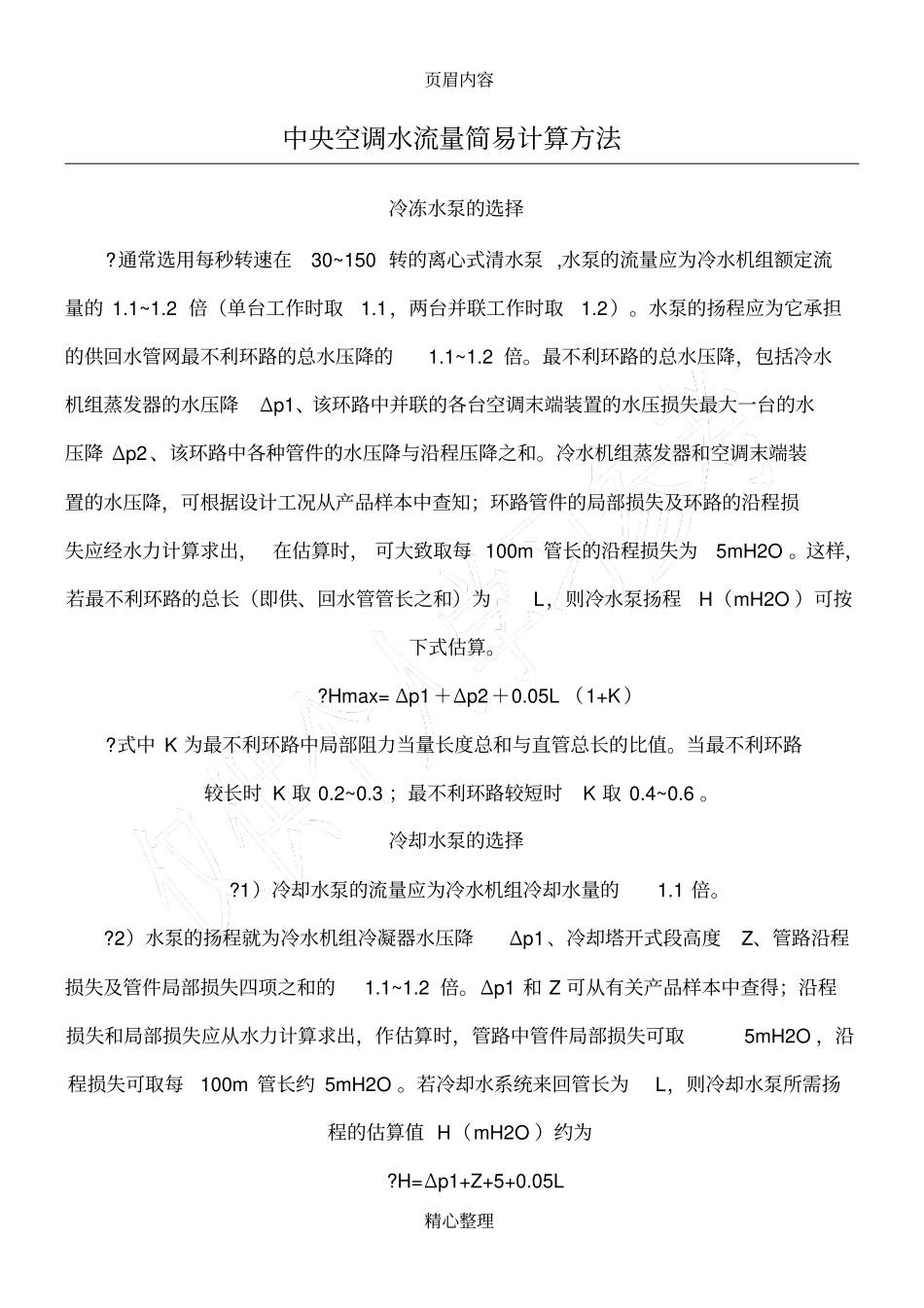

页眉内容精心整理中央空调水流量简易计算方法冷冻水泵的选择?通常选用每秒转速在30~150转的离心式清水泵,水泵的流量应为冷水机组额定流量的1.1~1.2倍（单台工作时取1.1，两台并联工作时取1.2）。水泵的扬程应为它承担的供回水管网最不利环路的总水压降的1.1~1.2倍。最不利环路的总水压降，包括冷水机组蒸发器的水压降Δp1、该环路中并联的各台空调末端装置的水压损失最大一台的水压降Δp2、该环路中各种管件的水压降与沿程压降之和。冷水机组蒸发器和空调末端装置的水压降，可根据设计工况从产品样本中查知；环路管件的局部损失及环路的沿程损失应经水力计算求出，在估算时，可大致取每100m管长的沿程损失为5mH2O。这样，若最不利环路的总长（即供、回水管管长之和）为L，则冷水泵扬程H（mH2O）可按下式估算。?Hmax=Δp1＋Δp2＋0.05L（1+K）?式中K为最不利环路中局部阻力当量长度总和与直管总长的比值。当最不利环路较长时K取0.2~0.3；最不利环路较短时K取0.4~0.6。冷却水泵的选择?1）冷却水泵的流量应为冷水机组冷却水量的1.1倍。?2）水泵的扬程就为冷水机组冷凝器水压降Δp1、冷却塔开式段高度Z、管路沿程损失及管件局部损失四项之和的1.1~1.2倍。Δp1和Z可从有关产品样本中查得；沿程损失和局部损失应从水力计算求出，作估算时，管路中管件局部损失可取5mH2O，沿程损失可取每100m管长约5mH2O。若冷却水系统来回管长为L，则冷却水泵所需扬程的估算值H（mH2O）约为?H=Δp1+Z+5+0.05L页眉内容精心整理?3)依据冷却水泵的流量和扬程，参考有关水泵性能参数选用冷却水泵。水流量计算?1、.冷却冷却水流量水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q为制冷主机制冷量?L(m3/h)=[Q(kW)/（4.5~5）℃x1.163]X(1.15~1.2)?2、冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。如果考虑了同时使用率，建议用如下公式进行计算。公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。?L(m3/h)=Q(kW)/（4.5~5）℃x1.163?3、冷却水补水量一般1为冷却水循环水量的1~1.6%.风速的选择?（1）风管内的风速一般空调房间对空调系统的限定的噪音允许值控制在40～50dB（A）之间，即相应NR（或NC）数为35～45dB（A）。根据设计规范，满足这一范围内噪音允许值的主管风速为4～7m/s，支管风速为2～3m/s。通风机与消声装置之间的风管，其风速可采用8～10m/s。?（2）送风口的出风风速为防止风口噪音，送风口的出风风速宜采用2～5m/s。?（3）回风口的吸风速度回风口位于房间上部时，吸风速度取4～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3～4m/s，若靠近人员经常停留的地点，取1.5～2m/s，若用于走廊回风时，取1～1.5m/s。
