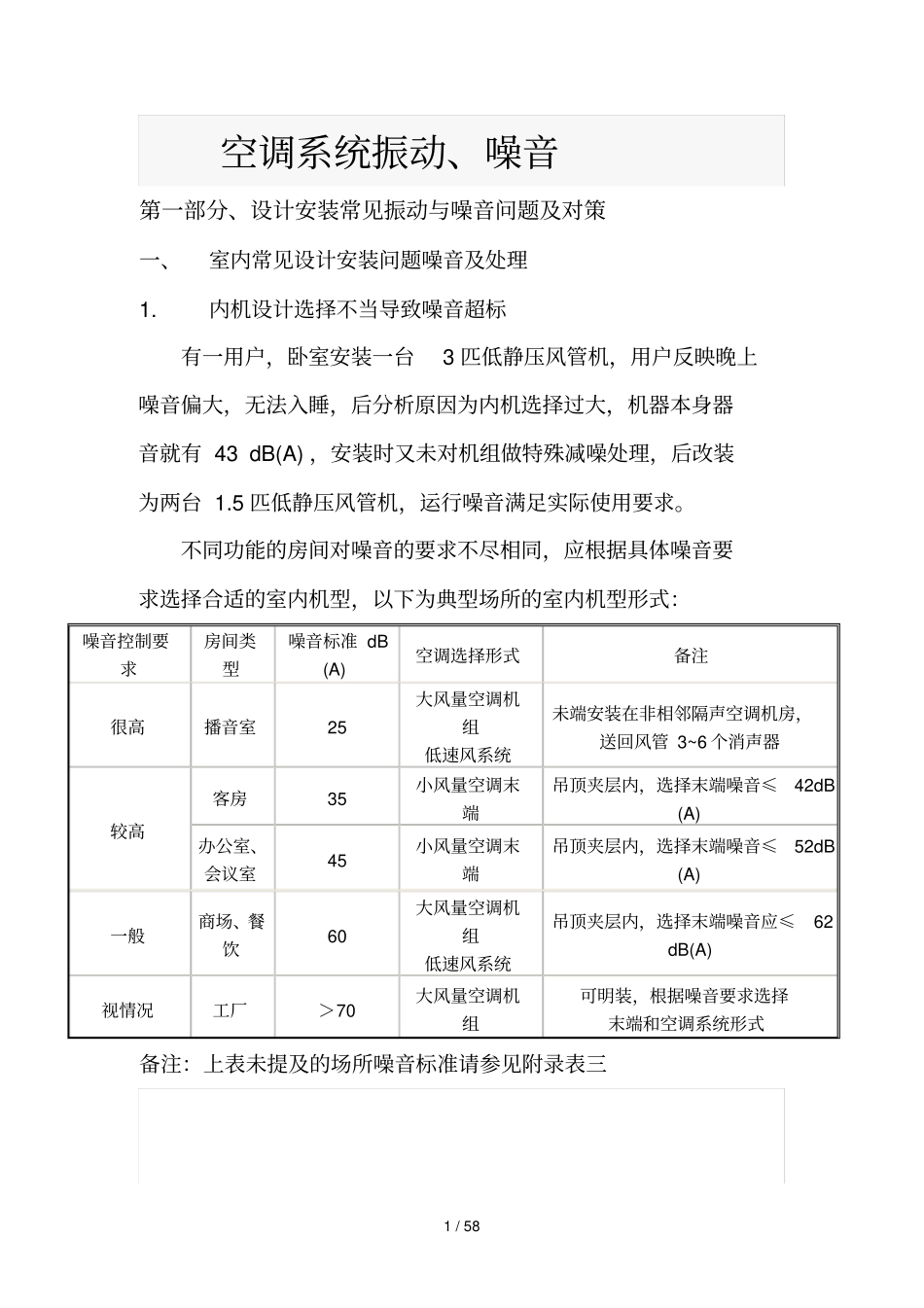

1/58空调系统振动、噪音第一部分、设计安装常见振动与噪音问题及对策一、室内常见设计安装问题噪音及处理1.内机设计选择不当导致噪音超标有一用户，卧室安装一台3匹低静压风管机，用户反映晚上噪音偏大，无法入睡，后分析原因为内机选择过大，机器本身器音就有43dB(A)，安装时又未对机组做特殊减噪处理，后改装为两台1.5匹低静压风管机，运行噪音满足实际使用要求。不同功能的房间对噪音的要求不尽相同，应根据具体噪音要求选择合适的室内机型，以下为典型场所的室内机型形式：噪音控制要求房间类型噪音标准dB(A)空调选择形式备注很高播音室25大风量空调机组低速风系统未端安装在非相邻隔声空调机房，送回风管3~6个消声器较高客房35小风量空调末端吊顶夹层内，选择末端噪音≤42dB(A)办公室、会议室45小风量空调末端吊顶夹层内，选择末端噪音≤52dB(A)一般商场、餐饮60大风量空调机组低速风系统吊顶夹层内，选择末端噪音应≤62dB(A)视情况工厂＞70大风量空调机组可明装，根据噪音要求选择末端和空调系统形式备注：上表未提及的场所噪音标准请参见附录表三2/58表3：室内允许的最高噪声级室内允许的最高噪声级序号建筑性质房间A声级，dB特级一级二级三级1住宅卧室、书房、卧室兼起居起居室——4045455050502旅馆客房会议室、接待室办公室多用途大厅餐厅、宴会厅354045405040455045554550555060555055——3医院病房、医务人员休息室门诊室手术室听力测听室————4055452545554525506050304学校一般教室有特殊安净要求的房间无特殊安净要求的房间———40———50———555图书馆研究室、专业阅览室、缩微、善本阅览室、视听室、报告厅、普通阅览室406办公一般办公室高级办公室会议室接待室电话总机房计算机房复印机房40～5530～4040～5055～6055～6555～607电影院甲等乙等有立体声时4045408剧院甲等乙、丙等35（NR-30）40（NR-35）9商业、体育馆一般商场高级商场605010广播电台语言录音、广播剧录音音乐、文艺录音、混响室20（NR-15）25（NR-20）3/58语言或音乐录音控制室、复制室、试听室、标准审听室30（NR-25）11电视演播语言录音间音乐、文艺录音室、小于250m2的演播室文艺录音、音乐录音控制室、音响导演室、电子编辑室、大于等于250m2的演播室中心机房、图像导演室中心机房（无人值班）、磁带库20（NR-15）25（NR-20）30（NR-25）35（NR-30）40（NR-35）2.机组静压选择过大导致噪音1.机组静压选择过大导致噪音例建材商场反映安装的15000m3/h空气处理机组噪音大、出口风速大，检查发现机组送回风管总长才30米，且三通、弯头较少，机组实际所需静压为150Pa左右，但机外余压却选择了450Pa（机外余压=出风口动压+静压），较大余压转化为风量，使风口、风管风速过高产生振动及气流噪音。风机噪音是空调系统的主要噪音之一，过大的机外静压可转换成风量，表现为风机转速、风管、风口风速的大幅提高，加大了风机机械噪音、气流传递噪音及风口振动噪音等等问题，严重时直接影响到空调系统的正常使用。注：根据场所的噪音要求，合理布置风管路系统，噪音要求较高的场所优选择多台低电机功率的空气处理主机组（机组自身噪音、振动较低），从噪音源减少噪音影响。大风量机组机外静压选择应与风系统阻力、送回风方式相匹配，风系统的阻力计算方法详见P41“风道阻力计算”。4/583.消声器（静压箱）未装或尺寸不对导致噪音1.消声器（静压箱）未装或尺寸不对导致噪音例某餐厅反应吊顶式空气处理机组噪音大，检查发现消声静压箱安装位置受限，正好放置在梁下只有300的高度，导致了高速气流的二次再生噪音，后将消声静压箱改为体积较小的微穿孔板消声器，消声效果显著提高，到达55dB(A)的要求。空调风机的噪音以中、低频噪音为主，高频噪音为辅，但人体对高频噪音较敏感，在大风量机组风系统中应加装宽频消声能力较好的消声器（静压箱），具体消声器消声能力见下表：常见形式类型作用消声量dB/m流速m/s阻力pa片式、管式消声器阻性消声器中高频带消声较好15～254～815~25消声静压箱抗性消声器中低频带消声较好5～15～2.520～40阻抗复合式消声器宽频带消声较好10～204～815~25微穿孔板消声器微穿孔...
