AutoCAD2007操作教程VIP免费

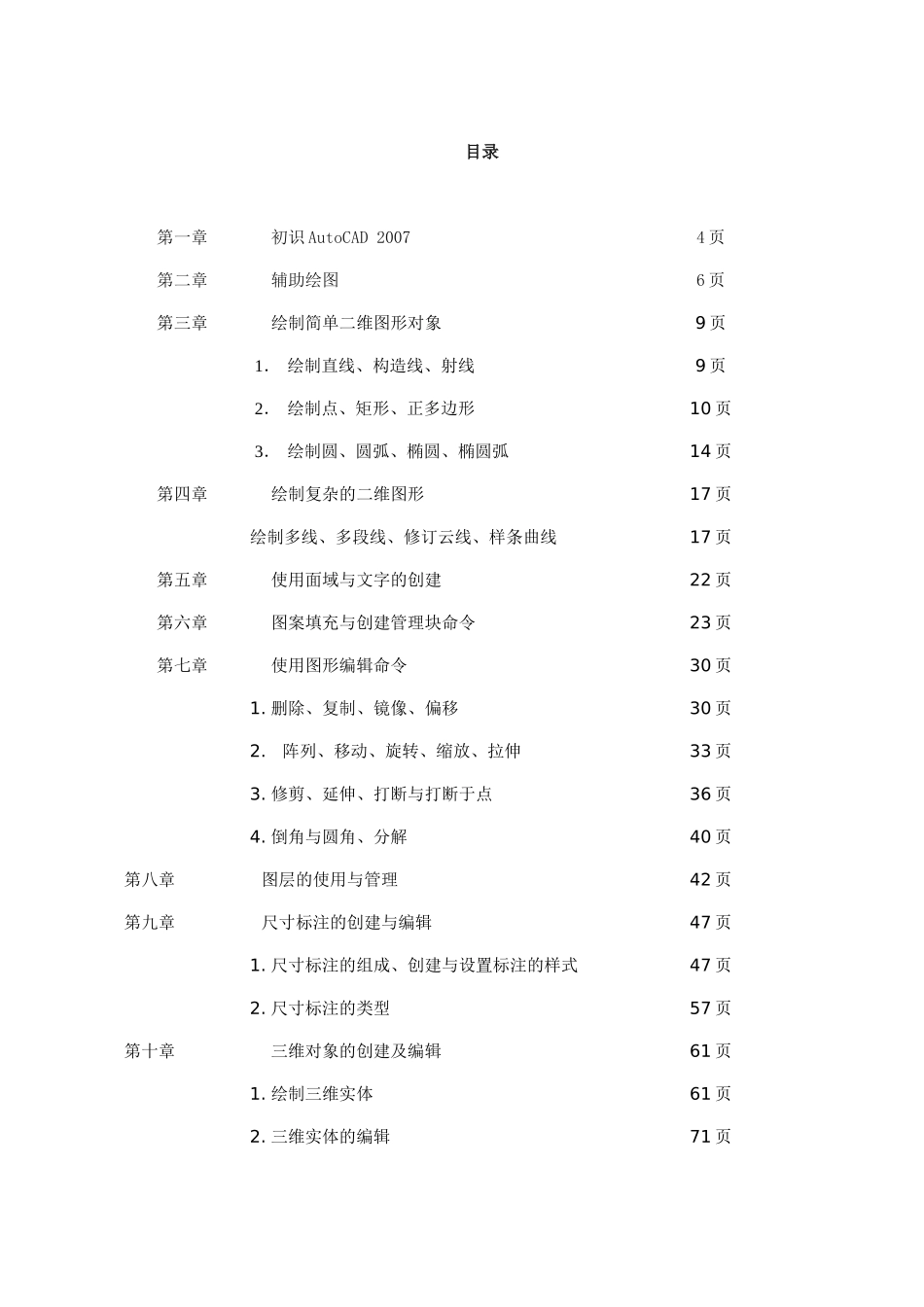

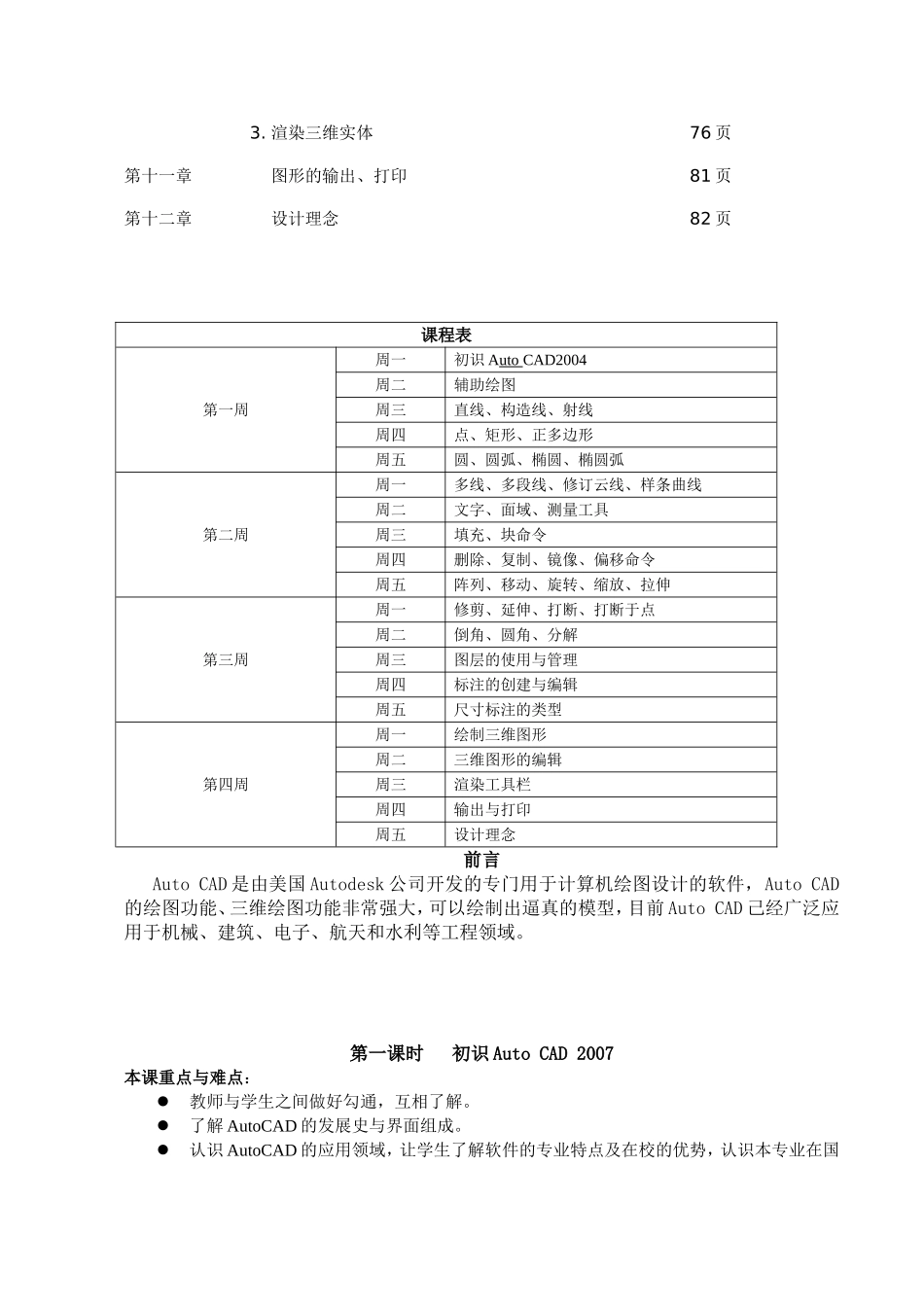

目录第一章初识AutoCAD20074页第二章辅助绘图6页第三章绘制简单二维图形对象9页1．绘制直线、构造线、射线9页2．绘制点、矩形、正多边形10页3．绘制圆、圆弧、椭圆、椭圆弧14页第四章绘制复杂的二维图形17页绘制多线、多段线、修订云线、样条曲线17页第五章使用面域与文字的创建22页第六章图案填充与创建管理块命令23页第七章使用图形编辑命令30页1.删除、复制、镜像、偏移30页2.阵列、移动、旋转、缩放、拉伸33页3.修剪、延伸、打断与打断于点36页4.倒角与圆角、分解40页第八章图层的使用与管理42页第九章尺寸标注的创建与编辑47页1.尺寸标注的组成、创建与设置标注的样式47页2.尺寸标注的类型57页第十章三维对象的创建及编辑61页1.绘制三维实体61页2.三维实体的编辑71页3.渲染三维实体76页第十一章图形的输出、打印81页第十二章设计理念82页课程表第一周周一初识AutoCAD2004周二辅助绘图周三直线、构造线、射线周四点、矩形、正多边形周五圆、圆弧、椭圆、椭圆弧第二周周一多线、多段线、修订云线、样条曲线周二文字、面域、测量工具周三填充、块命令周四删除、复制、镜像、偏移命令周五阵列、移动、旋转、缩放、拉伸第三周周一修剪、延伸、打断、打断于点周二倒角、圆角、分解周三图层的使用与管理周四标注的创建与编辑周五尺寸标注的类型第四周周一绘制三维图形周二三维图形的编辑周三渲染工具栏周四输出与打印周五设计理念前言AutoCAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，AutoCAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前AutoCAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。第一课时初识AutoCAD2007本课重点与难点：教师与学生之间做好勾通，互相了解。了解AutoCAD的发展史与界面组成。认识AutoCAD的应用领域，让学生了解软件的专业特点及在校的优势，认识本专业在国内的发展历程及毕业后的前景。一、CAD的概述C→Computer电脑A→Aided辅助D→Design设计CAD为电脑辅助设计软件AutoCAD是美国Autodesk公司与20世纪八十年在微机上应用CAD技术，而开发的绘图程序包，加上Auto是指它可以应用于几乎所有跟绘图有关的行业二、应用领域1、建筑设计2、机械制图3、化工电子4、土水工程三、CAD的发展史初级阶段→在1982年11月出现了AutoCAD1.0的版本1983年4月出现了AutoCAD1.2的版本1983年8月出现了AutoCAD1.3的版本1983年10月出现了AutoCAD1.4的版本1984年10月出现了AutoCAD2.0的版本发展阶段→1985年5月出现了AutoCAD2.17和2.18的版本出现了鼠标滚轴1986年6月出现了AutoCAD2.5的版本1987年9月出现了AutoCAD9.0和9.03的版本高级发展阶段→1988年8月出现了AutoCADR12.0版本1988年12月出现了AutoCADR12.0forDos1996年6月出现了AutoCADR12.0forWindows高级发展阶段→1998年1月出现了AutoCADR13.0forWindows1999年1月出现了AutoCAD2000forWindows2001年9月出现了AutoCAD2002forWindows2003年5月出现了AutoCAD2004forWindows四、打开方式：1、双击桌面CAD图标2、开始——程序——Autodesk——AutoCAD2004五、CAD的界面组成：标题栏。菜单栏，工具栏，绘图窗口，命令栏。状态栏，工具选择板窗口注：工具栏的导出，将鼠标放在任意工具栏上按右键弹出所有的工具栏标题栏:记录了AutoCAD的标题和当前文件的名称。菜单栏：它是当前软件命令的集合。工具栏：包括标准工具栏、图层工具栏、对象工具栏（颜色控制、线型控制、线宽控制、打印样式控制）、绘图工具栏、修改工具栏、样式工具栏（文字样式管理器、标注样式管理器）注：在工具栏空白外右击，ACAD中子菜单中包含所有CAD工具。绘图窗口：工作界面。模型和布局：通常在模型空间中设计图纸，在布局中打印图纸。命令行：是供用户通过键盘输入命令的地方，位于窗口下方，F2为命令行操作的全部显示。状态栏：左侧为信息提示区，用以显示当前的标指针的坐标值和工具按纽提示信息等，右侧为功能按纽区，单击不同的功能按纽，可以开启对应功能，提高做图速度。六、文件的新建,打开,保存,关闭命令新建：1.文件菜单下新建命令2.快捷键为Ctrl+N打开:1.文件菜单下打开命令2.快捷键为Ctrl+O保...
