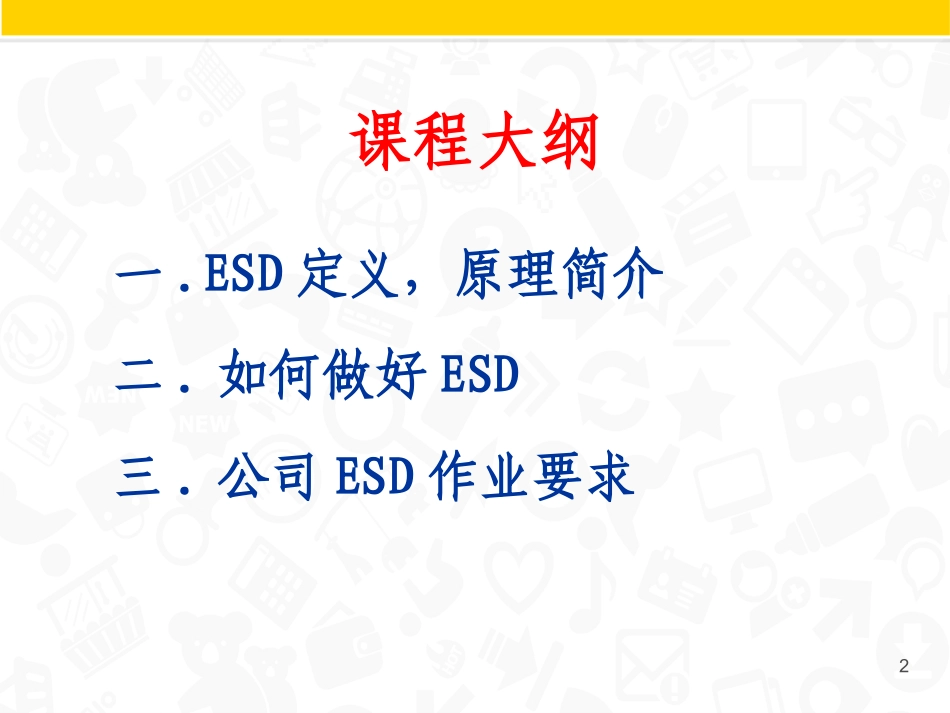

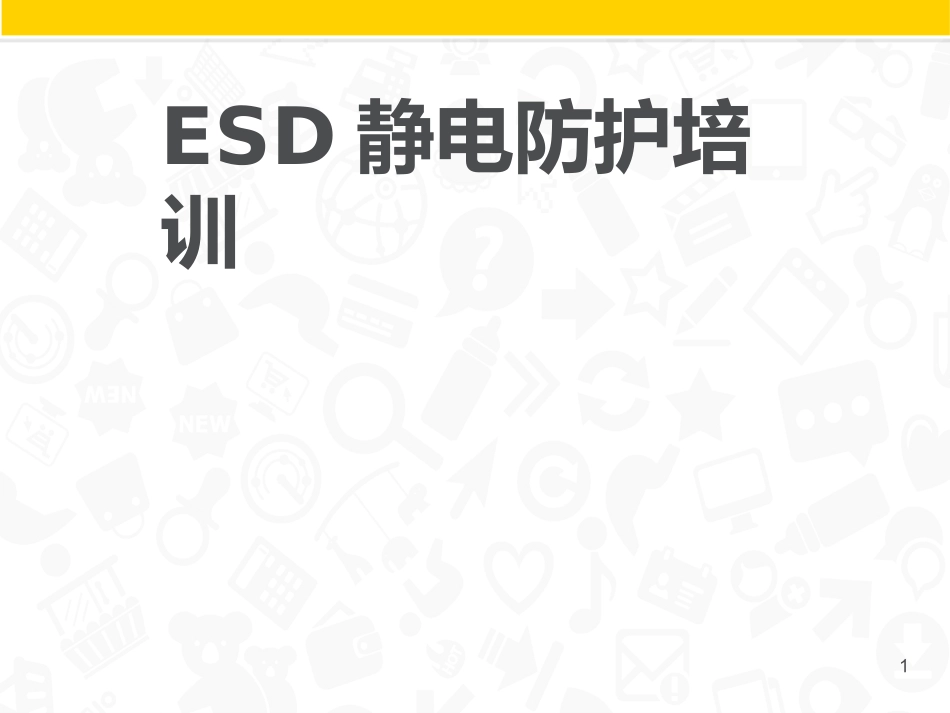

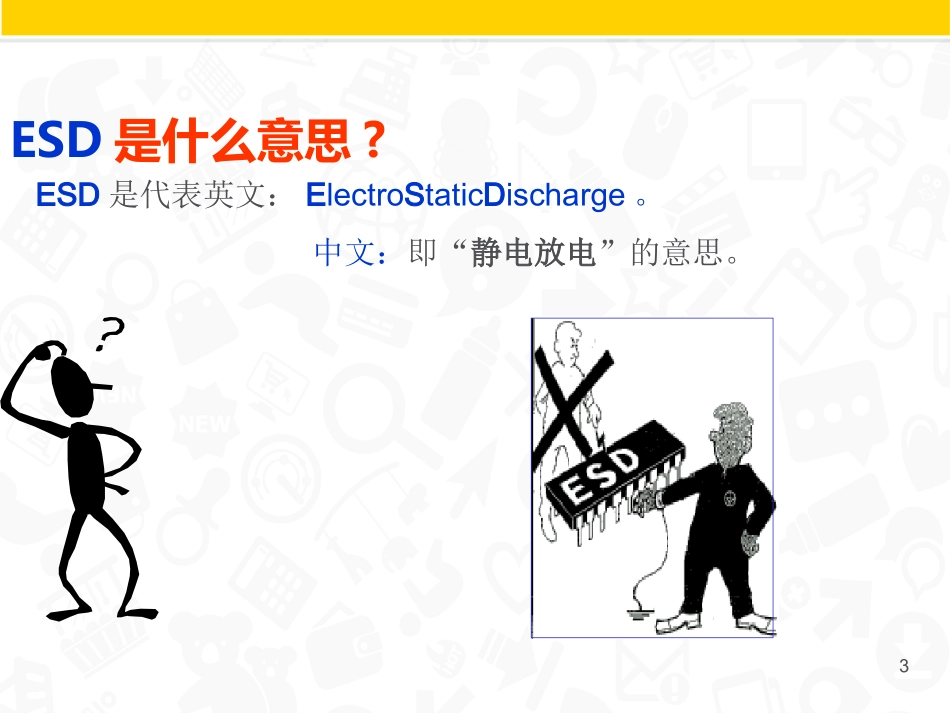

ESD静电防护培训1课程大纲一.ESD定义,原理简介二.如何做好ESD三.公司ESD作业要求2ESD是什么意思?ESD是代表英文:ElectroStaticDischarge。中文:即“静电放电”的意思。3一.静电放电现象◆严寒的冬天,当您脱下暖和的毛衣,您会听到哔哔啪啪声◆手无意间接触电脑荧幕时被电击一下,是由于电脑电场诱發带了强烈的静电,接触时电脑对人体放电所致◆干燥的气候里﹐人梳头发时﹐头发顺着梳子移动的方向而飘动◆云层相互摩擦而带大量的电荷,相互放电形成能量巨大的闪电,对地放电则可能形成雷击4主要是摩擦分离、电场感应、直接充电…等均会产生静电。由于电子不均匀分怖造成的结果。摩擦起电和人体静电是电子工业中的两大危害。二.静电的产生5静电通常由人产生!身体容易获取静电(电子)皮肤,头发及身体能储存大量的静电你能对零组件放电而产生静电损害下列情况可增加静电空气干燥走动,跳跃,坐轮椅或转椅等特别是在有蜡纸或毛毯的地方活动的速度(如快走或跑)与接触的材料有关(特别是人工合成材料,塑料及绝缘体)6物体带电分动电和静电静電是在物体表面固定的(不移动)电荷,其对观察者而言,电荷静止不动或运动非常缓慢.动電则有电荷的快速运动和变化.静电放电的条件是:首先物体表面有静电存在其次要有一定的释放途径静电的特点:高电压,低电量,小电流,作用时间短。可以产生几千伏或上万伏的静电。三.电的分类7静电放电大概可分为:火花放电﹑电晕放电﹑刷状放电﹑大量粉堆放电﹑射状放电﹑等形式放电的强弱与放电的电极、形状、材质、阻抗、数量、湿度、距离、速度均有密切的关系.四.放电8放电与材质阻抗之关系根据ANSI/ESDS20.20规定,所有材质的阻抗系数定义如下:导电级ConductiveR<105Ω/SQ防静电级Dissipative(衰减材)106<R<109Ω/SQ抗静电级Anti-Static109<R<1011Ω/SQ绝缘insulation1012<R9五.静电释放控制HumanBodyModel人体模式—带有静电的操作者在工作过程中与器件的管脚接触,将存贮于人体的静电荷通过器件对地放电致使器件失效10MachineModel机器模式—带电工具或设备接触组件时,在器件内部将感应出电位差,所感应的电位差可引起器件的击穿11ChargedDeviceModel带电组件模式—带电的器件(如:DQIC)﹑﹑通过引脚与地接触时,发生对地放电引起器件失效12对于工厂对于工厂,,静电会造成静电会造成::成本增加成本增加产品品质降低产品品质降低客户不满意我们的产品客户不满意我们的产品––尤其尤其产产品在关键的时刻不能正常的使品在关键的时刻不能正常的使用用..No!!!13静电是如何破坏零组件的?比起从前,现在的零比起从前,现在的零件或产品更小件或产品更小,,效率效率更高但也更脆弱和更更高但也更脆弱和更敏感敏感!!低于低于100V100V的电压就能的电压就能破坏零组件破坏零组件,,而这个电而这个电压是我们无法知道和感压是我们无法知道和感觉到的觉到的!!14静电破坏的种类严重损坏:完全失去功能。例如:金属熔化,短路等。局部损坏:部分功能退化。潜在损坏:部分功能退化,使用中继续退化,直到完全失效。暂时失效:数据电路中的功能受到干扰或数据遗失。15-------:----16怎样预防静电的破坏?假定假定所有的零件和产品都对静电敏感所有的零件和产品都对静电敏感,,如有任何问题如有任何问题,,询问主管询问主管或组长或组长处理处理对静电敏感的物体的工作区都要接地对静电敏感的物体的工作区都要接地,,身体是静电的主要来身体是静电的主要来源除非接地源除非接地储存和搬运储存和搬运所有对静电敏感的物体都需储存在静电箱中以免受到静电破所有对静电敏感的物体都需储存在静电箱中以免受到静电破坏坏17防静电器材包装材料储存和运输材料人体接地材料台垫/地板工衣/手套/手指套工作台/运货推车离子风机18如何保护敏感度高的零件?3.1.2.4.19每天检查你的静电设备每天测试你的手腕带每天测试你的手腕带检查工作台检查工作台,,传送带传送带,,静电静电板必须接地板必须接地..以防静电积累以防静电积累下面是员工手册下面是员工手册,,工具损坏或连接不好会造成静电伤害工具损坏或连接不好会造成静电伤害..20每天检查你的静电设备工具损坏或连接...
