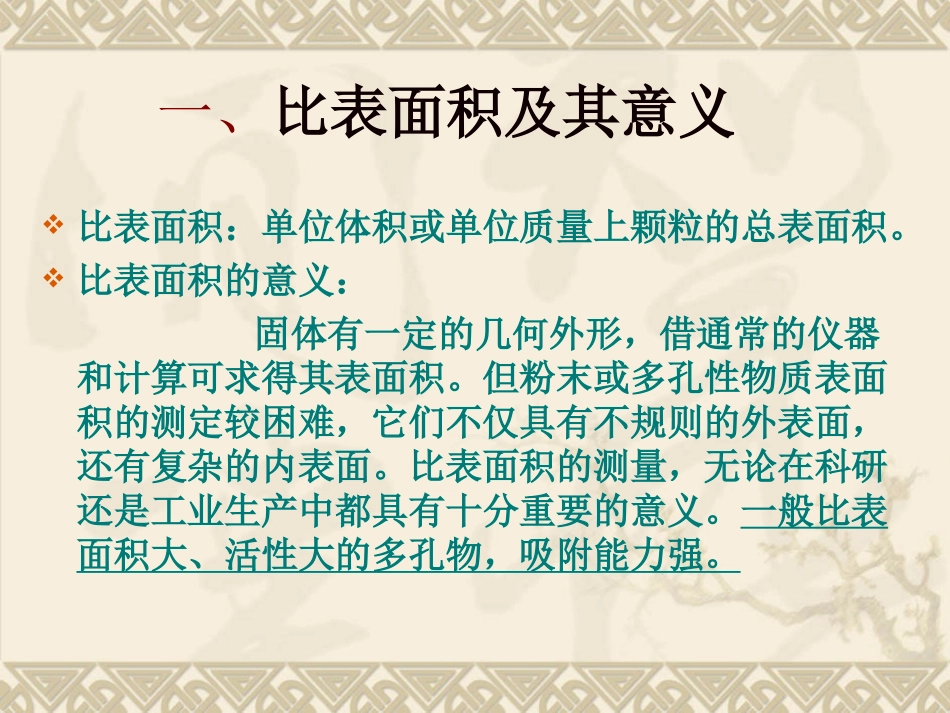

BET比表面积法原理及分析1比表面积及其意义比表面积及其意义2BET法的概念BET法的概念3BET法测定原理BET法测定原理4小结小结5测试操作流程及制样测试操作流程及制样一、比表面积及其意义比表面积：单位体积或单位质量上颗粒的总表面积。比表面积的意义：固体有一定的几何外形，借通常的仪器和计算可求得其表面积。但粉末或多孔性物质表面积的测定较困难，它们不仅具有不规则的外表面，还有复杂的内表面。比表面积的测量，无论在科研还是工业生产中都具有十分重要的意义。一般比表面积大、活性大的多孔物，吸附能力强。BET：Brunauer、Emmett和Teller名字的缩写；BET测试理论是根据这三位科学家提出的多分子层吸附模型，并推导出单层吸附量Vm与多层吸附量V间的关系方程，即著名的BET方程；BET比表面积测试可用于测颗粒的比表面积、孔容、孔径分布以及氮气吸附脱附曲线。对于研究颗粒的性质有重要作用。二、BET法的概念以氮气为吸附质，以氦气或氢气作载气，两种气体按一定比例混合，达到指定的相对压力，然后流过固体物质。当样品管放入液氮保温时，样品即对混合气体中的氮气发生物理吸附，而载气则不被吸附。这时屏幕上即出现吸附峰。以氮气为吸附质，以氦气或氢气作载气，两种气体按一定比例混合，达到指定的相对压力，然后流过固体物质。当样品管放入液氮保温时，样品即对混合气体中的氮气发生物理吸附，而载气则不被吸附。这时屏幕上即出现吸附峰。三.BET法测定原理三.BET法测定原理三.BET法测定原理三.BET法测定原理当液氮被取走时，样品管重新处于室温，吸附氮气就脱附出来，在屏幕上出现脱附峰。最后在混合气中注入已知体积的纯氮，得到一个校正峰。根据校正峰和脱附峰的峰面积，即可算出在该相对压力下样品的吸附量。改变氮气和载气的混合比，可以测出几个氮的相对压力下的吸附量，从而可根据BET公式计算比表面。以对作图可得一直线，其斜率为,截距为,由此可得：(9-2)式中，P——氮气分压（Pa）P0——吸附温度下液氮的饱和蒸气压（Pa）Vm——样品上形成单分子层需要的气体量（mL）V——被吸附气体的总体积（mL）C——与吸附有关的常数。式中，P——氮气分压（Pa）P0——吸附温度下液氮的饱和蒸气压（Pa）Vm——样品上形成单分子层需要的气体量（mL）V——被吸附气体的总体积（mL）C——与吸附有关的常数。三.BET法测定原理三.BET法测定原理00)1(1)(ppCVCCVppVpmm)(0ppVp0ppCVCm)1(CVm1截距斜率1mVBET公式：(9-1)若已知每个被吸附分子的截面积，可求出被测样品的比表面，即：(9-3)式中，Sg——被测样品的比表面（㎡/g）NA——阿佛加得罗常数Am——被吸附气体分子的截面积（n㎡）m——被测样品质量（g）;BET公式的适用范围为：p/p0=0.05~0.35,这是因为比压小于0.05时，压力大小建立不起多分子层吸附的平衡，甚至连单分子层物理吸附也还未完全形成。在比压大于0.35时，由于毛细管凝聚变得显著起来，因而破坏了吸附平衡。若已知每个被吸附分子的截面积，可求出被测样品的比表面，即：(9-3)式中，Sg——被测样品的比表面（㎡/g）NA——阿佛加得罗常数Am——被吸附气体分子的截面积（n㎡）m——被测样品质量（g）;BET公式的适用范围为：p/p0=0.05~0.35,这是因为比压小于0.05时，压力大小建立不起多分子层吸附的平衡，甚至连单分子层物理吸附也还未完全形成。在比压大于0.35时，由于毛细管凝聚变得显著起来，因而破坏了吸附平衡。三.BET法测定原理三.BET法测定原理18102240mANVSmAmg1.比表面积在纳米材料研究方面有重要意义；2.BET比表面积测试法的原理；3.BET比表面积测试可用于测颗粒的比表面积、孔容、孔径分布以及氮气吸附脱附曲线。1.比表面积在纳米材料研究方面有重要意义；2.BET比表面积测试法的原理；3.BET比表面积测试可用于测颗粒的比表面积、孔容、孔径分布以及氮气吸附脱附曲线。四四..小结小结四四..小结小结谢谢!
