QC提高高支模框架结构钢筋的施工质量VIP专享VIP免费

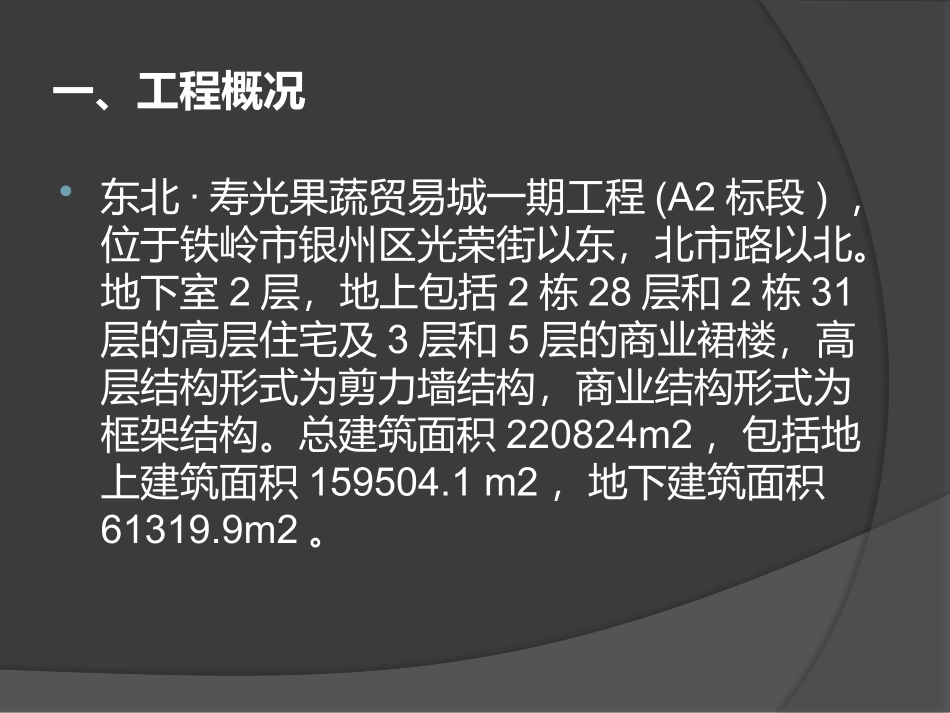

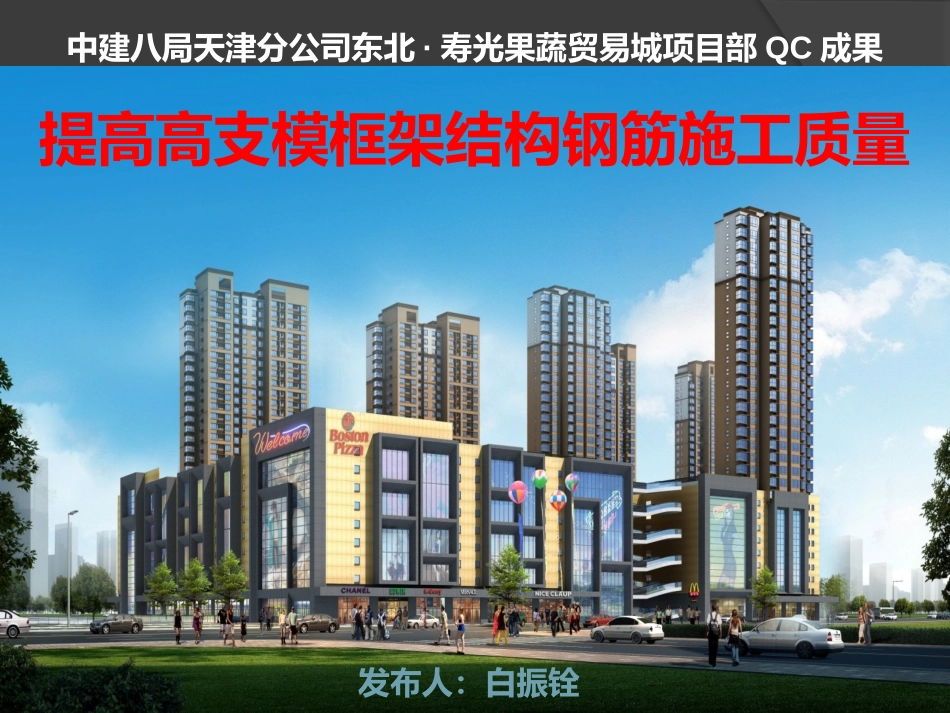

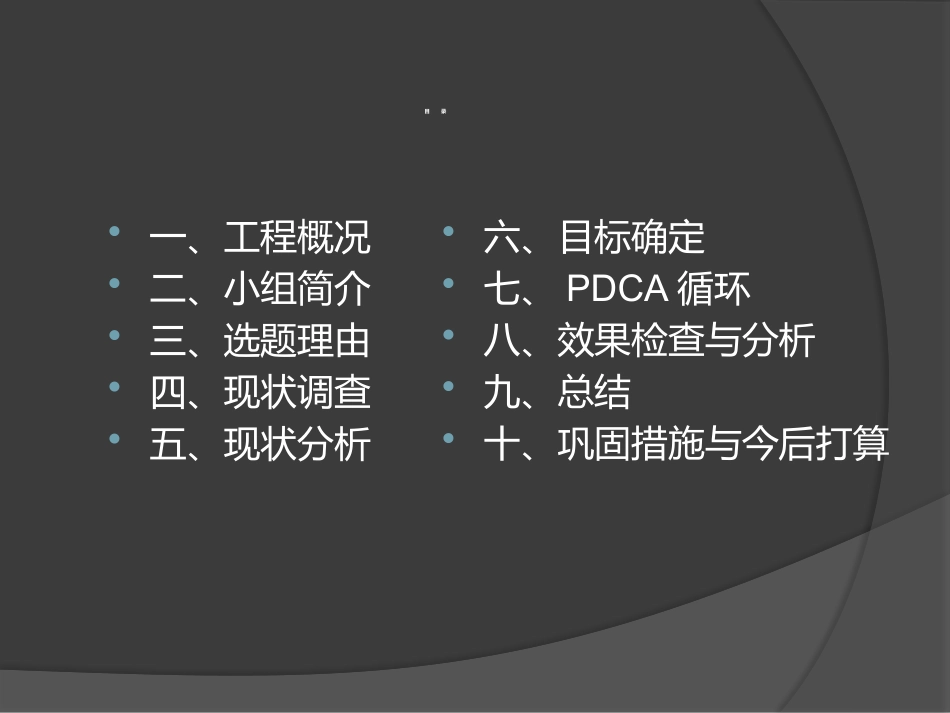

中建八局天津分公司东北·寿光果蔬贸易城项目部QC成果发布人：白振铨提高高支模框架结构钢筋施工质量目录一、工程概况二、小组简介三、选题理由四、现状调查五、现状分析六、目标确定七、PDCA循环八、效果检查与分析九、总结十、巩固措施与今后打算一、工程概况东北·寿光果蔬贸易城一期工程(A2标段)，位于铁岭市银州区光荣街以东，北市路以北。地下室2层，地上包括2栋28层和2栋31层的高层住宅及3层和5层的商业裙楼，高层结构形式为剪力墙结构，商业结构形式为框架结构。总建筑面积220824m2，包括地上建筑面积159504.1m2，地下建筑面积61319.9m2。二、小组简介小组课题：提高高支模框架结构钢筋施工质量小组名称：东北·寿光果蔬贸易城－高支模框架结构钢筋安装QC小组小组类型：现场型活动时间：2013.08.01－2013.11.10活动目标：提高高支模框架结构钢筋安装质量，确保钢筋分项工程质量达到合格要求，达到铁岭市优质结构工程质量标准，在铁岭地区树立起标杆样板式工程。小组成员序号姓名年龄文化程度职务职称组内分工TQC培训时间备注1于合利32本科项目经理工程师组长842王自强29本科项目副经理助理工程师副组长843姜化强28本科项目总工助理工程师副组长844武茂飞26本科工程部经理助理工程师组员825席承元64专科质检员高级工程师组员826姚有为25本科技术员助理工程师组员807冯子龙24本科工长助理工程师组员808武勇23本科工长见习组员809白振铨23本科质检员见习组员80成果总结及发布10程利海23本科材料员见习组员80制表人：白振铨日期：2013年8月5日三、选题理由1、本工程对于推进铁岭服务业发展，改造老城区、提升城市功能具有重要意义。是铁岭地标式建筑，公司乃至地方政府高度重视，前来参观交流的人较多。2、本工程商业框架结构抗震等级为一级，层高均超过5m，跨度多为9m，属于高支模大跨度结构。框架柱截面达到1000×1000及以上，主梁截面多为500×900，钢筋的施工质量直接影响结构安全。3、通过本次QC活动，提高小组成员的技术水平和创新意识。四、现状调查2013年8月1日，我们QC小组选择2#商业地下二层中M~R五个轴线上的框架梁、框架柱钢筋作为样板，9月中旬，小组全体成员对样板实体进行检测，在施工现场样板区随机抽取100点进行检查，数据反映合格率仅为76%（见下表）。高支模框架结构钢筋施工主要问题统计表序号类别不合格点累积不合格点占总不合格点比率累计比率合格率1柱主筋位置偏差8833.3%33.3%76%2梁钢筋锚固搭接不合格61425%58.3%3钢筋连接质量差51920.8%79.1%4柱主筋间距不均匀32212.5%91.6%5箍筋间距不均匀2248.4%100%制表人：白振铨日期：2013年8月10日根据统计表绘制排列图如下，柱主筋位置偏差梁钢筋锚固搭接不合格钢筋连接质量差柱主筋间距不均匀箍筋间距不均匀02468柱主筋位置偏差;占总不合格点比率;8梁钢筋锚固搭接不合格;占总不合格点比率;6钢筋连接质量差;占总不合格点比率;5柱主筋间距不均匀;占总不合格点比率;3箍筋间距不均匀;占总不合格点比率;2占总不合格点比率现场钢筋施工存在的问题，框架柱主筋排布不均匀框架柱主筋位置偏差框架柱主筋位置偏差框架柱主筋连接丝扣外露现场钢筋施工存在的问题，钢筋后台加工切头不平直框架柱钢筋水泥浆污染梁主筋直螺纹连接接头率过大五、现状分析原因分析人专业技术框架结构钢筋施工质量差法机料丝头不合格下料不准确无此类施工经验质量意识差材料质量不合格环操作不规范定位钢筋数量不足层高高，跨度大后台加工机具损坏扳手工作性能不良扳手磨损技术交底不明确质量意识差现场操作空间不足工序交接不严谨技术交底，施工方案未得到普及通过分析，我们发现，影响钢筋施工质量的因素有以下几个方面：1、柱主筋未采取定位措施。2、放样划线不准确。3、技术交底、施工方案没有得到有效学习。4、操作人员质量意识差，责任心不强。5、梁钢筋下料长度不准确。6、钢筋丝头不合格，连接质量差。7、缺乏相关的施工经验。8、施工工序交接不严谨，相互影响。9、定位钢筋数量不足，钢筋骨架不够稳定。10、成品保护不到位。因素分析序号因素因素分析分析依据要因判断1柱主筋未采取定位...
