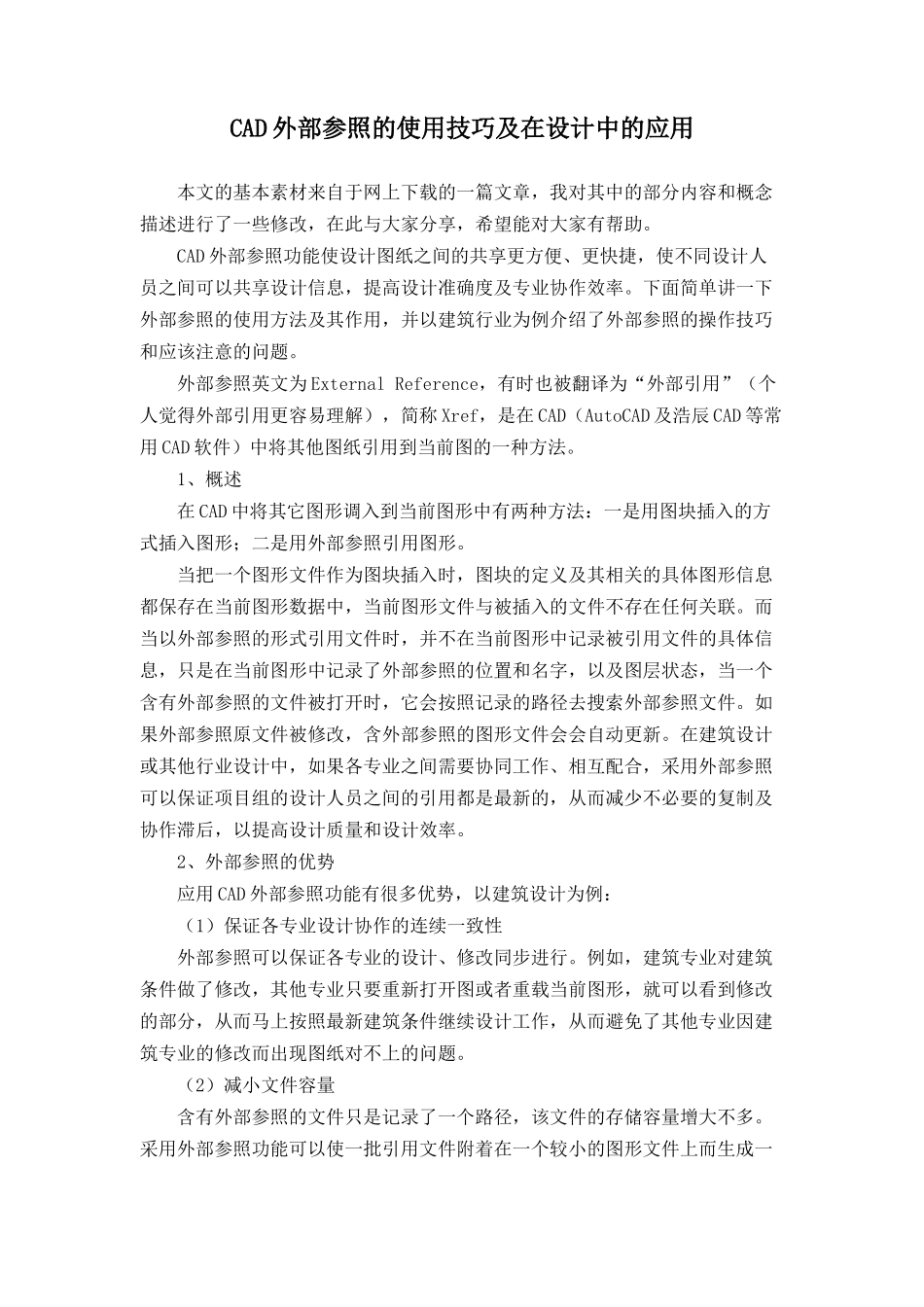

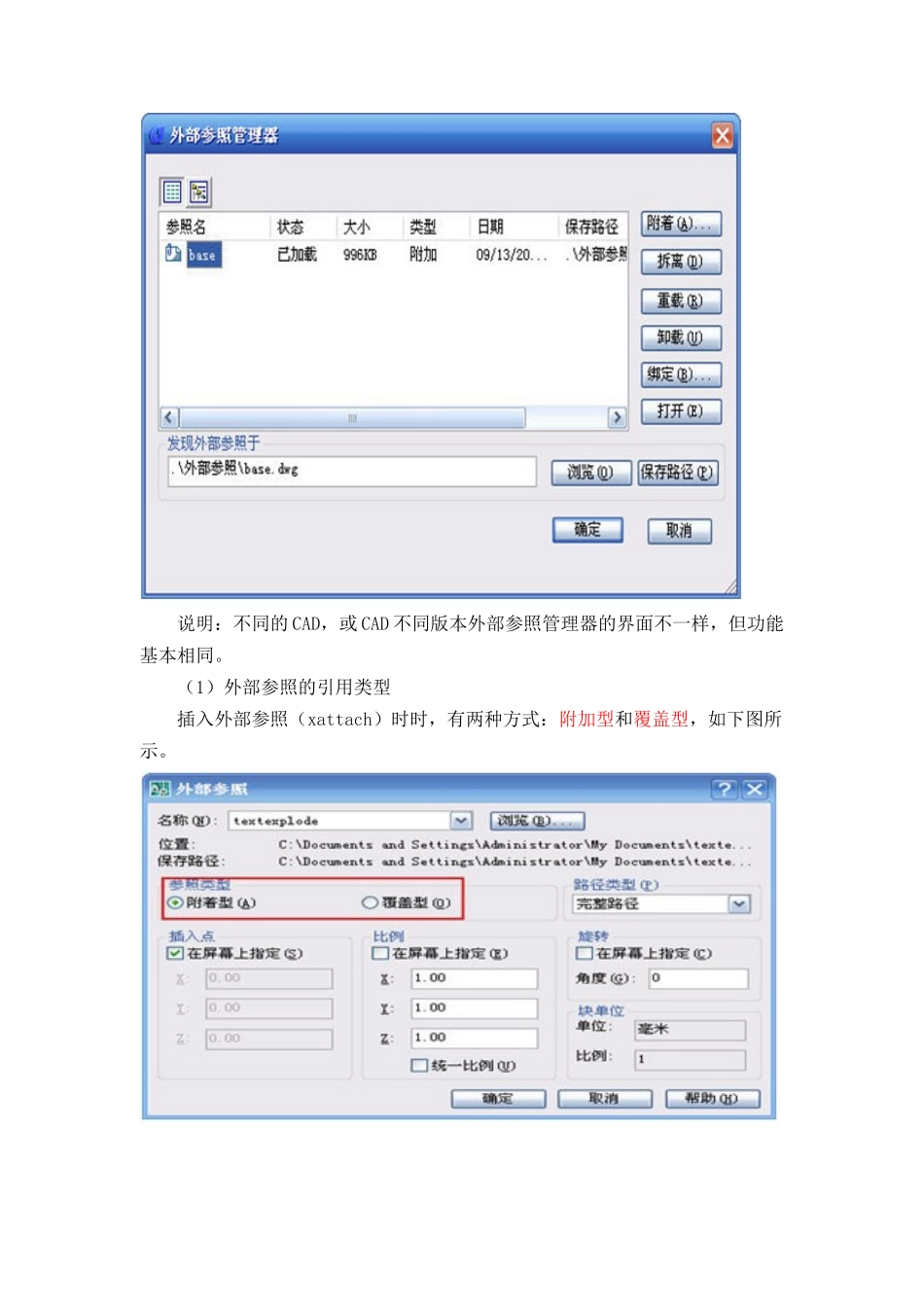

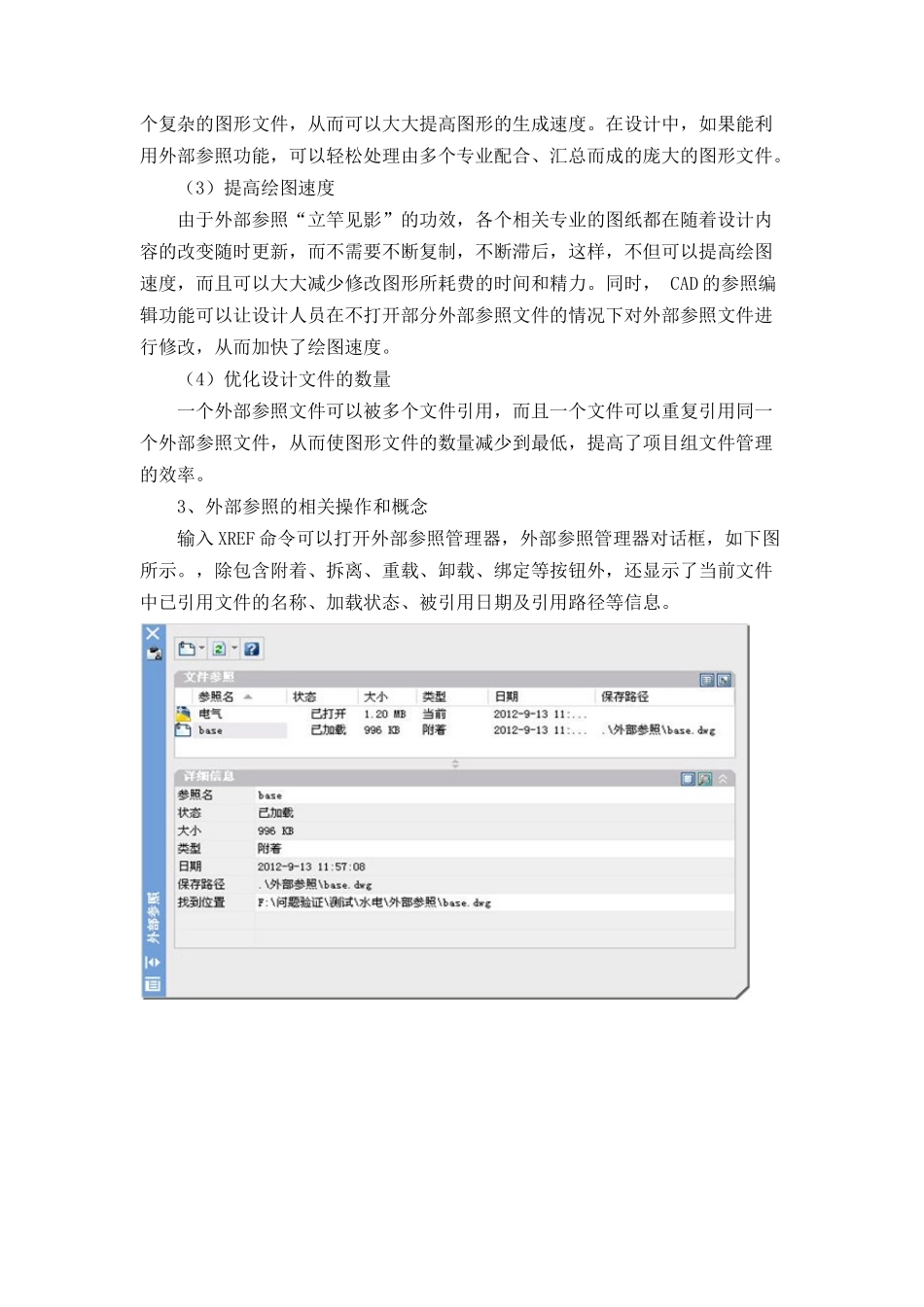

CAD外部参照的使用技巧及在设计中的应用本文的基本素材来自于网上下载的一篇文章，我对其中的部分内容和概念描述进行了一些修改，在此与大家分享，希望能对大家有帮助。CAD外部参照功能使设计图纸之间的共享更方便、更快捷，使不同设计人员之间可以共享设计信息，提高设计准确度及专业协作效率。下面简单讲一下外部参照的使用方法及其作用，并以建筑行业为例介绍了外部参照的操作技巧和应该注意的问题。外部参照英文为ExternalReference，有时也被翻译为“外部引用”（个人觉得外部引用更容易理解），简称Xref，是在CAD（AutoCAD及浩辰CAD等常用CAD软件）中将其他图纸引用到当前图的一种方法。1、概述在CAD中将其它图形调入到当前图形中有两种方法：一是用图块插入的方式插入图形；二是用外部参照引用图形。当把一个图形文件作为图块插入时，图块的定义及其相关的具体图形信息都保存在当前图形数据中，当前图形文件与被插入的文件不存在任何关联。而当以外部参照的形式引用文件时，并不在当前图形中记录被引用文件的具体信息，只是在当前图形中记录了外部参照的位置和名字，以及图层状态，当一个含有外部参照的文件被打开时，它会按照记录的路径去搜索外部参照文件。如果外部参照原文件被修改，含外部参照的图形文件会会自动更新。在建筑设计或其他行业设计中，如果各专业之间需要协同工作、相互配合，采用外部参照可以保证项目组的设计人员之间的引用都是最新的，从而减少不必要的复制及协作滞后，以提高设计质量和设计效率。2、外部参照的优势应用CAD外部参照功能有很多优势，以建筑设计为例：（1）保证各专业设计协作的连续一致性外部参照可以保证各专业的设计、修改同步进行。例如，建筑专业对建筑条件做了修改，其他专业只要重新打开图或者重载当前图形，就可以看到修改的部分，从而马上按照最新建筑条件继续设计工作，从而避免了其他专业因建筑专业的修改而出现图纸对不上的问题。（2）减小文件容量含有外部参照的文件只是记录了一个路径，该文件的存储容量增大不多。采用外部参照功能可以使一批引用文件附着在一个较小的图形文件上而生成一个复杂的图形文件，从而可以大大提高图形的生成速度。在设计中，如果能利用外部参照功能，可以轻松处理由多个专业配合、汇总而成的庞大的图形文件。（3）提高绘图速度由于外部参照“立竿见影”的功效，各个相关专业的图纸都在随着设计内容的改变随时更新，而不需要不断复制，不断滞后，这样，不但可以提高绘图速度，而且可以大大减少修改图形所耗费的时间和精力。同时，CAD的参照编辑功能可以让设计人员在不打开部分外部参照文件的情况下对外部参照文件进行修改，从而加快了绘图速度。（4）优化设计文件的数量一个外部参照文件可以被多个文件引用，而且一个文件可以重复引用同一个外部参照文件，从而使图形文件的数量减少到最低，提高了项目组文件管理的效率。3、外部参照的相关操作和概念输入XREF命令可以打开外部参照管理器，外部参照管理器对话框，如下图所示。，除包含附着、拆离、重载、卸载、绑定等按钮外，还显示了当前文件中已引用文件的名称、加载状态、被引用日期及引用路径等信息。说明：不同的CAD，或CAD不同版本外部参照管理器的界面不一样，但功能基本相同。（1）外部参照的引用类型插入外部参照（xattach）时时，有两种方式：附加型和覆盖型，如下图所示。一般情况下，二者可不加区别，只有当发生嵌套引用（作为外部参照图形中还插入了其他外部参照）时，二者的差别才会显示出来。前者，嵌套的外部参照也会链接到当前图形文件中。而后者，嵌套的外部参照则不会链接到当前图形文件中，这种方式也可避免出现循环引用（当前文件通过另一文件引用它自己）的情况。（2）外部参照的拆离与卸载对于当前图形不需要的外部参照文件，用外部参照管理器对话框中的拆离按钮将其删除，此时删除的文件与当前文件不存在任何关联。如果想隐去某个外部参照文件，不想切断它与当前文图件的关联时，用外部参照管理器对话框中的卸载按钮将其暂时隐去。但当重载外部参照时，所有信息都将恢复，这种操作和图层的冻结与解冻极为相似，可以明显提...
