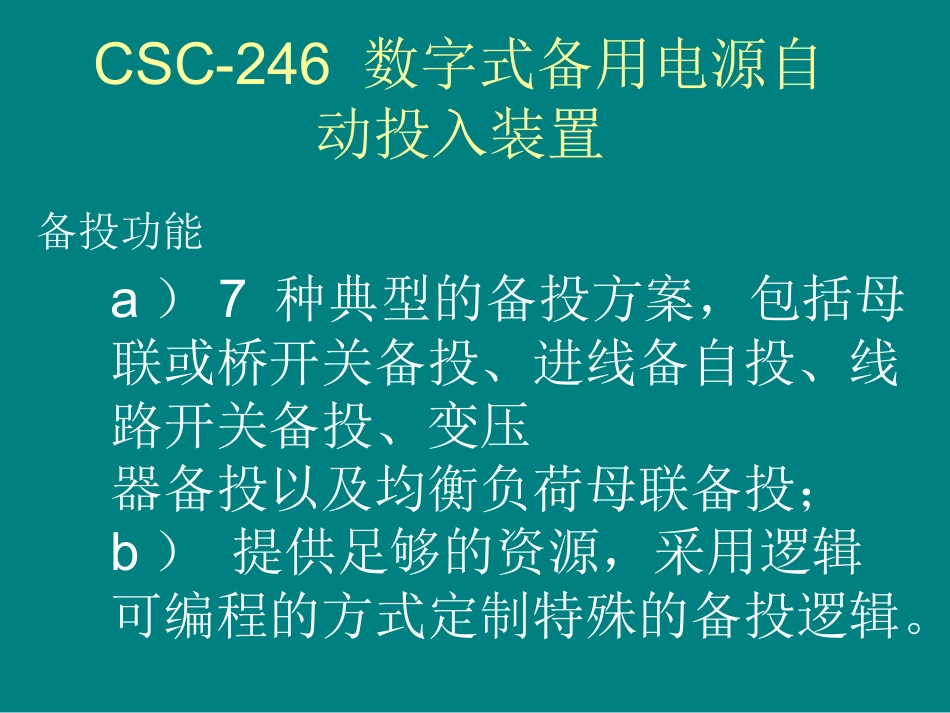

CSC-246 数字式备用电源自动投入装置VIP免费

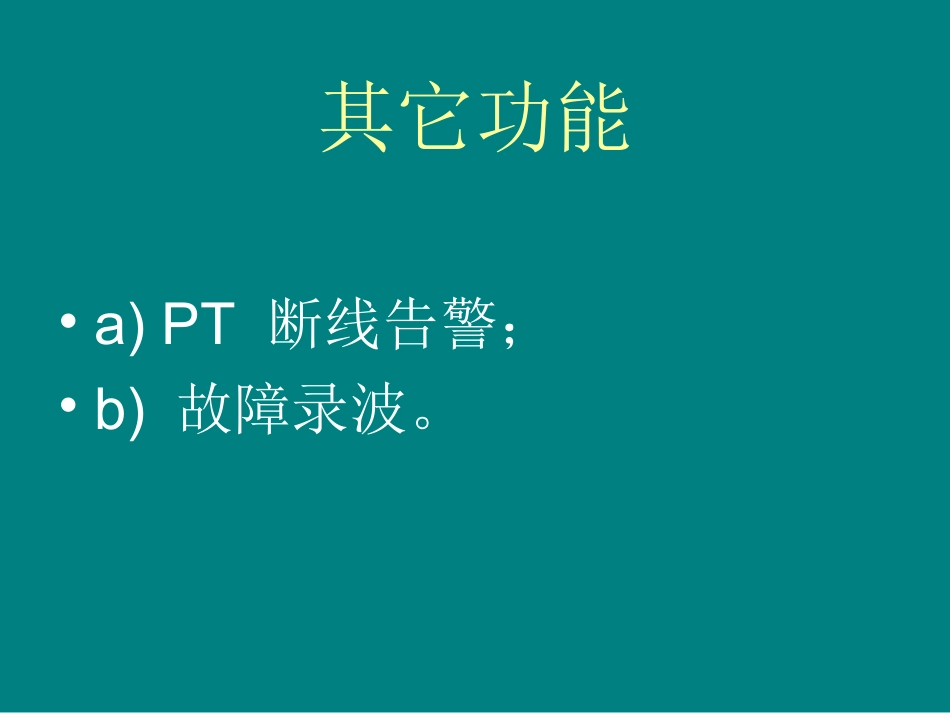

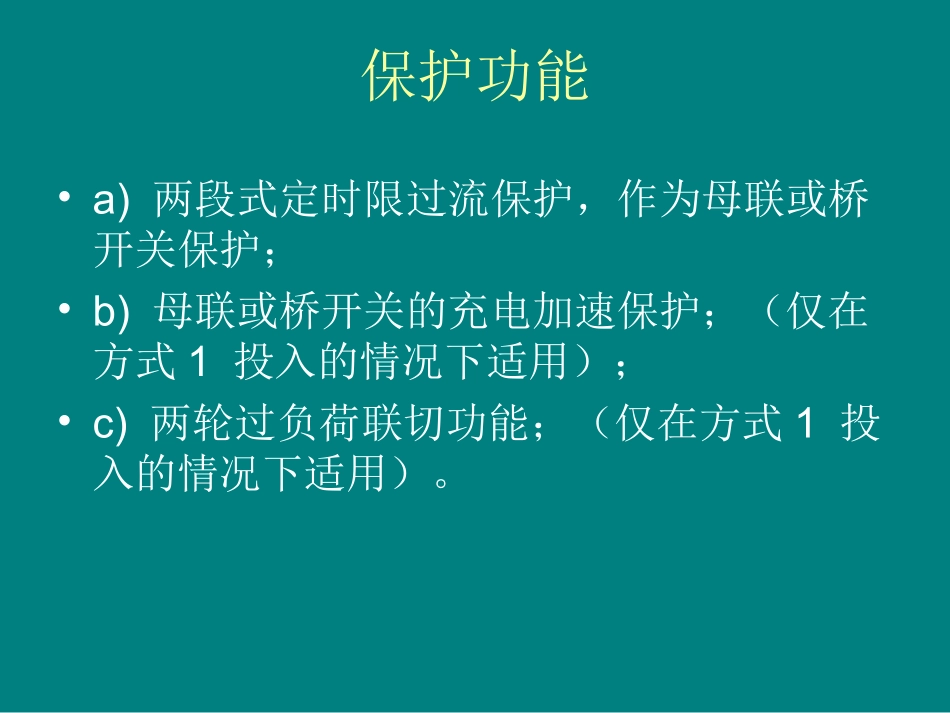

CSC-246数字式备用电源自动投入装置备投功能a）7种典型的备投方案，包括母联或桥开关备投、进线备自投、线路开关备投、变压器备投以及均衡负荷母联备投；b）提供足够的资源，采用逻辑可编程的方式定制特殊的备投逻辑。保护功能•a)两段式定时限过流保护，作为母联或桥开关保护；•b)母联或桥开关的充电加速保护；（仅在方式1投入的情况下适用）；•c)两轮过负荷联切功能；（仅在方式1投入的情况下适用）。其它功能•a)PT断线告警；•b)故障录波。备投原理•“充电”的条件为：•a)不是所有启动条件都满足；•b)无任何闭锁条件。•“充满电”的条件为：•以上两条件同时满足超过10秒，即“充电”10秒后，动作充满电。•“放电”条件：•a)任一个闭锁条件满足；•b)备投动作出口后。•“动作”条件：•a）充电满；•b）启动条件全部满足；•c）闭锁条件全不满足；•d）延时T内a、b、c条件均满足方案一备投逻辑•正常运行时，Ⅰ、Ⅱ母均有压，DL1、DL2、在合位，DL3在分位。•Ⅰ母失压，延时T1跳开DL1、检测Ⅱ母有压延时T3合3DL保证正常供电。•Ⅱ母失压，延时T2跳开DL2、检测Ⅰ母有压延时T3合3DL保证正常供电。•1DL或2DL偷跳时，延时T3合3DL保证正常供电。为防止PT断线时备自投误动，取线路电流作为母线失压的闭锁判据。•方案中还考虑了两轮过负荷联切、两段过流保护及手合加速保护，这些功能独立于备投•逻辑，可通过相应的软压板投退。•以上备投动作过程分解为下列动作逻辑：•a)动作逻辑1：以Ⅰ母失压、线路Ⅰ无流、Ⅱ母有压作为启动条件，1DL分闸位置、3DL•合闸位置作为闭锁条件，以T1延时跳开1DL开关。•b)动作逻辑2：以1DL开关分闸位置、Ⅰ母失压、Ⅱ母有压作为启动条件，3DL合闸位•置作为闭锁条件，以T3延时合上3DL开关。•c)动作逻辑3：以Ⅱ母失压、Ⅱ线路无流、Ⅰ母有压作为启动条件，2DL分闸位置、3DL•合闸位置作为闭锁条件，以T2延时跳开2DL开关。•d)动作逻辑4：以2DL开关分闸位置、Ⅱ母失压、Ⅰ母有压作为启动条件，3DL合闸位•置作为闭锁条件，以T3延时合上3DL开关。•方案一“充电”条件：•a)Ⅰ母、Ⅱ母均有压；•b)1DL、2DL合位，3DL分位；•c)方案1控制字投入；•d)备投压板投入；•方案一“放电”条件：•a)3DL合位；•b)备投保护动作出口；•c)有外部闭锁信号。充电灯、出口灯监视功能•装置面板液晶屏左侧设置了十一只红绿双色指示灯，亮绿灯指示充电满，亮红灯指示动•作出口。备投逻辑方案包括一系列动作出口逻辑，指示灯序号与这一系列动作的出口序号相•对应（出口序号的定义见端子图）。备投方案不同或同一备投方案的不同运行方式，指示灯的•亮灭情况亦不尽相同，详见表9－1。为便于运行监视及维护，用户可根据实际断路器的名称，•对照备投方案具体逻辑在面板上作进一步的标释。表9－1面板指示灯含义对照表
