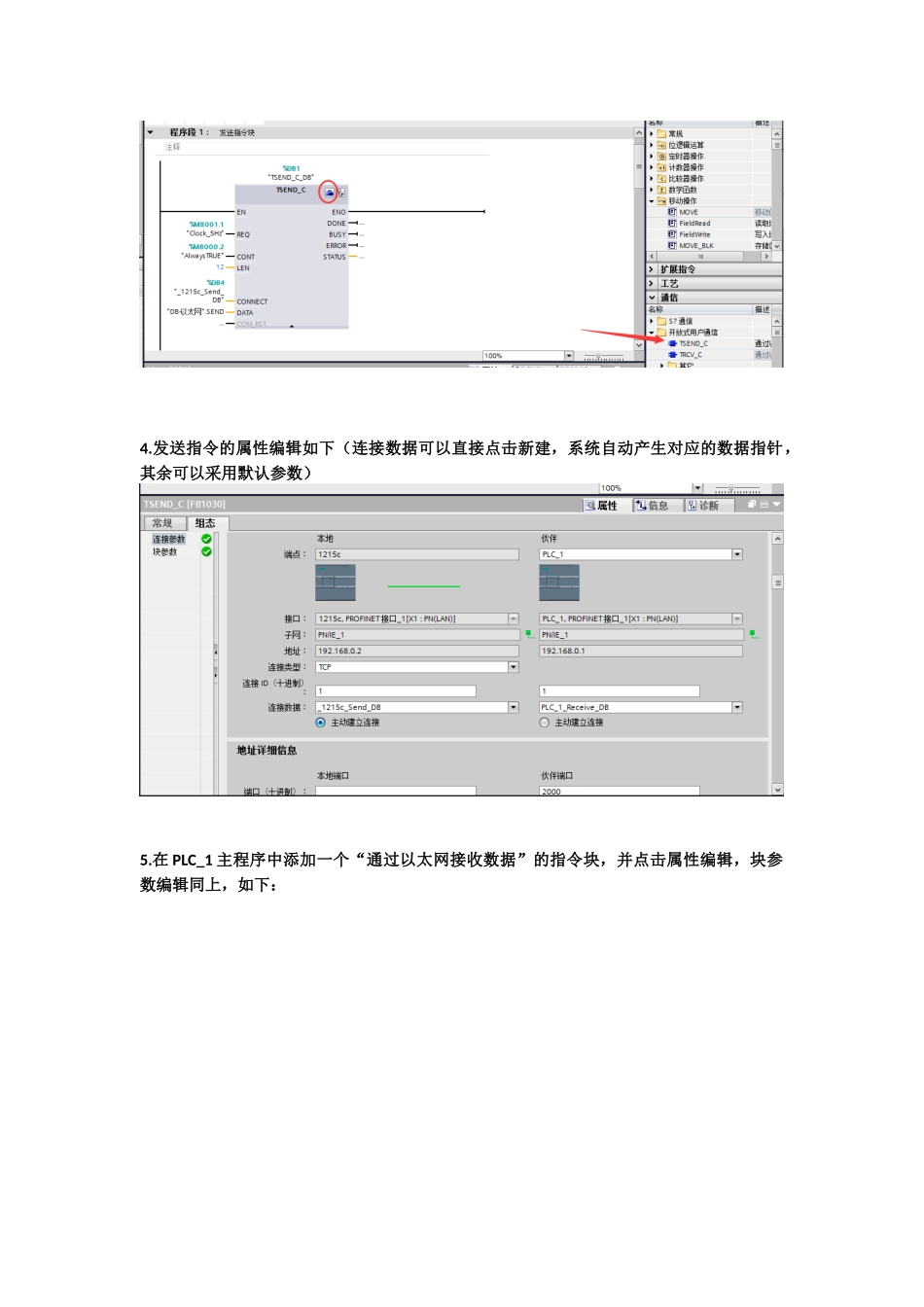

S7-1200PLC之间TCP通信实例步骤_第2页
2/4

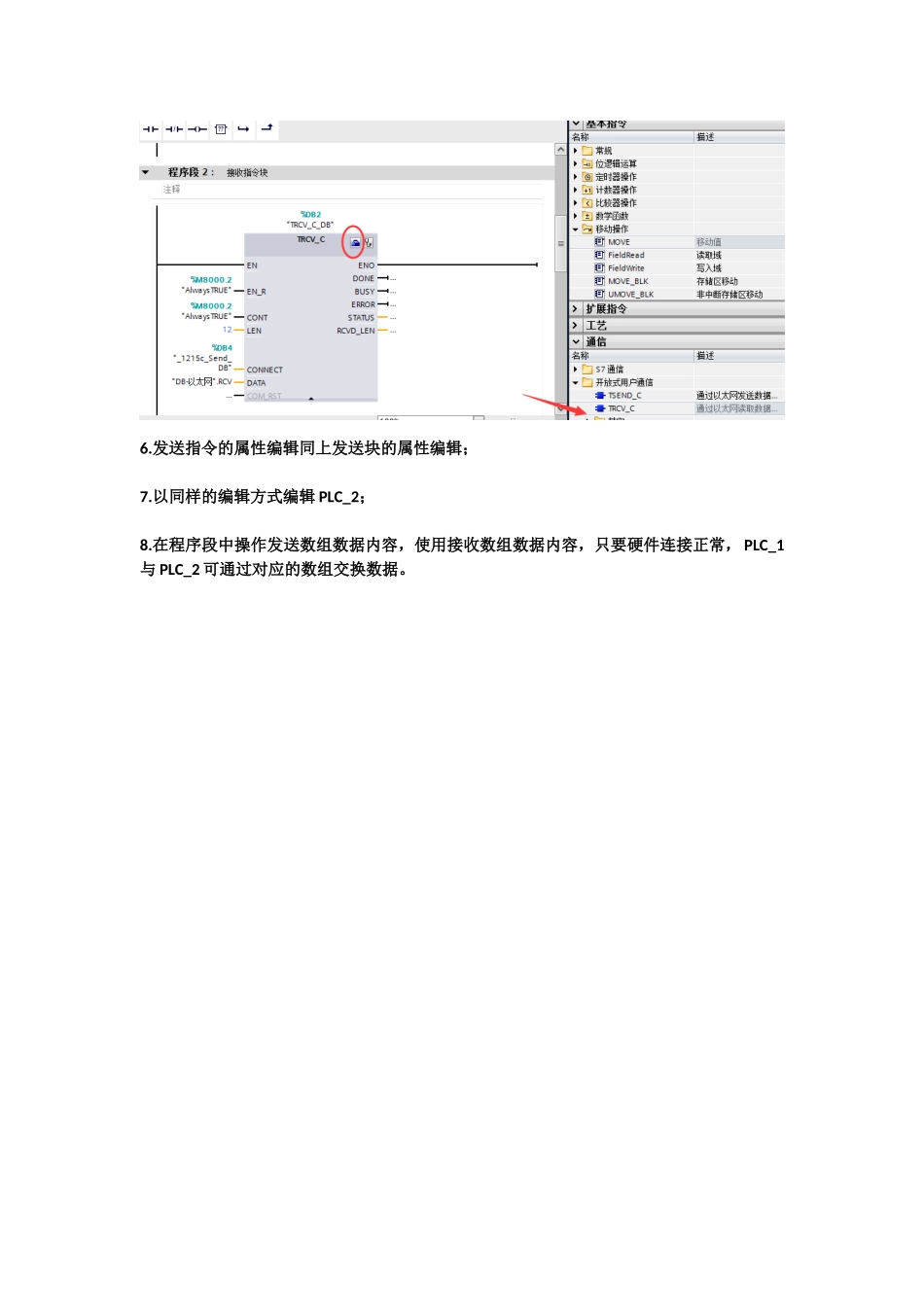

S7-1200PLC之间TCP通信实例步骤_第3页
3/4
西门子S7-1200PLC与PLC之间以太网通信操作心得1.软件组态:新建两个CPU,在组态界面的网络视图手绘连接两个PLC的以太网口,如下:2.在两个CPU以太网口的属性中设置IP地址,设置同一网段,方便调试;3.在PLC_1程序块中添加一个背景数据块,新建接收数组跟发送数组,以方便存放接收或发送数据,例程如下:4.在PLC_1主程序中添加一个“通过以太网发送数据”的指令块(发送使能REQ以下案例是通过5HZ的频率触发),并点击属性编辑,编辑好属性后CONNET自动产生,将背景数据块的填入DATA位置,LEN是数据长度,如下:4.发送指令的属性编辑如下(连接数据可以直接点击新建,系统自动产生对应的数据指针,其余可以采用默认参数)5.在PLC_1主程序中添加一个“通过以太网接收数据”的指令块,并点击属性编辑,块参数编辑同上,如下:6.发送指令的属性编辑同上发送块的属性编辑;7.以同样的编辑方式编辑PLC_2;8.在程序段中操作发送数组数据内容,使用接收数组数据内容,只要硬件连接正常,PLC_1与PLC_2可通过对应的数组交换数据。
