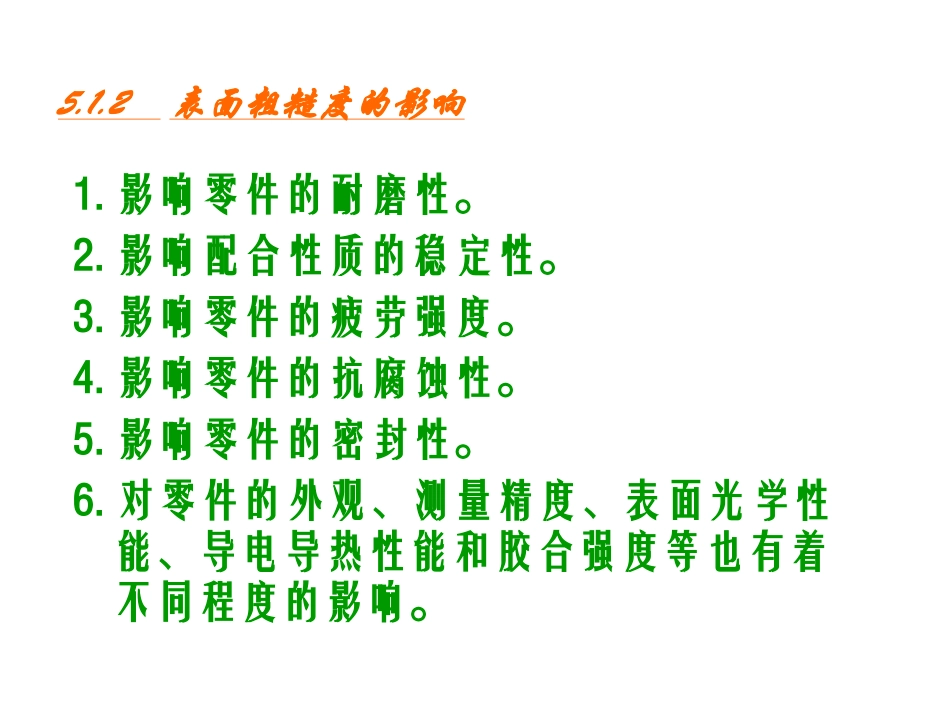

第三讲表面粗糙度及检测5.1概述5.1.1表面粗糙度的定义完工零件实际表面轮廓表面轮廓波纹度轮廓宏观形状轮廓λ实际表面轮廓零件表面几何形状误差及其组成成份表面粗糙度轮廓5.1.2表面粗糙度的影响1.影响零件的耐磨性。2.影响配合性质的稳定性。3.影响零件的疲劳强度。4.影响零件的抗腐蚀性。5.影响零件的密封性。6.对零件的外观、测量精度、表面光学性能、导电导热性能和胶合强度等也有着不同程度的影响。5.2.1基本术语5.2表面粗糙度评定参数及其数值1.取样长度l指测量或评定表面粗糙度时，所规定的一段基准线的长度用l表示。目的:限制、减弱波纹度、形状误差的影响至少包括五个峰值，五个谷值，并为标准长度。0.08，0.25，0.8，2.5，8.02.评定长度Ln由于零件的表面粗糙度不一定很均匀，在一个取样长度上往往不能合理反映某一表面粗糙度特征，需在表面上取几个取样长度。Ln=5l中线lnlllll取样长度和评定长度3.轮廓最小二乘中线mlryi最小二乘中线表面粗造度轮廓的最小二乘中线min12niiy4.轮廓算术平均中线m算术平均中线lrF1′F2′Fi′F1F2Fi表面粗造度轮的算术平均中线'11nniiiiFF5.2.2评定参数及数值1.轮廓算术平均偏差Ra轮廓算术平均偏差Ra的确定Raxynyiy1y2dxylRal01niiynRa11近似为2.微观不平度十点高度Rz在取样长度内５个最大的轮廓峰高ypi平均值与5个最大轮廓谷深yvi平均值之和。55151iviipizyyR3.轮廓最大高度Ry在取样长度内，轮廓的峰顶线和谷底线之间的距离。峰顶线和谷底线平行于中线且分别通过轮廓最高点和最低点。Ry=︱Ypmax︱+︱Yvmax︱4.轮廓单峰平均间距S5.轮廓微观不平度的平均间距Sm6.轮廓支撑长度率tp7.表面粗糙度参数值5.3表面粗糙度代号及标注5.3.1表面粗糙度的基本符号a为基本符号，表示表面可以用任何方法获得；b表示表面是用去除材料的方法获得的；c表示表面是用不去除材料的方法获得的。abc5.3.2表面粗糙度的代号a1，a2——粗糙度幅度参数代号及其数值（mm）；b——加工要求、镀覆、涂覆、表面处理或其他说明等；c——取样长度（mm）或波纹度（mm）；d——加工纹理方向符号；e——加工余量（mm）；f——粗糙度间距参数值（mm）(e)bc/fa1a2d5.3.3表面粗糙度的标注•标注时将其标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指向被注表面。•高度参数：当选用Ra时，只需在代号中标出其参数值，“Ra”本身可以省略；•当选用Rz或Ry时，参数和参数值都应标出；•当允许实测值中，超过规定值的个数少于总数的16%时，应在图中标注上限值和下限值，•当所有实测值不允许超过规定值时，应在图样上标注最大值或最小值。•取样长度：如按国标选用，则可省略标注；•表面加工纹理方向：指表面微观结构的主要方向，由所采用的加工方法或其它因素形成，必要时才规定。（1）表面粗糙度代（符）号应注在可见轮廓线、尺寸线、尺寸界线或它们的延长线上，也可以注在指引线上。符号的尖端必须从材料外指向被注表面，代号中数字及符号的方向必须与尺寸线上的数字方向一致。表面粗糙度代号标注示例（2）当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种符号、代号可以统一注在图样的右上角，并加注“其余”两字。（3）当零件的所有表面具有相同的表面粗糙度要求时的标注。零件所有表面具有相同要求的表面粗糙度（4）当齿轮、蜗轮、渐开线花键等工作表面没有画出齿形时，其表面粗糙度代号可注在节圆上。齿轮、花键表面粗糙度标注示例（5）螺纹工作表面没有画出牙形时的标注。螺纹表面粗糙度标注示例（6）尽量采用简化标注。表面粗糙度简化代号的标注示例（7）中心孔的工作表面，键槽工作表面、圆角、倒角的表面粗糙度代号标注。表面粗糙度标注示例（8）同一表面上有不同的表面粗糙度要求时，需用细实线画出其分界线并注出相应的表面粗糙度代号和尺寸。以及用细实线连接的不连续的同一表面，其粗糙度代号只注一次。表面粗糙度标注示例（9）对零件上的连续表面及重复要素（如孔、槽、齿等）的表面的标注。表面粗糙度标注示例5.3.4表明粗糙度的选择1.评定参数的选择：如无特殊要求，一般仅...
