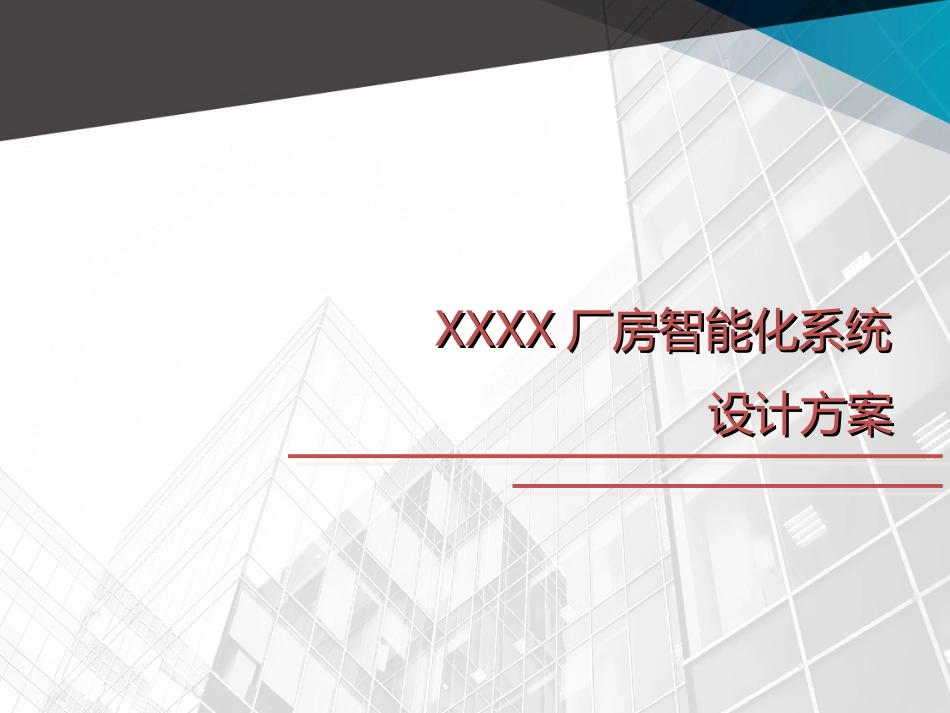

XXXX厂房弱电智能化系统设计方案VIP免费

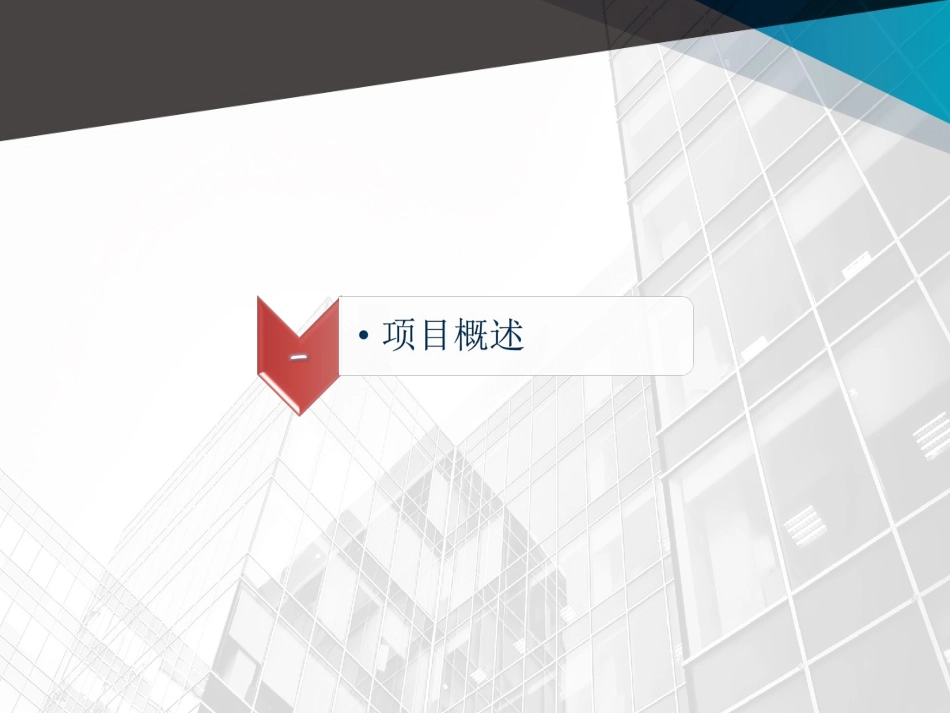

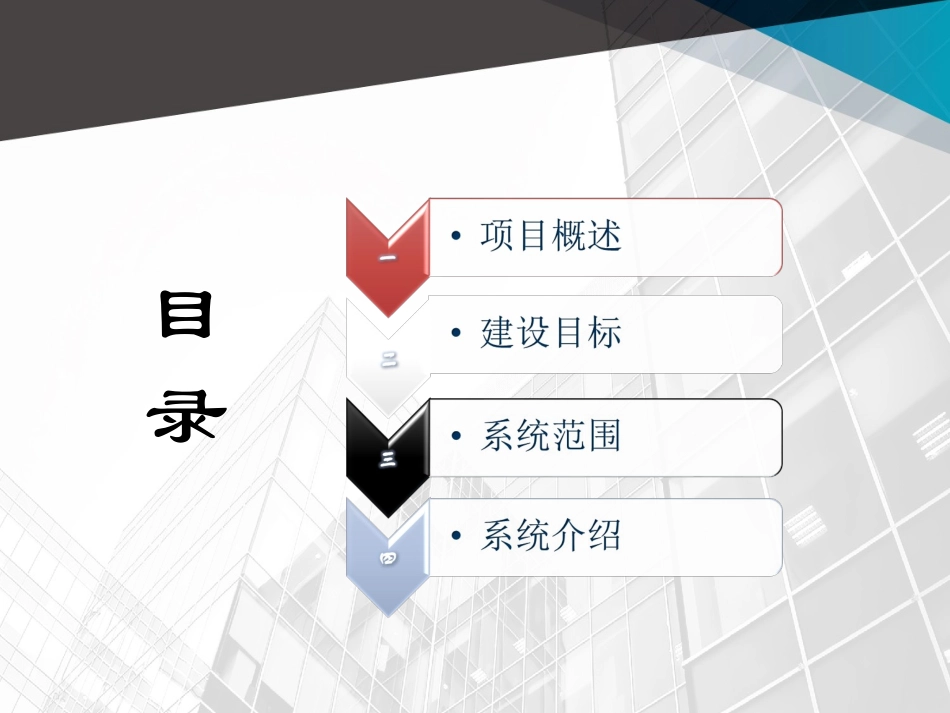

XXXXXXXX厂房智能化系统厂房智能化系统设计方案设计方案目录项目概述规划用地面积：30466平方米总建筑面积：35674.05平方米其中：1#厂房4384.83平方米；2#厂房7289.92平方米；3#厂房6333.1平方米4#厂房6333.1平方米；5#厂房6333.1平方米；综合楼5289.92；建筑占地面积：11234.37平方米建设目标拟将厂区建设成为一座具有国内外先进水平的，符合高科技生产基地的智能化办公、生产区。智能化系统包含以下特点：高效：将建筑的结构、系统、服务、管理四个基本要素进行优化组合，提供一个投资合理，具有安全、舒适、快捷的服务、科研、办公环境，从而提高工作效率；节能：通过现代化科技监视、控制手段，采用计算机网络对楼宇机电设备及其系统进行最佳控制，大幅度降低楼宇设备系统的运行、维护、管理成本，达到有效延长以及合理利用能源的目的；科学管理：建设厂区通讯自动化和办公自动化系统，为服务、科研、办公的管理手段创造一个优越的环境，并为正常的生产提供优质环境；降低管理成本：建立起集中监控、人机界面、信息共享基础上的综合管理模式，从而实现减少维护管理人员，各系统信息显示集中、直观、降低运行成本，建设一个支持厂区内设备监控自动化、安全防范自动化、网络通信自动化的先进的、开放的平台。系统范围综合布线系统系统拓扑图综合布线系统作为神经网络，为厂区提供一个支持千兆数据、语音信号传输的布线网络；建设一个支持厂区智能化系统信息传输的神经网络，支持电话、传真、电脑、图像、安全防范（根据厂区计算机系统的复杂程度，安防系统另行建设一套网络传输介质）、智能控制等信号的传送，实施统一的规划、统一的设计和统一的施工。水平区屏蔽六类网线及配件满足“千兆到桌面”终端点位支持语音、数据互相转换，维护便捷重要网络的布线物理分隔，安全又高效数据传输主干采用多模光缆，稳定、高速、易扩展计算机网络系统内网：计算机内网网络系统采用三层网络结构，即核心层、汇聚层、接入层，实现千兆到桌面。外网：计算机外网网络系统采用三层网络结构，即核心层、汇聚层、接入层，实现千兆到桌面。可以访问INTERNET的计算机外网系统。智能化专网：包括控制网核心层网络设备，包括核心交换机、服务器及存储设备等主要是保证大楼内部智能化系统运营的网络平台。无线网络：无线AP采用POE供电，覆盖厂房内，通过无线局域网的应用，实现无线信号全厂房覆盖。系统拓扑图本次设计厂区网（含内网和外网）和智能化专网和无线网络四套计算机网络。四套网络物理隔离，独立设计。程控电话交换机系统通过少量的承租外线满足整个局的办公电话，减少运营成本。系统设计一定内线和外线扩展余量。系统拓扑图程控交换机，全称为存储程序控制交换机（与之对应的是布线逻辑控制交换机，简称布控交换机），也称为程控数字交换机或数字程控交换机。通常专指用于电话交换网的交换设备，它以计算机程序控制电话的接续。程控交换机是利用现代计算机技术，完成控制、接续等工作的电话交换机。无线对讲系统建设厂房内无线对讲系统对于客服、保安等部门各项管理工作有着极大的便利。当紧急事件发生，一套覆盖整个住宅区的无线对讲系统能够快速组织调动人员，有效实施应急预案。主要功能：本系统采用数字无线对讲系统基站异频中转技术，用来扩大对讲机通讯范围；单元楼内部布设天馈分布系统，解决室内信号覆盖问题；数字语音功能：组呼、私密呼叫、全部呼叫；其他应用：文字短信发送、GPS定位卫星有线电视系统接收当地有线电视台地区有线电视信号（包括加密频道）接收通过自办电视节目（播放DVD、VCD盘和录像带及广播节目等）预留卫星电视接收信号接口系统拓扑图电视已经成为目前影响最大的信息传播媒体之一，特别是随着电视技术的发展，电视作为宽带、高速的多媒体信息传输的重要途径，将给人们提供丰富多彩的视频内容。针对本项目的CATV系统工程的具体情况以及今后的多功能应用，在综合楼设置卫星有线电视系统将有非常重要的意义。RFID厂区一卡通系统厂区考勤系统厂区准确定位危险区域报警人工信息管理设备管理功能随身电子档案真实个人信息工人信用额度收集...
