sbs防水卷材施工方案VIP专享VIP免费

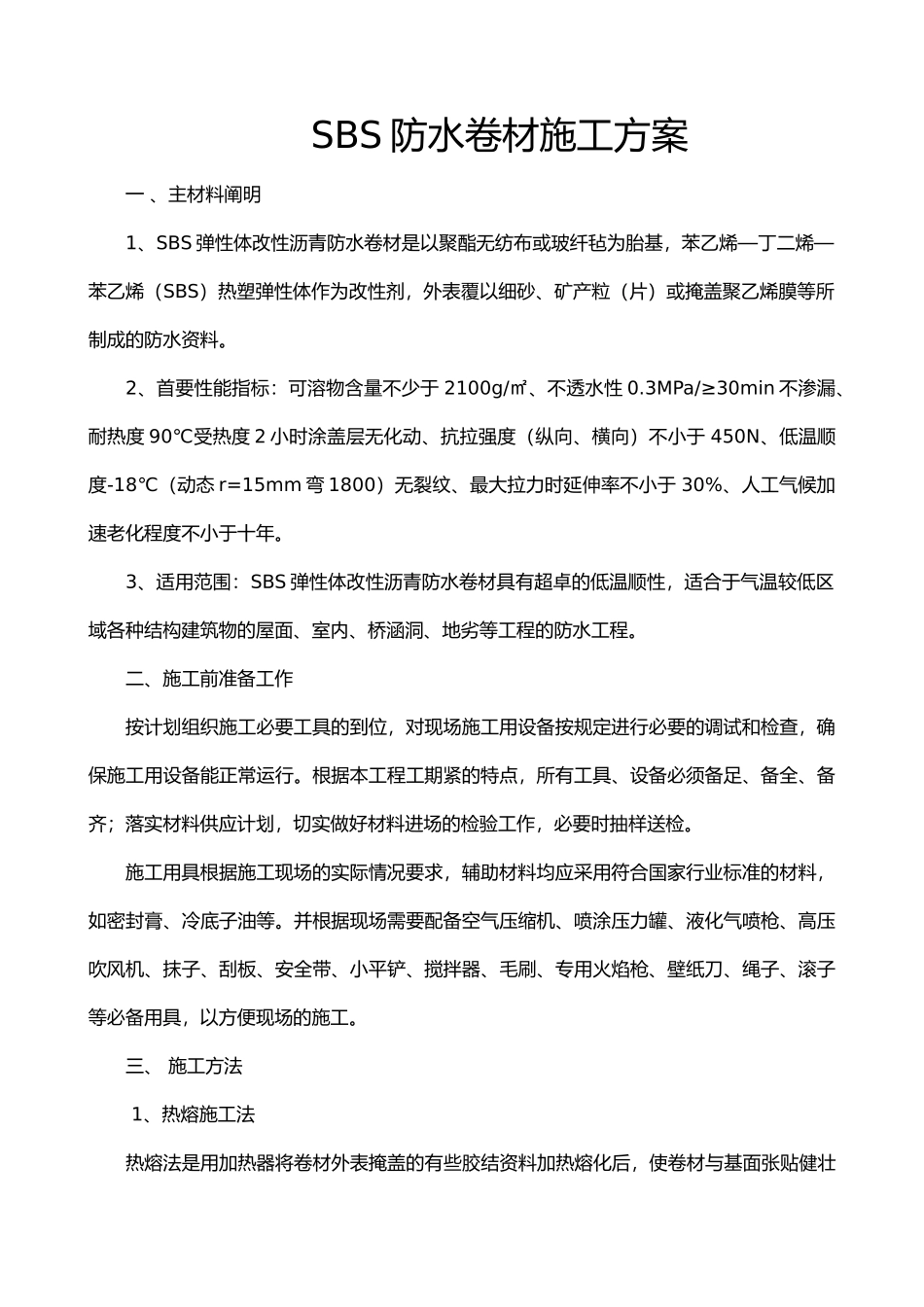

SBS防水卷材施工方案一、主材料阐明1、SBS弹性体改性沥青防水卷材是以聚酯无纺布或玻纤毡为胎基，苯乙烯—丁二烯—苯乙烯（SBS）热塑弹性体作为改性剂，外表覆以细砂、矿产粒（片）或掩盖聚乙烯膜等所制成的防水资料。2、首要性能指标：可溶物含量不少于2100g/㎡、不透水性0.3MPa/≥30min不渗漏、耐热度90℃受热度2小时涂盖层无化动、抗拉强度（纵向、横向）不小于450N、低温顺度-18℃（动态r=15mm弯1800）无裂纹、最大拉力时延伸率不小于30%、人工气候加速老化程度不小于十年。3、适用范围：SBS弹性体改性沥青防水卷材具有超卓的低温顺性，适合于气温较低区域各种结构建筑物的屋面、室内、桥涵洞、地劣等工程的防水工程。二、施工前准备工作按计划组织施工必要工具的到位，对现场施工用设备按规定进行必要的调试和检查，确保施工用设备能正常运行。根据本工程工期紧的特点，所有工具、设备必须备足、备全、备齐；落实材料供应计划，切实做好材料进场的检验工作，必要时抽样送检。施工用具根据施工现场的实际情况要求，辅助材料均应采用符合国家行业标准的材料，如密封膏、冷底子油等。并根据现场需要配备空气压缩机、喷涂压力罐、液化气喷枪、高压吹风机、抹子、刮板、安全带、小平铲、搅拌器、毛刷、专用火焰枪、壁纸刀、绳子、滚子等必备用具，以方便现场的施工。三、施工方法1、热熔施工法热熔法是用加热器将卷材外表掩盖的有些胶结资料加热熔化后，使卷材与基面张贴健壮的方法，施工时在处理好的基面上，用加热器烘烤卷材粘结面使涂盖卷材熔化当发黑、发亮呈现熔融层即可推卷材张贴滚压、粘牢以使边沿处挤出熔融物为度。选用专用喷枪靠火焰熔化SBS防水卷材外表可溶物至熔融态进行热熔粘铺，严格按国家屋面工程技术规范”（GB50207-2002）等技术标准执行施工，确保施工质量。2、施工步骤2.1基层检查验收基层要求表面干燥，其含水率按规定不应超过8%，或通过覆盖粘结试验。要求表面应平整，保证基层坚硬、不出现起砂、裂缝、松动、起鼓、不平等现象。表面平整检查应采用2m长直尺检查，直尺与基层的间隙不应超过5mm，只允许平缓变化，每米长度内不得多于一处，表面无积水，排水坡度应符合设计要求。防水基层若有缺陷或积水等现象，必须进行处理，合格后方可进行防水层的施工。2.2冷底子油施工先将验收合格的基层进行清理，并在基层上涂喷处理剂，要求处理剂涂喷要均匀，待基层处理干燥后，再进行防水卷材的铺设施工。2.3防水卷材的铺设防水卷材的铺设应按规范要求平行或垂直于屋脊方向铺设。我们计划将防水卷材按粮库的现场实际情况，按顺水方向由低向高平行于屋脊方向或出之于屋脊方向进行铺设。⑴施工前应将验收合格的基层清理干净，并将棱角处尘土吹净。⑵涂刷基层处理剂要均匀一致；⑶基层处理剂干燥后，应按设计要求对屋面防水工程需做附加层的部位进行处理。⑷确定卷材铺贴顺序和铺贴方向，并在基层弹线，然后铺贴卷材。⑸用火焰喷枪或喷灯烘烤卷材的底面和基层的夹角，喷灯距交界处300mm左右，使卷材表面的沥青层液化，边烘烤边向前滚卷材，随后用压辊滚压，使其与基层或与卷材粘结牢固。注意烘烤温度和时间以使沥青层呈融溶状态为度。⑹卷材搭接按以下方法进行：a长边搭接：卷材纵向搭接宽度，单层防水≥80mm，必须仔细操作，先熔去待搭接部位卷材上的防粘层和粒料保护层，同时应熔化接缝两面的粘结胶，然后进行粘合排气，用手持辊压实，并应有明显沥青条；b短边搭接：卷材两端必须全部粘结，搭接宽度，单层宽度应≥100mm，并在基层卷材定位弹线、试铺，按卷材规格、铺设要求、屋面排水坡度、细部尺寸，确定卷材的铺设方案。c同一层相邻两幅卷材铺贴：横向搭接边应错开1500mm以上，且上、下两层卷材禁止相互垂直粘贴。第二道防水施工工艺流程同靠前道设防，但应注意上下两层卷材长边接缝应错开不小于三分之一幅宽，短边搭接缝错开不小于1.5m。d带板岩片卷材短边搭接:需要去掉搭接部位的岩片层，在卷材上定出位置用喷灯加热相关部位后用抹子刮掉板岩部分。⑺卷材铺贴完毕后，必须对搭接部位、端部及卷材收头部位进行密封处理，应嵌涂密封材料、封口胶或冷贴结剂，然后抹平...
