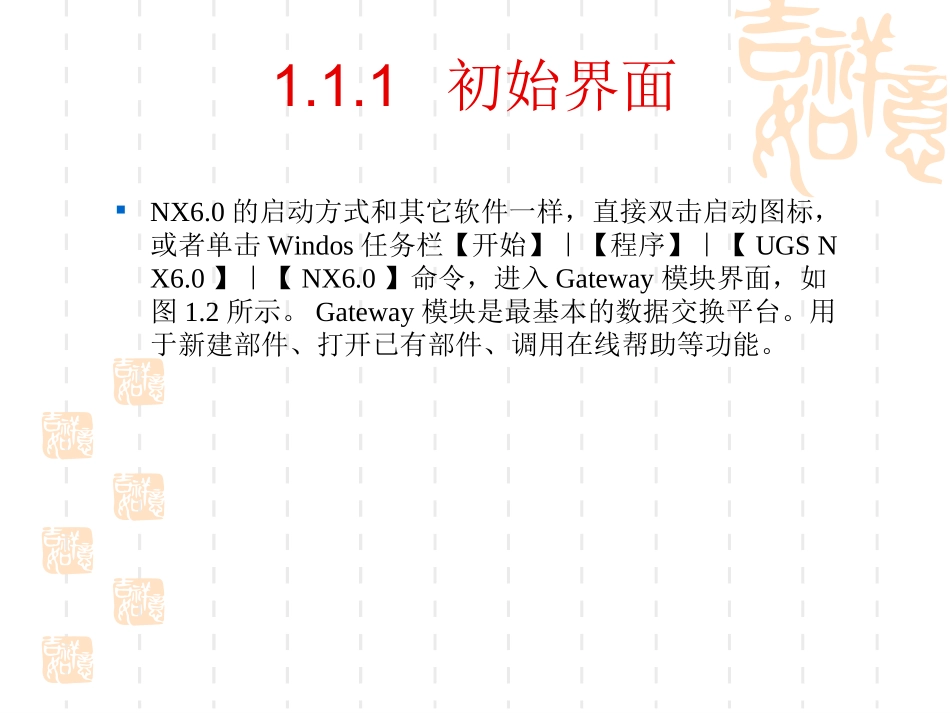

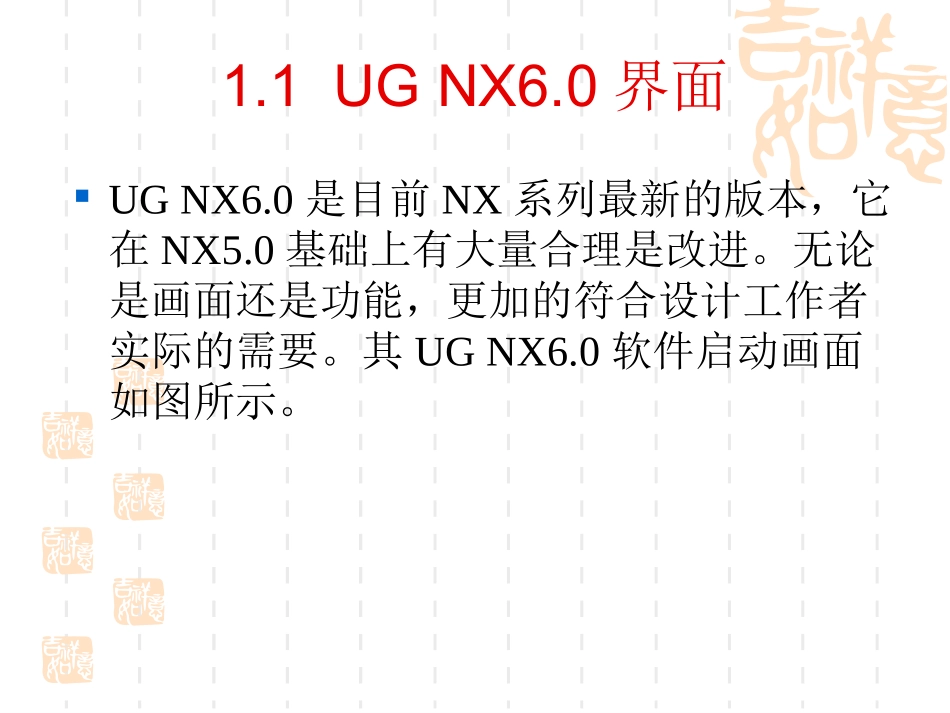

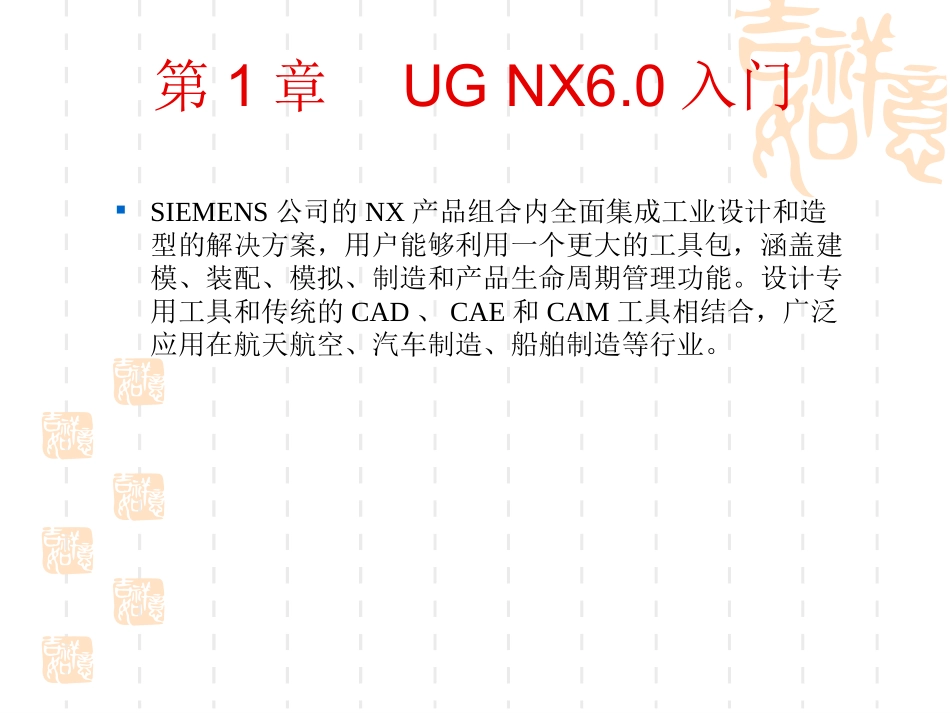

第1章UGNX6.0入门SIEMENS公司的NX产品组合内全面集成工业设计和造型的解决方案，用户能够利用一个更大的工具包，涵盖建模、装配、模拟、制造和产品生命周期管理功能。设计专用工具和传统的CAD、CAE和CAM工具相结合，广泛应用在航天航空、汽车制造、船舶制造等行业。1.1UGNX6.0界面UGNX6.0是目前NX系列最新的版本，它在NX5.0基础上有大量合理是改进。无论是画面还是功能，更加的符合设计工作者实际的需要。其UGNX6.0软件启动画面如图所示。1.1.1初始界面NX6.0的启动方式和其它软件一样，直接双击启动图标，或者单击Windos任务栏【开始】｜【程序】｜【UGSNX6.0】｜【NX6.0】命令，进入Gateway模块界面，如图1.2所示。Gateway模块是最基本的数据交换平台。用于新建部件、打开已有部件、调用在线帮助等功能。1.1.2键盘和鼠标的使用键盘和鼠标是UG软件必须使用到的硬件，其中鼠标需配置为三键鼠标。即左键、中键、右键。软件以MB1表示鼠标左键、MB2表示鼠标中键、MB3表示鼠标右键。键盘和鼠标可以单独使用，也可以配合使用。1.2NX6.0的安装UGNX6.0的安装和其他低版本的NX安装步骤相同，基本功能的NX6.0安装过程包含两部分：授权服务器和主程序。如果需要安装额外功能的模块，需要购买相应的软件包。1.2.1电脑基本要求NX6.0和其他低版本相比，对电脑的配置要求比较高，特别是在曲面造型、加工、分析方面要求更高。如果对软件运行的速度和效率要求有高的要求，用户可以适当提供电脑配置档次。对于一般用户，只要能流畅运行即可。1.2.2启动安装程序用户向SIEMENS软件代理公司购买的软件一般为光盘介质。弹出电脑光驱托盘，把发放的安装光盘放入光驱内，光盘会自动启动安装主界面，如图1.5所示。如果没有启动，也可以进入光盘根目录运行“Launch.exe”文件进入安装主界面。1.2.3安装授权服务器企业用户在安装NX6.0前应确认已经过SIEMENS的授权许可证，并获得相应的授权文件。对企业用户来说，License服务器仅需要安装在服务器中，其他客户端可直接指定服务器及其端口号即可。单机版安装方式与企业板相同，不同的是授权服务器即为本地计算机。NX6.0的授权服务器的默认端口为28000。具体安装授权服务器包含两个步骤：替换计算机名称和安装服务器。1．替换计算机名2．安装1.2.4安装主程序安装主程序比较简单，用户有三种安装的方法可供选择。1.2.5安装不成功解决方法如果安装不成功，软件会有错误提示，用户按照提示修改错误之处即可。一般的常见解决方法如下：1.3常用工具在使用UG进行建模、装配的过程中，经常需要使用到点构造器、矢量构造器、坐标系等工具，如图1.30所示。它们不直接构成所需模型，但起重要的辅助作用。1.3.1点构造器无论是创建点，还是创建曲线甚至是创建曲面，都需要使用到点构造器，如图所示。点构造器存在于点对话框、其中捕捉点工具条是点构造器演变的选择过滤器，如图所示。它们都能完成点的捕捉。1.3.2矢量构造器矢量构造器经常用于拉伸、创建基准轴、拔模等命令，由它确定相应的矢量。矢量构造器不能单独的调出。单击拉伸图标，弹出【拉伸】对话框。单击指定矢量图标，弹出【矢量】对话框。1.3.3坐标系构造器坐标系构造器主要用于绘图时工作坐标系方位的调整，单击菜单栏【格式】｜【WCS】｜【定向】按钮，弹出CSYS对话框，如图1.42所示。1.3.4平面构造器平面构造器主要用于绘图时定义基准平面、参考平面或者切割平面等。平面构造器不能直接的调出，关联在其它命令内，单击菜单栏【插入】｜【修剪】｜【修剪体】按钮，弹出【修剪体】对话框，单击指定平面图标，弹出【平面】对话框，如图所示。1.3.5实例：创建基准平面本实例利用学习过的平面构造器命令，创建各种类型的基准平面。基准平面命令的类型比较多，可以根据3点确定一个平面的理论，通过条件来选择要创建的类型。1.与平面成一定角度2.过3点创建基准平面3.创建平分基准平面4.创建相切基准平面1.4常用操作在UG造型中，设计人员并不是每次的操作都创建几何体。为了方便观察模型，可能会对模型改变颜色、图层、线型等，如图所示。尤其是大的装配模型进行对象...
