GB6458-86 盐雾试验国家标准VIP专享VIP免费

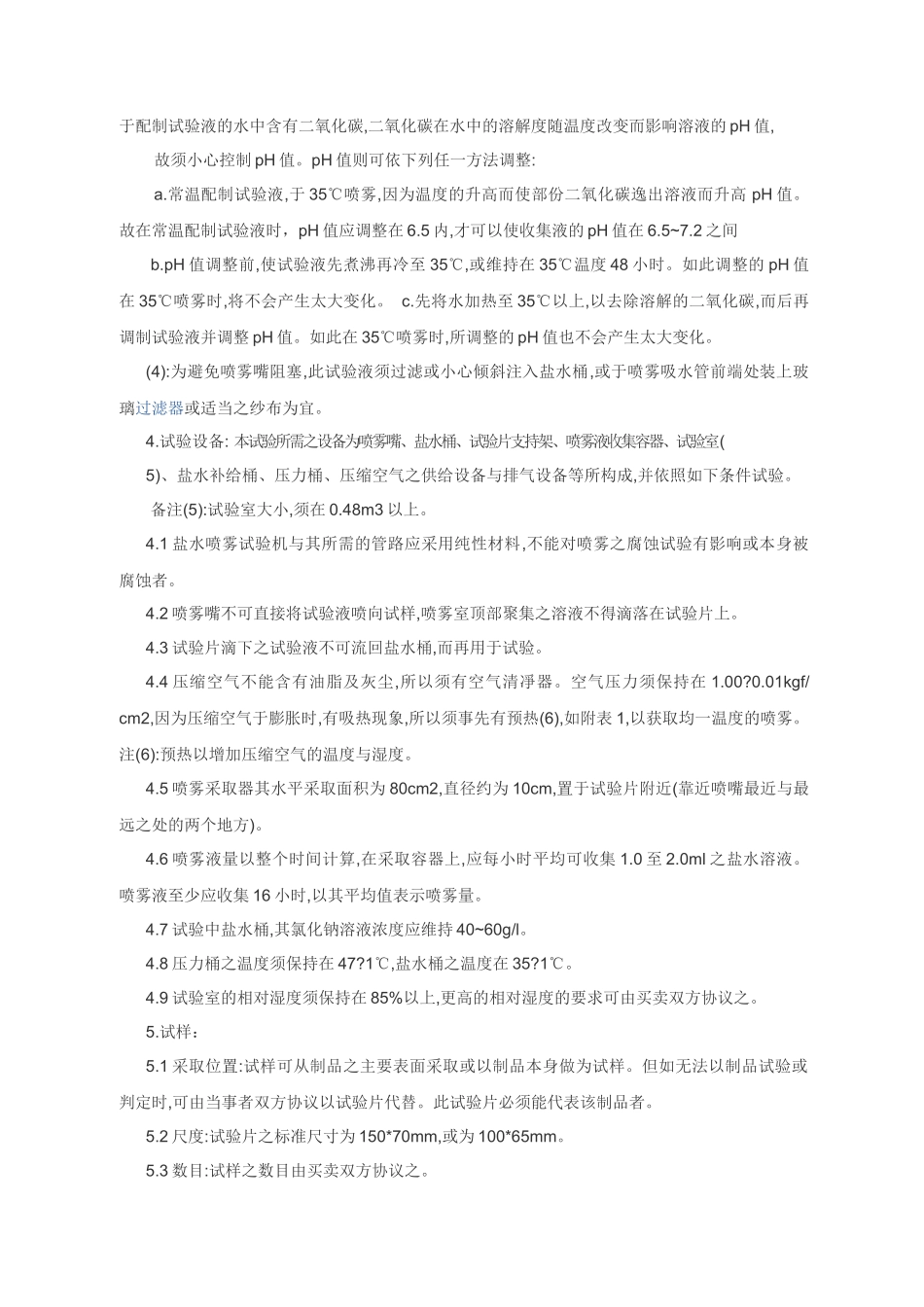

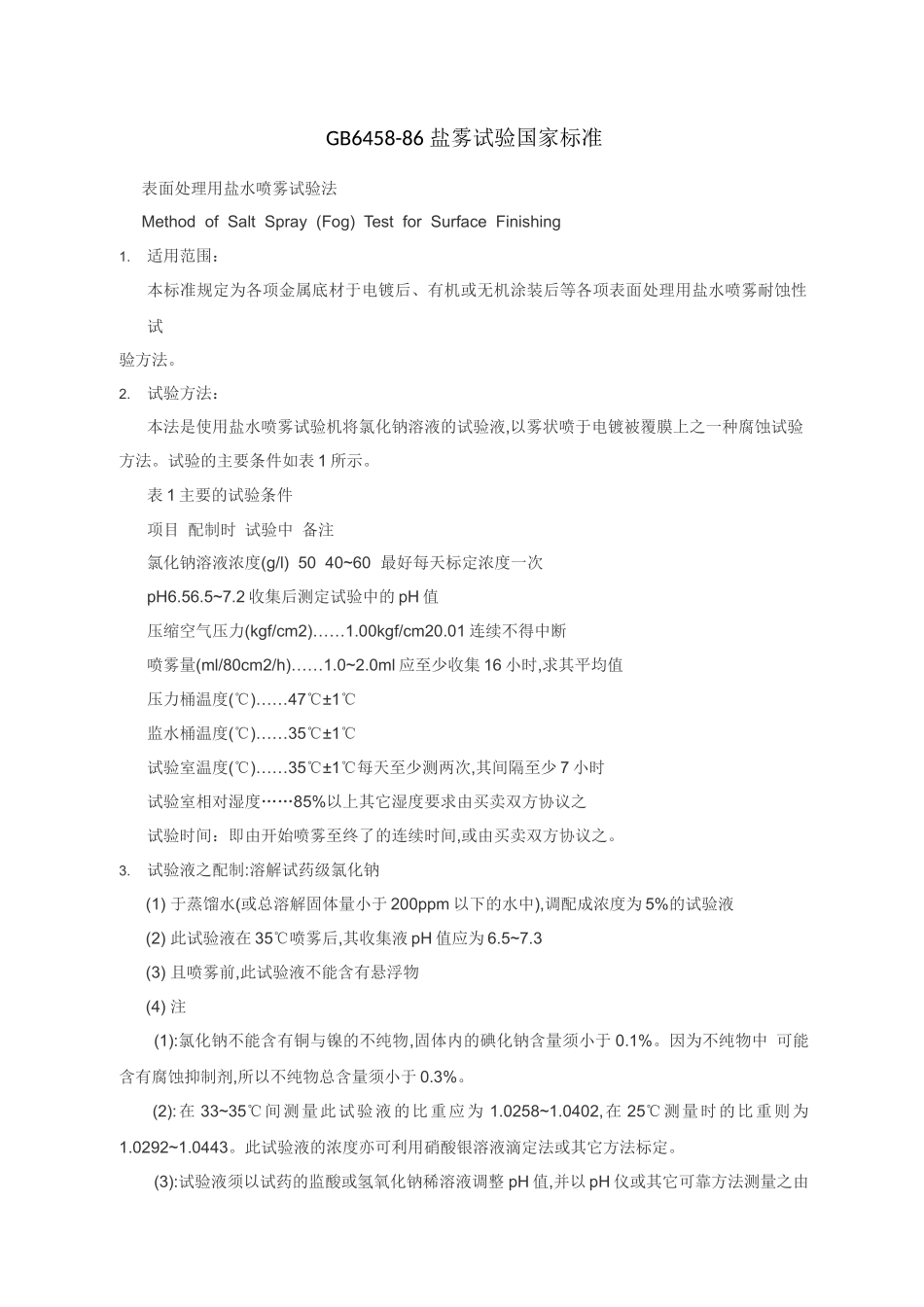

GB6458-86盐雾试验国家标准表面处理用盐水喷雾试验法MethodofSaltSpray(Fog)TestforSurfaceFinishing1.适用范围：本标准规定为各项金属底材于电镀后、有机或无机涂装后等各项表面处理用盐水喷雾耐蚀性试验方法。2.试验方法：本法是使用盐水喷雾试验机将氯化钠溶液的试验液,以雾状喷于电镀被覆膜上之一种腐蚀试验方法。试验的主要条件如表1所示。表1主要的试验条件项目配制时试验中备注氯化钠溶液浓度(g/l)5040~60最好每天标定浓度一次pH6.56.5~7.2收集后测定试验中的pH值压缩空气压力(kgf/cm2)……1.00kgf/cm20.01连续不得中断喷雾量(ml/80cm2/h)……1.0~2.0ml应至少收集16小时,求其平均值压力桶温度(℃)……47℃±1℃监水桶温度(℃)……35℃±1℃试验室温度(℃)……35℃±1℃每天至少测两次,其间隔至少7小时试验室相对湿度……85%以上其它湿度要求由买卖双方协议之试验时间：即由开始喷雾至终了的连续时间,或由买卖双方协议之。3.试验液之配制:溶解试药级氯化钠(1)于蒸馏水(或总溶解固体量小于200ppm以下的水中),调配成浓度为5%的试验液(2)此试验液在35℃喷雾后,其收集液pH值应为6.5~7.3(3)且喷雾前,此试验液不能含有悬浮物(4)注(1):氯化钠不能含有铜与镍的不纯物,固体内的碘化钠含量须小于0.1%。因为不纯物中可能含有腐蚀抑制剂,所以不纯物总含量须小于0.3%。(2):在33~35℃间测量此试验液的比重应为1.0258~1.0402,在25℃测量时的比重则为1.0292~1.0443。此试验液的浓度亦可利用硝酸银溶液滴定法或其它方法标定。(3):试验液须以试药的监酸或氢氧化钠稀溶液调整pH值,并以pH仪或其它可靠方法测量之由于配制试验液的水中含有二氧化碳,二氧化碳在水中的溶解度随温度改变而影响溶液的pH值,故须小心控制pH值。pH值则可依下列任一方法调整:a.常温配制试验液,于35℃喷雾,因为温度的升高而使部份二氧化碳逸出溶液而升高pH值。故在常温配制试验液时，pH值应调整在6.5内,才可以使收集液的pH值在6.5~7.2之间b.pH值调整前,使试验液先煮沸再冷至35℃,或维持在35℃温度48小时。如此调整的pH值在35℃喷雾时,将不会产生太大变化。c.先将水加热至35℃以上,以去除溶解的二氧化碳,而后再调制试验液并调整pH值。如此在35℃喷雾时,所调整的pH值也不会产生太大变化。(4):为避免喷雾嘴阻塞,此试验液须过滤或小心倾斜注入盐水桶,或于喷雾吸水管前端处装上玻璃过滤器或适当之纱布为宜。4.试验设备:本试验所需之设备为喷雾嘴、盐水桶、试验片支持架、喷雾液收集容器、试验室(5)、盐水补给桶、压力桶、压缩空气之供给设备与排气设备等所构成,并依照如下条件试验。备注(5):试验室大小,须在0.48m3以上。4.1盐水喷雾试验机与其所需的管路应采用纯性材料,不能对喷雾之腐蚀试验有影响或本身被腐蚀者。4.2喷雾嘴不可直接将试验液喷向试样,喷雾室顶部聚集之溶液不得滴落在试验片上。4.3试验片滴下之试验液不可流回盐水桶,而再用于试验。4.4压缩空气不能含有油脂及灰尘,所以须有空气清凈器。空气压力须保持在1.00?0.01kgf/cm2,因为压缩空气于膨胀时,有吸热现象,所以须事先有预热(6),如附表1,以获取均一温度的喷雾。注(6):预热以增加压缩空气的温度与湿度。4.5喷雾采取器其水平采取面积为80cm2,直径约为10cm,置于试验片附近(靠近喷嘴最近与最远之处的两个地方)。4.6喷雾液量以整个时间计算,在采取容器上,应每小时平均可收集1.0至2.0ml之盐水溶液。喷雾液至少应收集16小时,以其平均值表示喷雾量。4.7试验中盐水桶,其氯化钠溶液浓度应维持40~60g/l。4.8压力桶之温度须保持在47?1℃,盐水桶之温度在35?1℃。4.9试验室的相对湿度须保持在85%以上,更高的相对湿度的要求可由买卖双方协议之。5.试样：5.1采取位置:试样可从制品之主要表面采取或以制品本身做为试样。但如无法以制品试验或判定时,可由当事者双方协议以试验片代替。此试验片必须能代表该制品者。5.2尺度:试验片之标准尺寸为150*70mm,或为100*65mm。5.3数目:试样之数目由买卖双方协议之。5.4试验前处理5.4.1试样依镀层性质与清洁程度而须做适当清洗,不能使用研磨剂(7)及具有腐蚀或抑制作用之溶剂清洗,且清洗方法不得损伤表面。至于不锈钢试样可由买卖双方协议使用硝...
