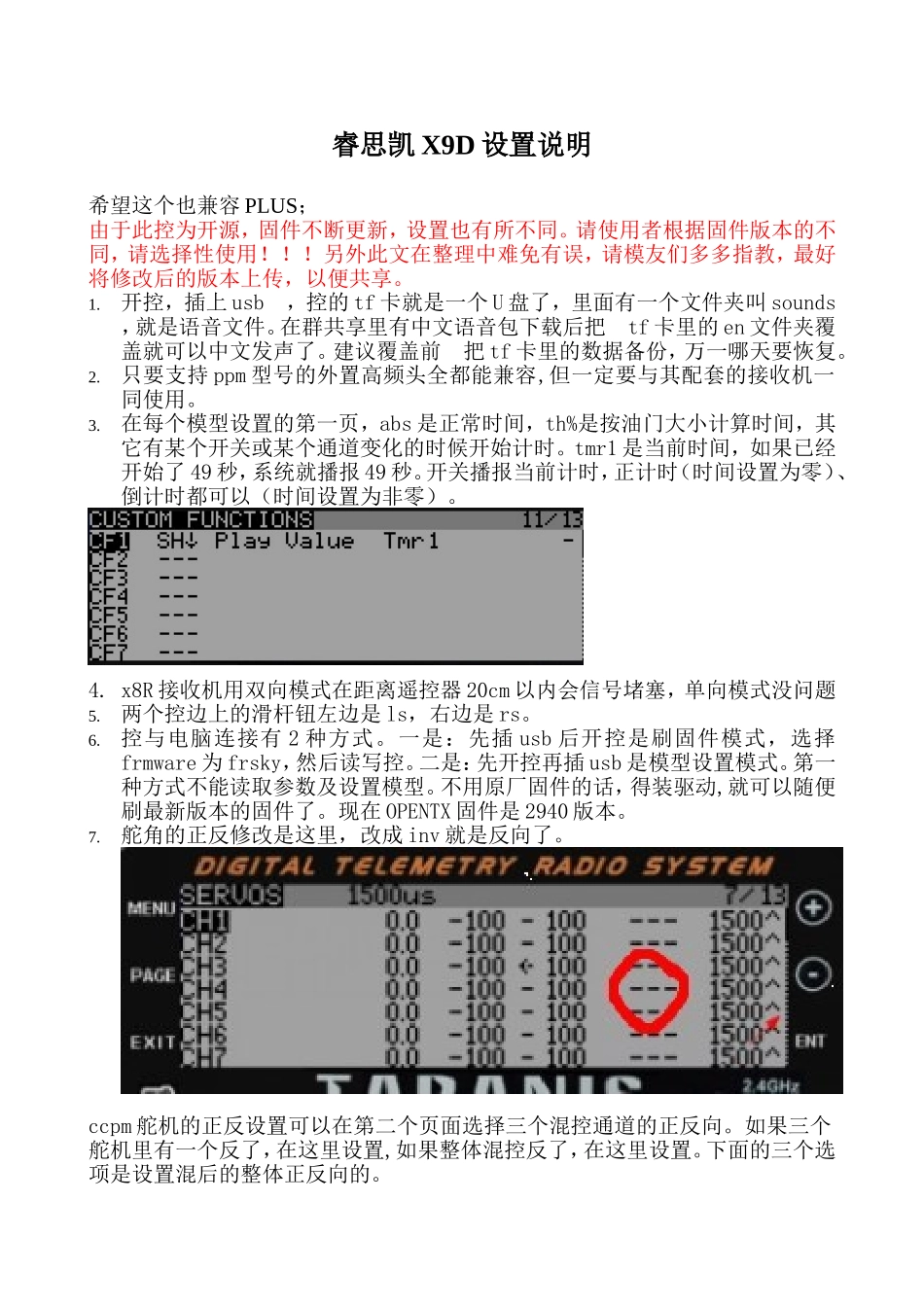

睿思凯X9D设置说明希望这个也兼容PLUS；由于此控为开源，固件不断更新，设置也有所不同。请使用者根据固件版本的不同，请选择性使用！！！另外此文在整理中难免有误，请模友们多多指教，最好将修改后的版本上传，以便共享。1.开控，插上usb，控的tf卡就是一个U盘了，里面有一个文件夹叫sounds，就是语音文件。在群共享里有中文语音包下载后把tf卡里的en文件夹覆盖就可以中文发声了。建议覆盖前把tf卡里的数据备份，万一哪天要恢复。2.只要支持ppm型号的外置高频头全都能兼容,但一定要与其配套的接收机一同使用。3.在每个模型设置的第一页，abs是正常时间，th%是按油门大小计算时间，其它有某个开关或某个通道变化的时候开始计时。tmr1是当前时间，如果已经开始了49秒，系统就播报49秒。开关播报当前计时，正计时（时间设置为零）、倒计时都可以（时间设置为非零）。4.x8R接收机用双向模式在距离遥控器20cm以内会信号堵塞，单向模式没问题5.两个控边上的滑杆钮左边是ls，右边是rs。6.控与电脑连接有2种方式。一是：先插usb后开控是刷固件模式，选择frmware为frsky，然后读写控。二是：先开控再插usb是模型设置模式。第一种方式不能读取参数及设置模型。不用原厂固件的话，得装驱动,就可以随便刷最新版本的固件了。现在OPENTX固件是2940版本。7.舵角的正反修改是这里，改成inv就是反向了。ccpm舵机的正反设置可以在第二个页面选择三个混控通道的正反向。如果三个舵机里有一个反了，在这里设置,如果整体混控反了，在这里设置。下面的三个选项是设置混后的整体正反向的。8.摇杆曲线就是让摇杆的操作更柔顺一些。看这里比较直观一些，摇杆靠近中点的时候会顺滑。9.012345678是每个模型设置的8个状态，可以修改每个状态的中点、偏移、舵量等，可以在一个模型设置里放8个不同的飞机或8个相同类型的飞机，比如两架固定翼，可以用0和1分开设置，飞机A，在装配调试的时候副翼中点要偏移一点，但是飞机B不用偏移，设置好后选择0就飞A飞机，选择1就飞B飞机。0-8就是9套参数，可以给一个飞机定义9套参数，也可以每套参数对应一个飞机。10.要改手就选择那个retaaetraterarte等等。11.x9d在菜单翻页长按翻页键是倒退。12.frsky是自己的制式。13.在5通道上设置控制原为sa，三段数据分别为-100，0，100三轴飞控的开关，就改一个选项即可。14.双向接收机不用接任何设备就可以回传接收机的电压，遥控器可以看很多信息的，有三个页面可以自定义显示，每个页面能显示好几种，用过opentx和er9x一模一样的，就是增加了写功能。15.X9D用的是opentx修改版。opentx用的就是er9x的源码，其实就是在er9x上扩展的。对fs9也可以刷opentx，操作完全一样，但更强大，自定义功能增加了可编程的部分。遥控器关机状态插上usb才能刷固件，开机状态插上usb可以用compainon9x设置遥控器的各项功能（很方便）。16.eepe是设置er9x的，companion9x是设置opentx的，用法都是一样的。17.说明书上就一个词reserved,预留的口，目前功能未知，frsky双工协议说明，用于链接第三方遥测设备，电池接在左边电池口上的。上传的这个"FRSKYTELEMETRYPROTOCOL.PDF"文档是frskydjt和dft外置模块的串口数据说明，可以用来接别的遥测设备，可以把另外的发射端数据由这个串口输入到遥控器显示。18.桔子高频头直接可以插在x9d上，fs9也可以直接插，jr的高频头可以直接插。支持dsmx和dsm2协议，可以用便宜的dsm2接收机。19.最底下和横道，就是状态栏的数字就是信号，在rangetest状态显示的大数字，如果是正常模式，救灾屏幕最底下反色的横条里是信号强度。可以把它自定义在显示页面里，有3个自定义页面可以设置。要看电池电压必须外接电压传感器，也可以自己做。电池输出并接一个传感器，或者直接在平衡口接传感20.X9D最高能到16通。x8r是专门针对最新的d16协议模式的。轻型的D4R-II，支持1-8通cppm输出subs。X9d原配内置一个16通道高频头，外置空的，可以再加一个外置高频头组成32通道。也可以插其它厂家的高频模块。内置和外置的高频都可以选择打开或关闭，下图是用DSM2高频头。也就是可以用JR接收机和DX系列的。21.遥控器上有语音播报，信号差...
