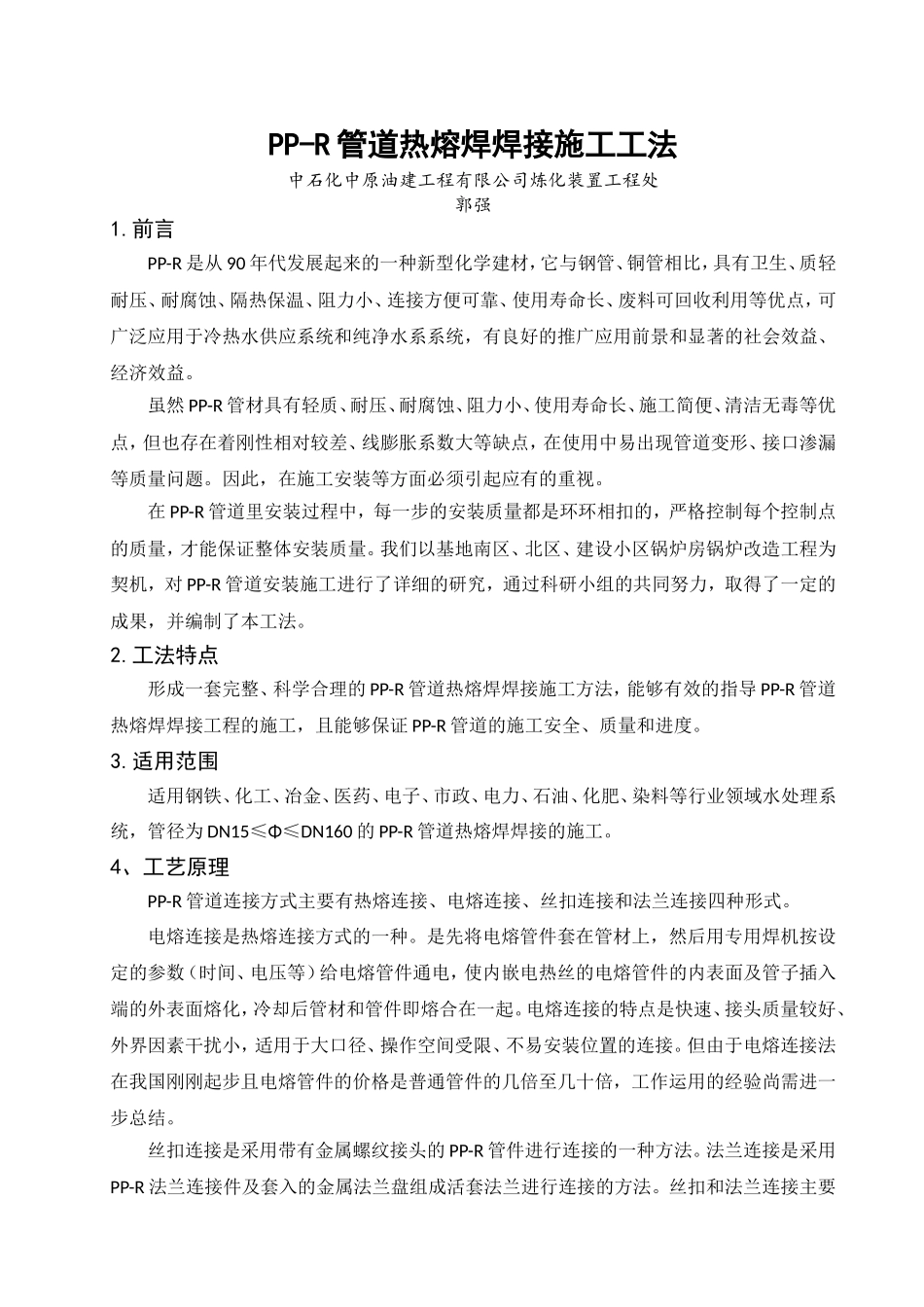

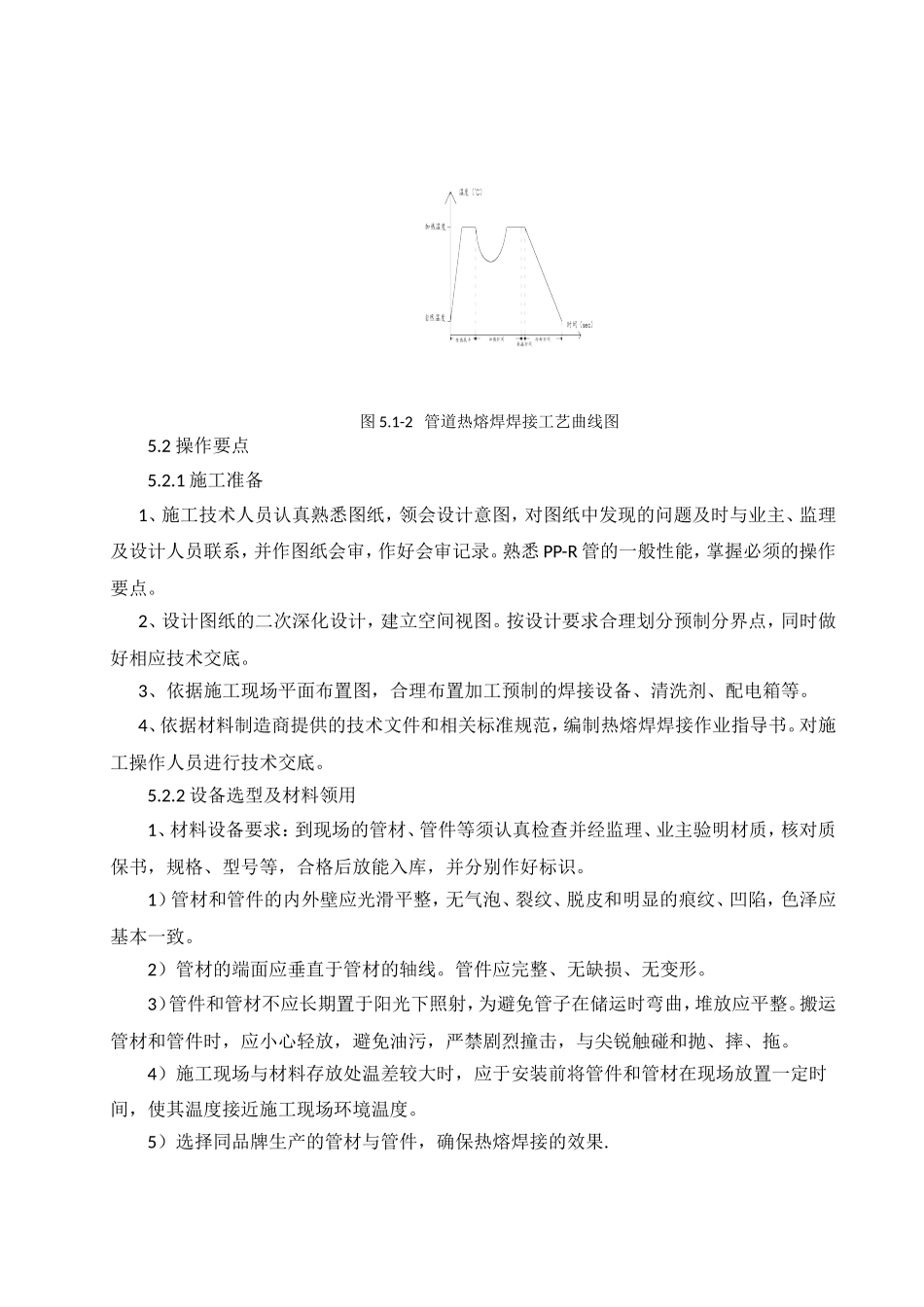

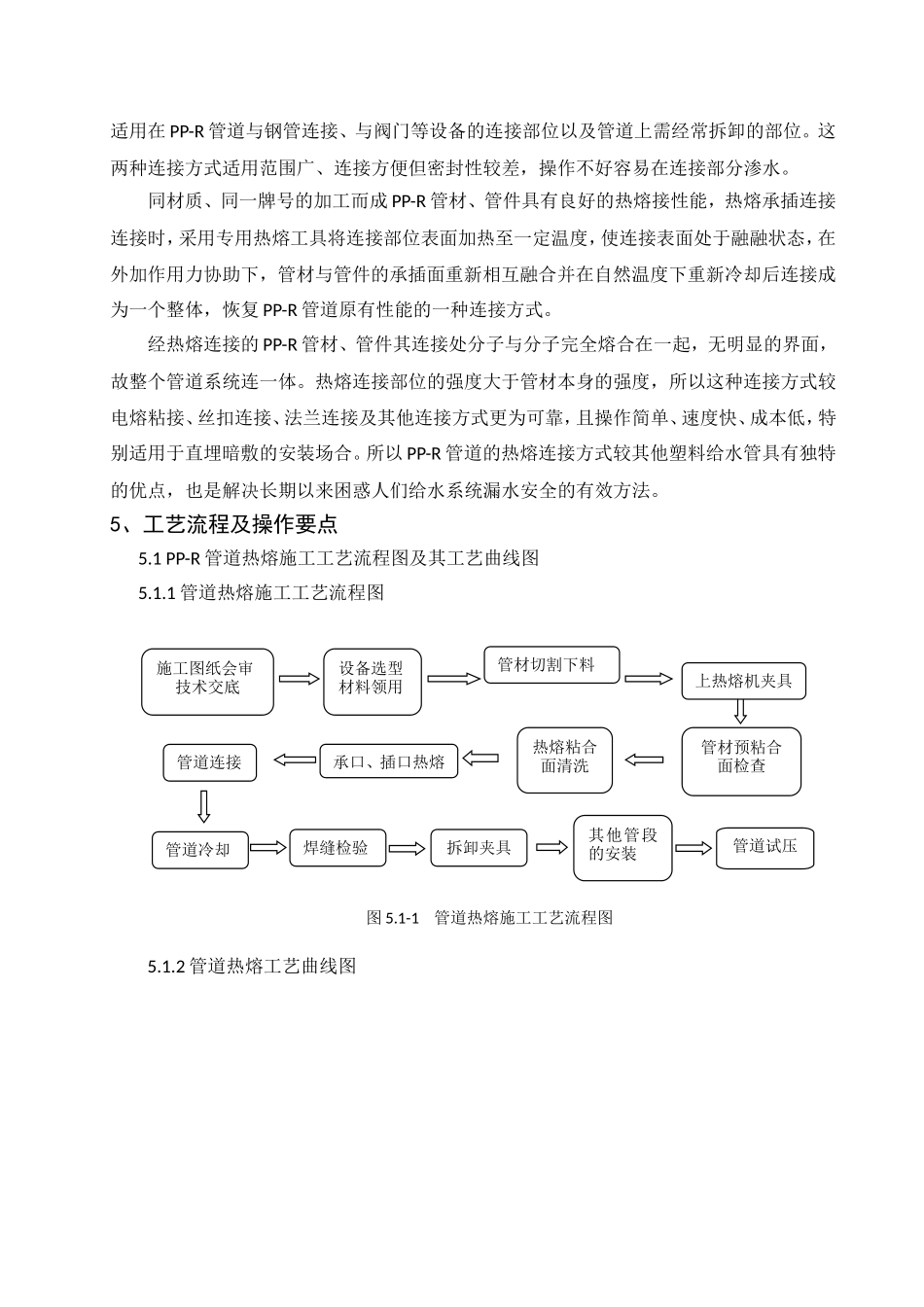

PP-R管道热熔焊焊接施工工法中石化中原油建工程有限公司炼化装置工程处郭强1.前言PP-R是从90年代发展起来的一种新型化学建材，它与钢管、铜管相比，具有卫生、质轻耐压、耐腐蚀、隔热保温、阻力小、连接方便可靠、使用寿命长、废料可回收利用等优点，可广泛应用于冷热水供应系统和纯净水系系统，有良好的推广应用前景和显著的社会效益、经济效益。虽然PP-R管材具有轻质、耐压、耐腐蚀、阻力小、使用寿命长、施工简便、清洁无毒等优点，但也存在着刚性相对较差、线膨胀系数大等缺点，在使用中易出现管道变形、接口渗漏等质量问题。因此，在施工安装等方面必须引起应有的重视。在PP-R管道里安装过程中，每一步的安装质量都是环环相扣的，严格控制每个控制点的质量，才能保证整体安装质量。我们以基地南区、北区、建设小区锅炉房锅炉改造工程为契机，对PP-R管道安装施工进行了详细的研究，通过科研小组的共同努力，取得了一定的成果，并编制了本工法。2.工法特点形成一套完整、科学合理的PP-R管道热熔焊焊接施工方法，能够有效的指导PP-R管道热熔焊焊接工程的施工，且能够保证PP-R管道的施工安全、质量和进度。3.适用范围适用钢铁、化工、冶金、医药、电子、市政、电力、石油、化肥、染料等行业领域水处理系统，管径为DN15≤Φ≤DN160的PP-R管道热熔焊焊接的施工。4、工艺原理PP-R管道连接方式主要有热熔连接、电熔连接、丝扣连接和法兰连接四种形式。电熔连接是热熔连接方式的一种。是先将电熔管件套在管材上，然后用专用焊机按设定的参数（时间、电压等）给电熔管件通电，使内嵌电热丝的电熔管件的内表面及管子插入端的外表面熔化，冷却后管材和管件即熔合在一起。电熔连接的特点是快速、接头质量较好、外界因素干扰小，适用于大口径、操作空间受限、不易安装位置的连接。但由于电熔连接法在我国刚刚起步且电熔管件的价格是普通管件的几倍至几十倍，工作运用的经验尚需进一步总结。丝扣连接是采用带有金属螺纹接头的PP-R管件进行连接的一种方法。法兰连接是采用PP-R法兰连接件及套入的金属法兰盘组成活套法兰进行连接的方法。丝扣和法兰连接主要适用在PP-R管道与钢管连接、与阀门等设备的连接部位以及管道上需经常拆卸的部位。这两种连接方式适用范围广、连接方便但密封性较差，操作不好容易在连接部分渗水。同材质、同一牌号的加工而成PP-R管材、管件具有良好的热熔接性能，热熔承插连接连接时，采用专用热熔工具将连接部位表面加热至一定温度，使连接表面处于融融状态，在外加作用力协助下，管材与管件的承插面重新相互融合并在自然温度下重新冷却后连接成为一个整体，恢复PP-R管道原有性能的一种连接方式。经热熔连接的PP-R管材、管件其连接处分子与分子完全熔合在一起，无明显的界面，故整个管道系统连一体。热熔连接部位的强度大于管材本身的强度，所以这种连接方式较电熔粘接、丝扣连接、法兰连接及其他连接方式更为可靠，且操作简单、速度快、成本低，特别适用于直埋暗敷的安装场合。所以PP-R管道的热熔连接方式较其他塑料给水管具有独特的优点，也是解决长期以来困惑人们给水系统漏水安全的有效方法。5、工艺流程及操作要点5.1PP-R管道热熔施工工艺流程图及其工艺曲线图5.1.1管道热熔施工工艺流程图图5.1-1管道热熔施工工艺流程图5.1.2管道热熔工艺曲线图管道试压施工图纸会审技术交底设备选型材料领用管材切割下料管材预粘合面检查热熔粘合面清洗承口、插口热熔管道连接管道冷却其他管段的安装焊缝检验上热熔机夹具拆卸夹具图5.1-2管道热熔焊焊接工艺曲线图5.2操作要点5.2.1施工准备1、施工技术人员认真熟悉图纸，领会设计意图，对图纸中发现的问题及时与业主、监理及设计人员联系，并作图纸会审，作好会审记录。熟悉PP-R管的一般性能，掌握必须的操作要点。2、设计图纸的二次深化设计，建立空间视图。按设计要求合理划分预制分界点，同时做好相应技术交底。3、依据施工现场平面布置图，合理布置加工预制的焊接设备、清洗剂、配电箱等。4、依据材料制造商提供的技术文件和相关标准规范，编制热熔焊焊接作业指导书。对施工操作人员进行技术交底。5.2.2设备选型及材料领用1、...
