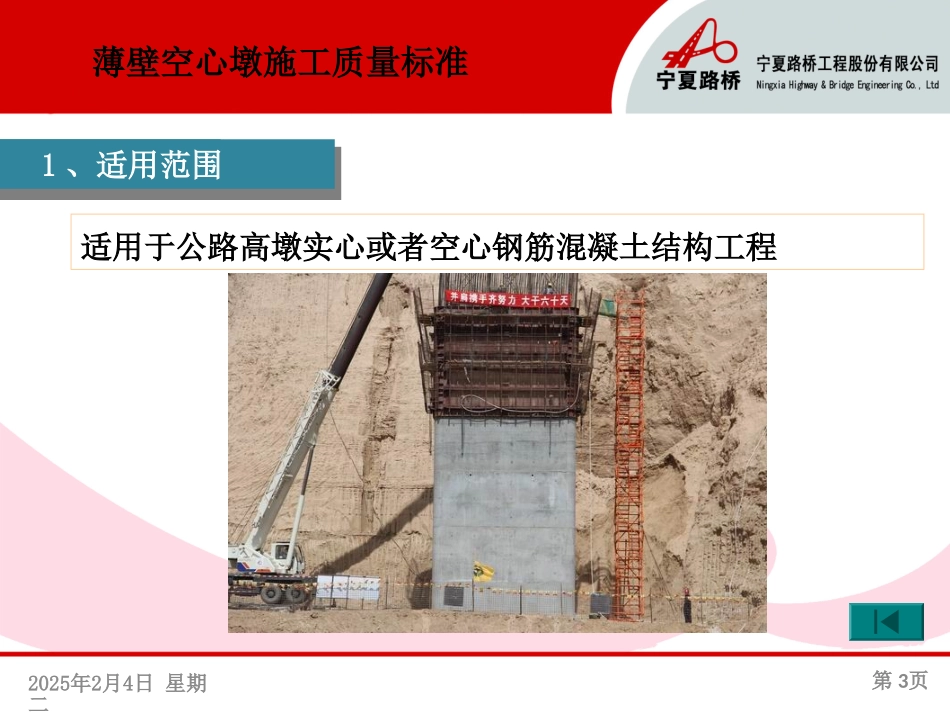

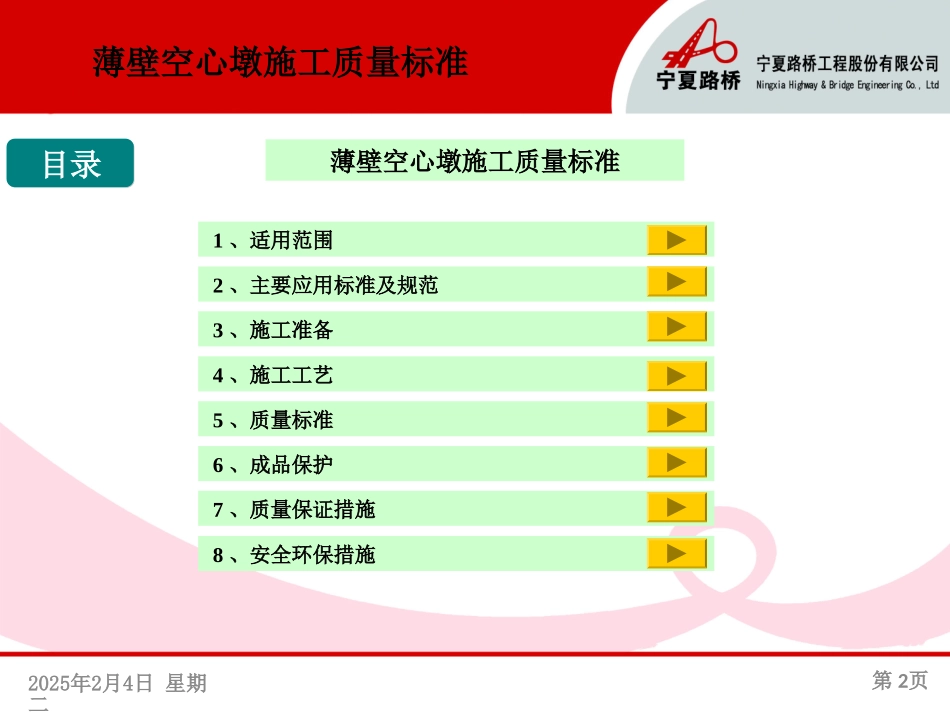

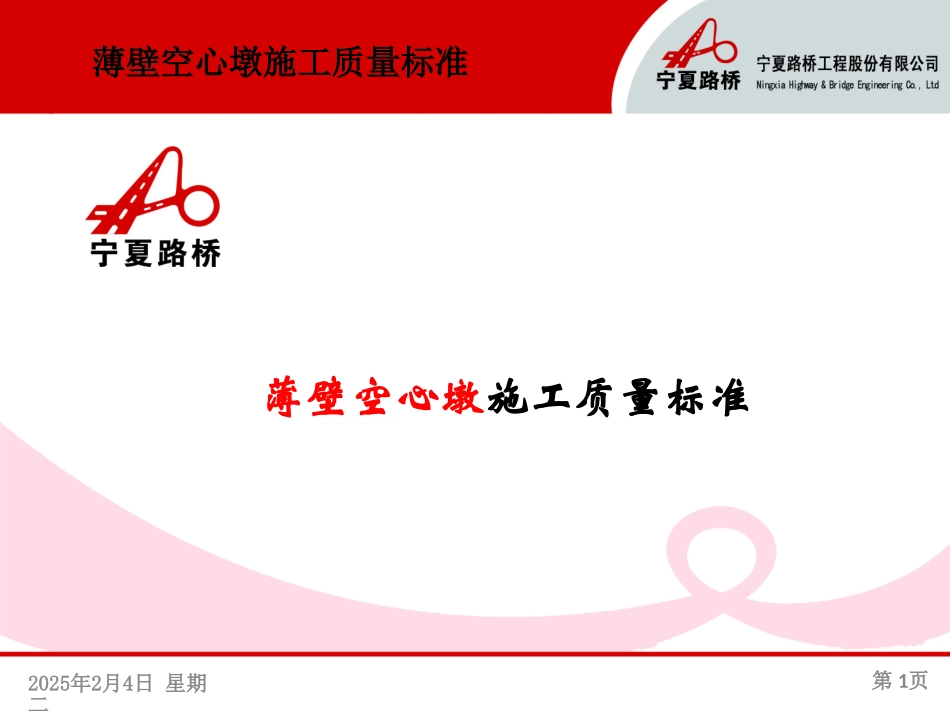

薄壁空心墩施工质量标准薄壁空心墩施工质量标准2025年2月4日星期二第1页2025年2月4日星期二第2页薄壁空心墩施工质量标准目录目录1、适用范围2、主要应用标准及规范3、施工准备4、施工工艺5、质量标准6、成品保护7、质量保证措施8、安全环保措施薄壁空心墩施工质量标准2025年2月4日星期二第3页一般规定适用于公路高墩实心或者空心钢筋混凝土结构工程1、适用范围薄壁空心墩施工质量标准2025年2月4日星期二第4页一般规定2.1中华人民共和国国家标准《混凝土结构工程施工质量验收规范》GB50204-20022.2中华人民共和国行业标准《公路桥涵施技术规范》JTG/TF50-20112.3中华人民共和国行业标准《公路工程质量检验评定标准》JTGF80/1-20042.4中华人民共和国行业标准《建筑施工高处作业安全规范》JGJ80-912、主要标准及规范薄壁空心墩施工质量标准2025年2月4日星期二第5页一般规定3.1.1熟悉设计文件、图纸,根据工程的现场条件编制分部施工组织设计。3.1.2编制翻模施工方案,并应包括下列主要内容:1)翻模系统设计2)翻模安装程序及方法3)翻模施工程序及进度安排4)翻模施工质量保证体系及具体措施5)编制完善的模板制作、安装拆除和钢筋、混凝土作业的工序指导书6)施工管理及劳动组织;材料、构件、机具设备供应计划3.1.3翻模装置的组成应包括下列系统:1)模板系统由大块组合模板或定型大块钢模板、对拉杆等组成3、施工准备薄壁空心墩施工质量标准3.1技术准备2025年2月4日星期二第6页一般规定2)模板翻升系统由塔式起重机、手动葫芦等组成3)操作平台系统由内外工作平台、栏杆、安全网等组成3.1.4翻模装置设计应包括下列内容:1)绘制模板、对拉杆、背楞平立面布置图,做到模板的拉杆孔内外相互对应,模板和背楞分段合理,绘制塔式起重机及其附着臂整体布置图。2)进行模板系统的设计验算及制定相应的处理措施3.1.5施工人员(技术人员、现场操作人员和现场安全管理人员)明确分工,进行技术交底、技术培训,制定相关的安全操作规程,各尽其责,确保施工过程中的工程质量和人身安全。3、施工准备薄壁空心墩施工质量标准3.1技术准备2025年2月4日星期二第7页一般规定3.2.1模板根据模板周转使用次数,混凝土侧压力和混凝土表面质量要求,合理选择模板品种。模板应拼缝紧密,上下层接缝严密平整,装拆方便的特点和足够的刚度,并应符合下列规定:1)模板应选用组合钢模板。2)异形模板、弧形模板、调平模板、角模等应根据结构截面形状和施工要求设计制作。3)模板的制作必须板面平整,钢模板无翘曲,无卷板,无毛刺。3、施工准备薄壁空心墩施工质量标准3.2材料准备翻模正面图2025年2月4日星期二第8页一般规定3.2.2背楞背楞将模板连成整体,其应符合下列要求:1)背楞长度符合要求,具有通用性、互换性和足够的刚度。2)背楞由槽钢相背组合而成,其材料宜采用[12或[14槽钢。3)拉杆孔设在两槽钢之间,尽量等距布置,以满足模板通用连接。3.2.3加工好的模板在出场前须进行试拼,符合要求后才能验收进场。3、施工准备薄壁空心墩施工质量标准3.2材料准备翻模侧面图2025年2月4日星期二第9页一般规定1)墩身轴线、截面边线、模板定位线、提升架安装等工作测量放样结束。2)塔式起重机安装、就位。3)第一模墩身钢筋绑扎完成。4)模板脱模剂涂刷工作已完成。5)翻模安装的技术交底、安全交底、人员培训等工作已完成。6)混凝土生产、运输设备正常运转。7)原材料(水泥、砂、石子、钢筋、钢绞线、外掺剂)检验合格。8)混凝土配合比已批准使用。3、施工准备薄壁空心墩施工质量标准3.3作业条件薄壁空心墩施工质量标准第10页2025年2月4日星期二钢筋安装平台薄壁空心墩施工平台2025年2月4日星期二第11页一般规定4、施工操作工艺清除地表清除地表清除地表清除地表。。。。。。。。。清除地表清除地表清除地表清除地表清除地表清除地表清除地表清除地表清除地表4.1翻模系统安装工艺流程清除地表清除地表清除地表清除地表。。。。。。。。。清除地表备注:工艺流程框图按照施工情况顺序排列,每个工序按键可链接至该工序页面,在该页面上设置返回按键。。。。清除地表。。。。。。。。。清除地表。。。。。...
