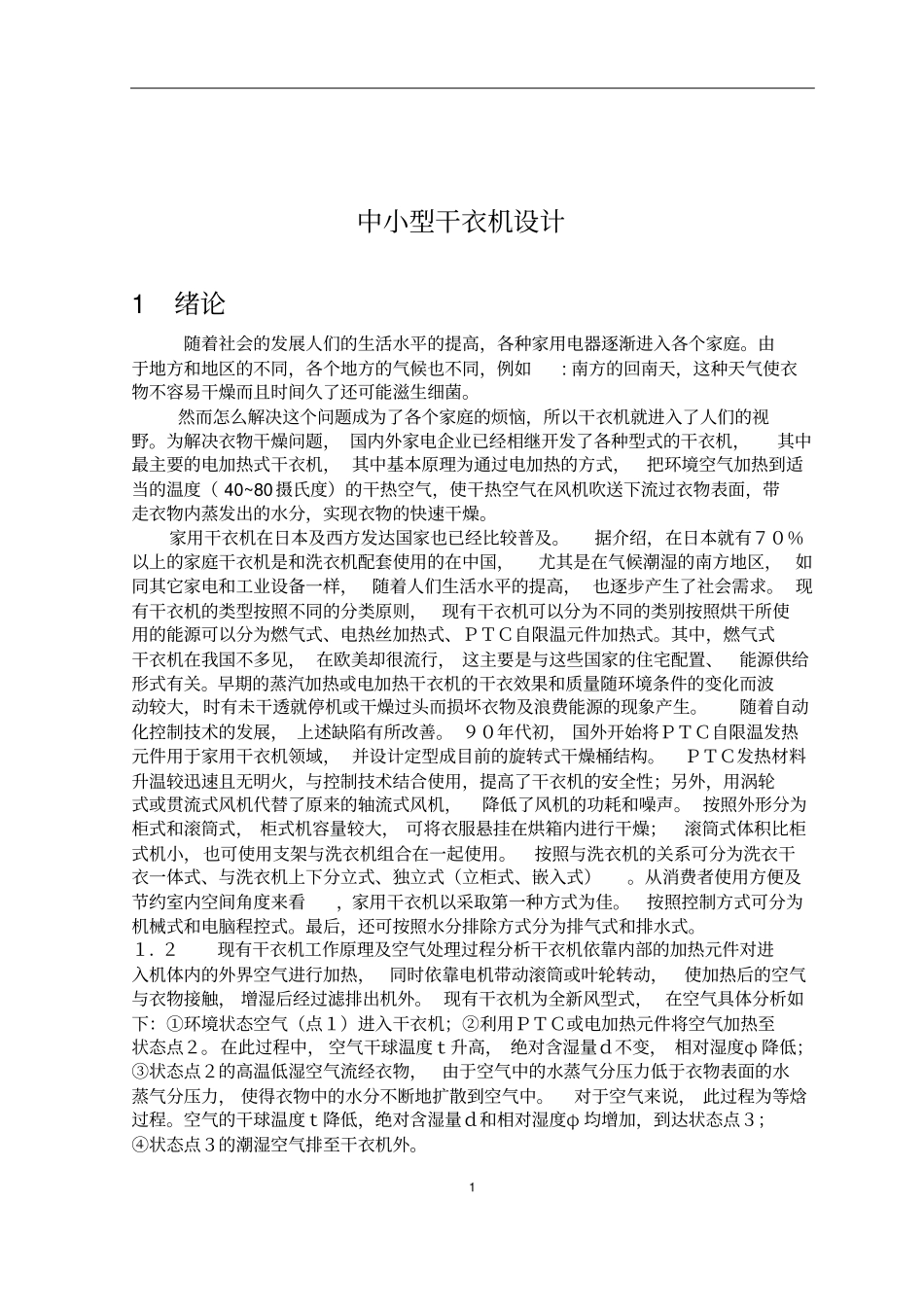

1中小型干衣机设计1绪论随着社会的发展人们的生活水平的提高，各种家用电器逐渐进入各个家庭。由于地方和地区的不同，各个地方的气候也不同，例如:南方的回南天，这种天气使衣物不容易干燥而且时间久了还可能滋生细菌。然而怎么解决这个问题成为了各个家庭的烦恼，所以干衣机就进入了人们的视野。为解决衣物干燥问题，国内外家电企业已经相继开发了各种型式的干衣机，其中最主要的电加热式干衣机，其中基本原理为通过电加热的方式，把环境空气加热到适当的温度（40~80摄氏度）的干热空气，使干热空气在风机吹送下流过衣物表面，带走衣物内蒸发出的水分，实现衣物的快速干燥。家用干衣机在日本及西方发达国家也已经比较普及。据介绍，在日本就有７０％以上的家庭干衣机是和洗衣机配套使用的在中国，尤其是在气候潮湿的南方地区，如同其它家电和工业设备一样，随着人们生活水平的提高，也逐步产生了社会需求。现有干衣机的类型按照不同的分类原则，现有干衣机可以分为不同的类别按照烘干所使用的能源可以分为燃气式、电热丝加热式、ＰＴＣ自限温元件加热式。其中，燃气式干衣机在我国不多见，在欧美却很流行，这主要是与这些国家的住宅配置、能源供给形式有关。早期的蒸汽加热或电加热干衣机的干衣效果和质量随环境条件的变化而波动较大，时有未干透就停机或干燥过头而损坏衣物及浪费能源的现象产生。随着自动化控制技术的发展，上述缺陷有所改善。９０年代初，国外开始将ＰＴＣ自限温发热元件用于家用干衣机领域，并设计定型成目前的旋转式干燥桶结构。ＰＴＣ发热材料升温较迅速且无明火，与控制技术结合使用，提高了干衣机的安全性；另外，用涡轮式或贯流式风机代替了原来的轴流式风机，降低了风机的功耗和噪声。按照外形分为柜式和滚筒式，柜式机容量较大，可将衣服悬挂在烘箱内进行干燥；滚筒式体积比柜式机小，也可使用支架与洗衣机组合在一起使用。按照与洗衣机的关系可分为洗衣干衣一体式、与洗衣机上下分立式、独立式（立柜式、嵌入式）。从消费者使用方便及节约室内空间角度来看，家用干衣机以采取第一种方式为佳。按照控制方式可分为机械式和电脑程控式。最后，还可按照水分排除方式分为排气式和排水式。１．２现有干衣机工作原理及空气处理过程分析干衣机依靠内部的加热元件对进入机体内的外界空气进行加热，同时依靠电机带动滚筒或叶轮转动，使加热后的空气与衣物接触，增湿后经过滤排出机外。现有干衣机为全新风型式，在空气具体分析如下：①环境状态空气（点１）进入干衣机；②利用ＰＴＣ或电加热元件将空气加热至状态点２。在此过程中，空气干球温度ｔ升高，绝对含湿量ｄ不变，相对湿度φ降低；③状态点２的高温低湿空气流经衣物，由于空气中的水蒸气分压力低于衣物表面的水蒸气分压力，使得衣物中的水分不断地扩散到空气中。对于空气来说，此过程为等焓过程。空气的干球温度ｔ降低，绝对含湿量ｄ和相对湿度φ均增加，到达状态点３；④状态点３的潮湿空气排至干衣机外。2１．３现有干衣机的不足之处上述干衣机存在以下问题：①能耗指标不理想。首先，为全新风形式，排出空气中仍然含有大量的热能，这会造成能源的浪费；其次，现有干衣机不管是电加热还是ＰＴＣ加热，均为能量转换装置，即衣物中水分蒸发所需要的热量完全由电能转化而来。以干衣机工作温度６０℃计，此时水的汽化潜热为２３５９ｋＪ／ｋｇ，也就是说要蒸发衣物中的１ｋｇ水至少要消耗２３５９ｋＪ的电能。考虑风机、漏热、旋转运动部件等因素，实际耗电量将大于该值。我国机械行业标准《ＪＢ／Ｔ６２１９－１９９９工业干衣机》中对电加热干衣机的能耗指标规定为；蒸发每千克水所消耗的电量应不大于１．５ｋＷ?ｈ，即５４００ｋＪ。②干衣过程工作温度高，一般在６０℃以上，对丝绸、羊绒等高档衣料有很大损害，限制了其使用范围。③干衣机常用于阴雨天气，此时环境湿度高，但某些类型的干衣机将吸收水分之后的潮湿空气排向室内，将进一步恶化室内空气条件。有些类型干衣机则利用排风管将空气排至室外，但这样占地面积大，影响室内美观，且安装施工均较为不便。某些类型的干衣机利用机体内的循环热风，...
