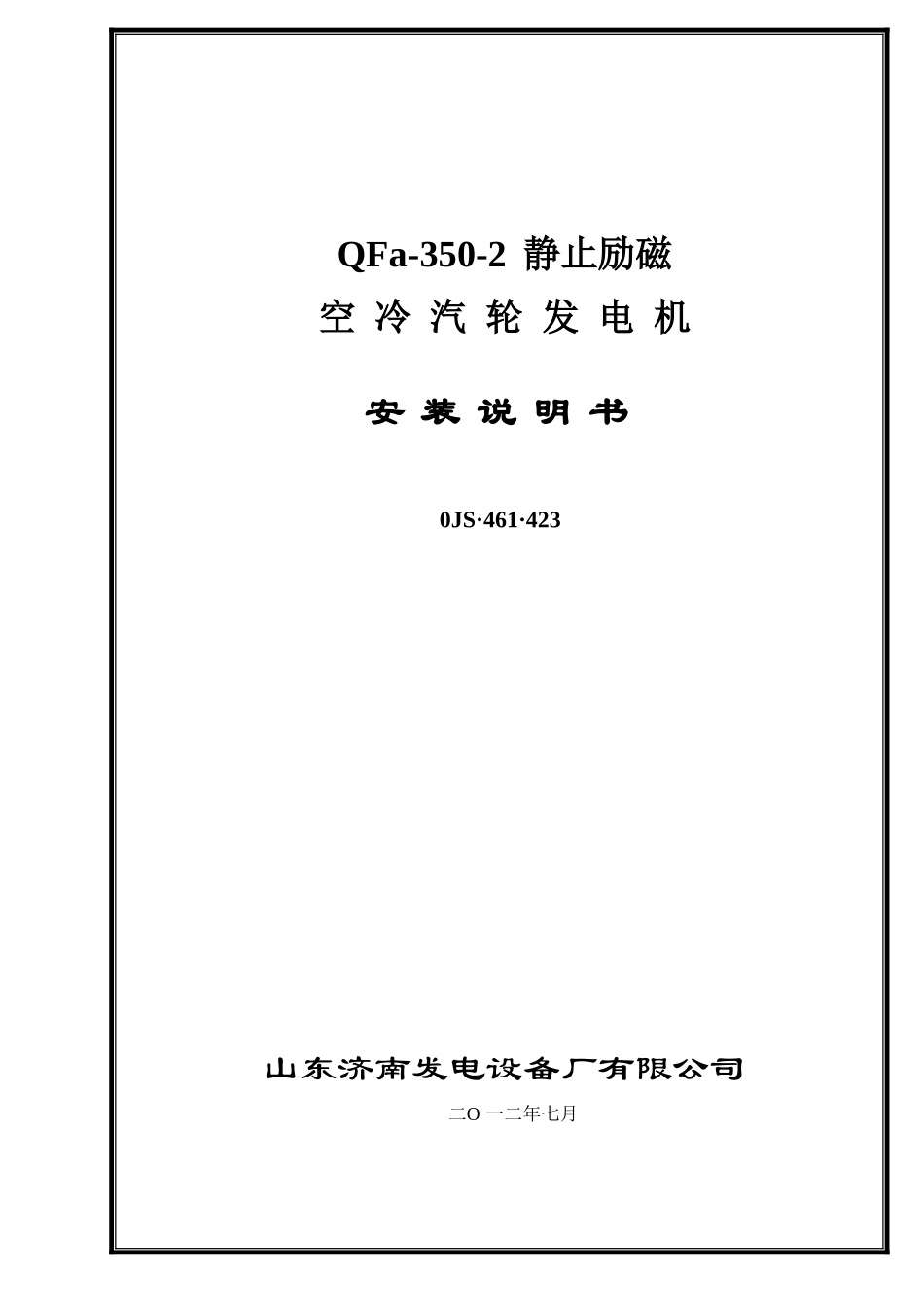

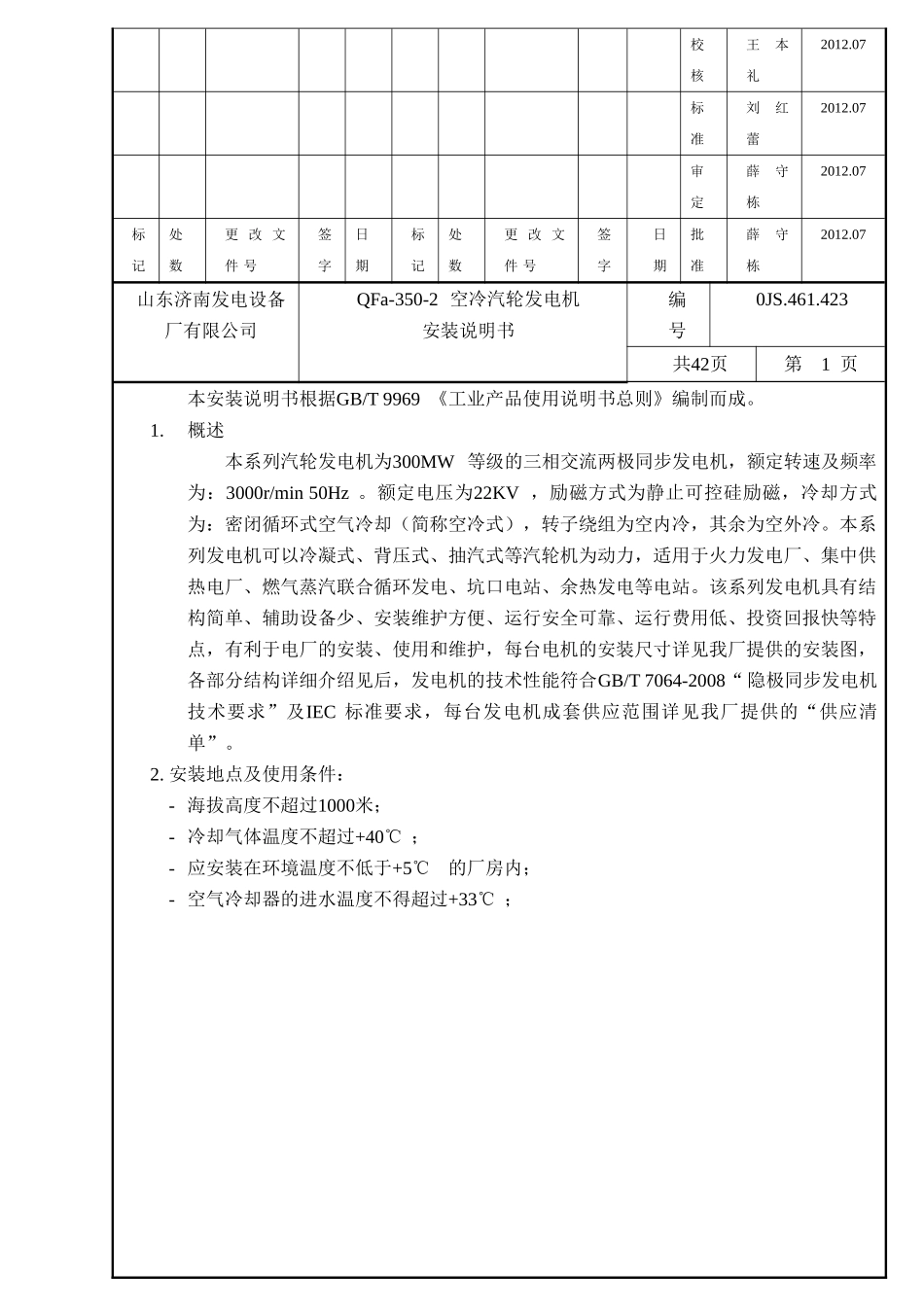

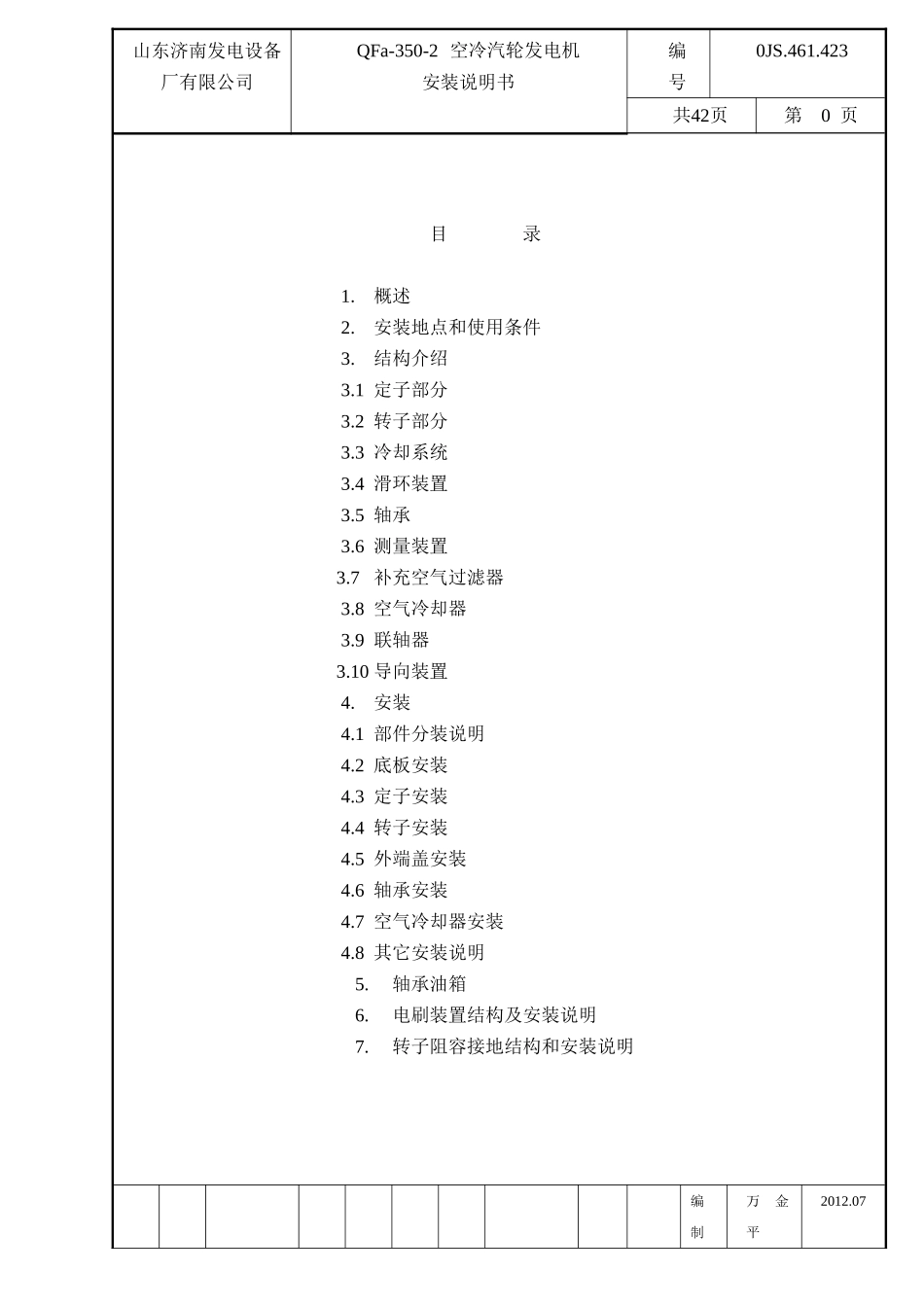

QFa-350-2静止励磁空冷汽轮发电机安装说明书0JS·461·423山东济南发电设备厂有限公司二O一二年七月山东济南发电设备厂有限公司QFa-350-2空冷汽轮发电机安装说明书编号0JS.461.423共42页第0页目录1.概述2.安装地点和使用条件3.结构介绍3.1定子部分3.2转子部分3.3冷却系统3.4滑环装置3.5轴承3.6测量装置3.7补充空气过滤器3.8空气冷却器3.9联轴器3.10导向装置4.安装4.1部件分装说明4.2底板安装4.3定子安装4.4转子安装4.5外端盖安装4.6轴承安装4.7空气冷却器安装4.8其它安装说明5.轴承油箱6.电刷装置结构及安装说明7.转子阻容接地结构和安装说明编制万金平2012.07校核王本礼2012.07标准刘红蕾2012.07审定薛守栋2012.07标记处数更改文件号签字日期标记处数更改文件号签字日期批准薛守栋2012.07山东济南发电设备厂有限公司QFa-350-2空冷汽轮发电机安装说明书编号0JS.461.423共42页第1页本安装说明书根据GB/T9969《工业产品使用说明书总则》编制而成。1.概述本系列汽轮发电机为300MW等级的三相交流两极同步发电机，额定转速及频率为：3000r/min50Hz。额定电压为22KV，励磁方式为静止可控硅励磁，冷却方式为：密闭循环式空气冷却（简称空冷式），转子绕组为空内冷，其余为空外冷。本系列发电机可以冷凝式、背压式、抽汽式等汽轮机为动力，适用于火力发电厂、集中供热电厂、燃气蒸汽联合循环发电、坑口电站、余热发电等电站。该系列发电机具有结构简单、辅助设备少、安装维护方便、运行安全可靠、运行费用低、投资回报快等特点，有利于电厂的安装、使用和维护，每台电机的安装尺寸详见我厂提供的安装图，各部分结构详细介绍见后，发电机的技术性能符合GB/T7064-2008“隐极同步发电机技术要求”及IEC标准要求，每台发电机成套供应范围详见我厂提供的“供应清单”。2.安装地点及使用条件：-海拔高度不超过1000米；-冷却气体温度不超过+40℃；-应安装在环境温度不低于+5℃的厂房内；-空气冷却器的进水温度不得超过+33℃；图3-1发电机结构概图1端盖2补充空气过滤器(可在空冷器下面)3机壳4基础5转子6地脚螺栓7空气冷却器8定子9轴承10滑环装置11过滤器山东济南发电设备厂有限公司QFa-350-2空冷汽轮发电机安装说明书编号0JS.461.423共42页第2页3结构介绍该系列发电机为空冷、自通风的两极隐极式转子电机，具有含空气-水热交换器（空冷器）封闭冷却回路，空冷器位于发电机下部基础里，发电机由机壳、定子、转子、空气冷却器、滑环装置、轴承和过滤器等组成，总体结构见图3-1。3.1定子部分定子部分由机壳、定子铁芯、定子绕组及其绝缘构成，各部分结构分述如下：图3-2机壳1端盖2上半机壳3下半机壳4地脚螺栓图3-3弹性安装山东济南发电设备厂有限公司QFa-350-2空冷汽轮发电机安装说明书编号0JS.461.423共42页第3页1定子环2弹性板簧装置3.1.1机壳机壳采用薄钢板焊接、多壁、多风室结构，由上半机壳(2)(图3-2)和下半机壳(3)(图3-2)两部分组成，其中下半机壳通过地脚螺栓刚性安装在基础上，外压装定子以弹性悬挂的方式焊接在下半机壳的边壁上，然后再装配上半机壳并用螺栓固定。位于汽端和励端的两个端盖(1)(图3-2)将机壳封闭起来。机壳除承载电机的重量和电磁转矩并将其传递到基础上外，还引导冷风流动，端盖也具有引导冷风流动的作用；外端盖将发电机风路与外界隔断，内端盖将风扇前（吸）后（压）的风腔隔断。图3-4定子1引出线(上出线反向)2外支撑环3拉紧螺栓4定子绕组5内支撑环6压圈3.1.2铁芯由两面涂绝缘漆的低耗冷轧硅钢片叠装而成，按不同的风区沿轴向分成不同的铁芯段，铁芯段由径向通风道分隔，这样使得整个铁芯的温升分布均匀。铁芯在机壳外压装，通过其背部定位筋和端部压圈拉紧固定。机械压力施加在位于汽端和励端、通过焊接的定位筋连接在一起的压圈(6)(图3-4)上，而后经由位于压板下的压指恒定、均匀地传递到定子铁芯上。压圈由非磁性调质铸铝合金制成，具有良好的机械性能和较小的弹性，压圈在铁芯端部和端部漏磁场之间形成了良好的屏蔽，使端部损耗降低。山东济南发电设备厂有限公司QFa-350-2空冷汽轮发电机安装说明书编号0JS.461.423共42页第4页铁芯嵌线和绝缘处理后通过几个带耳朵[弹性...
