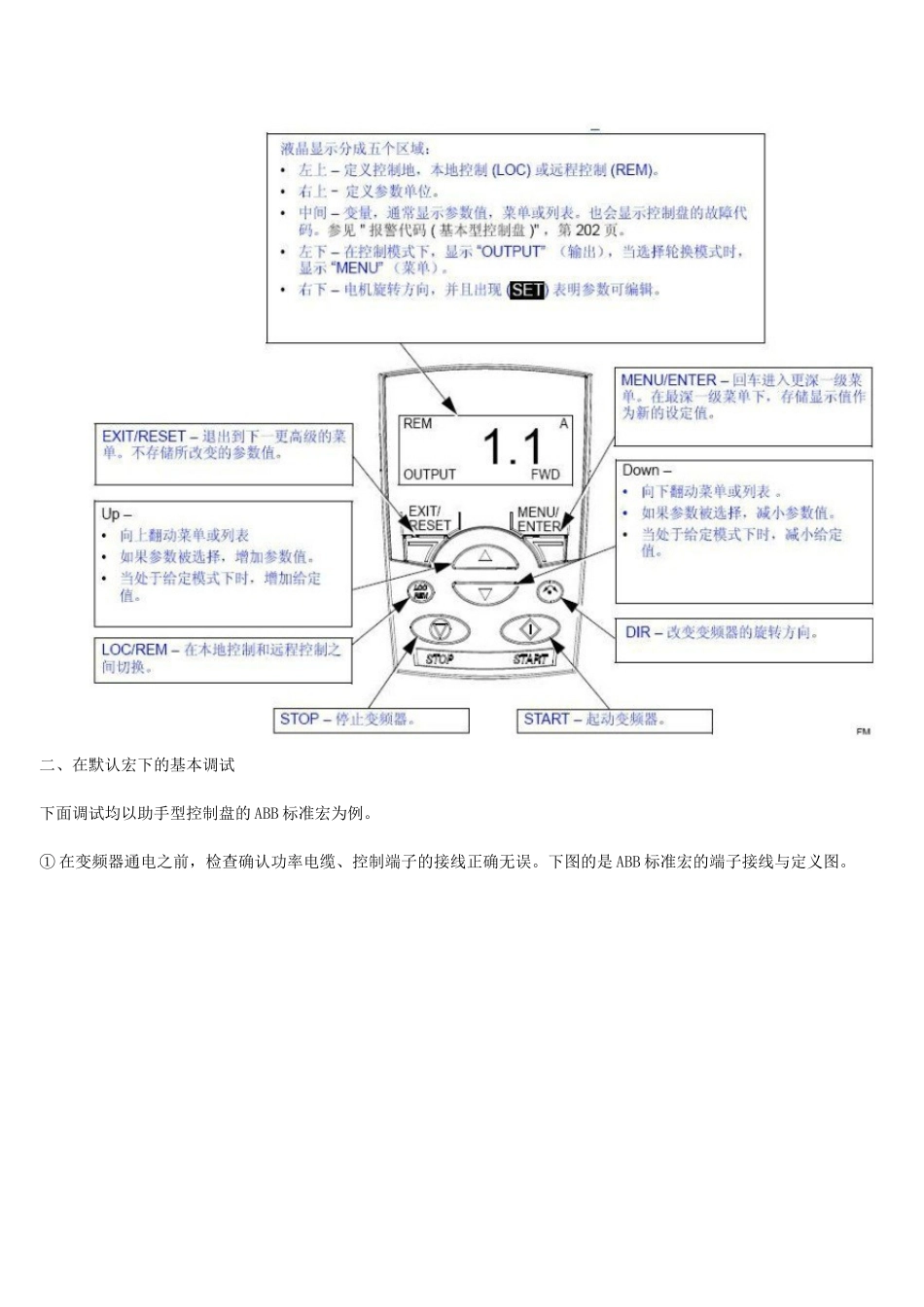

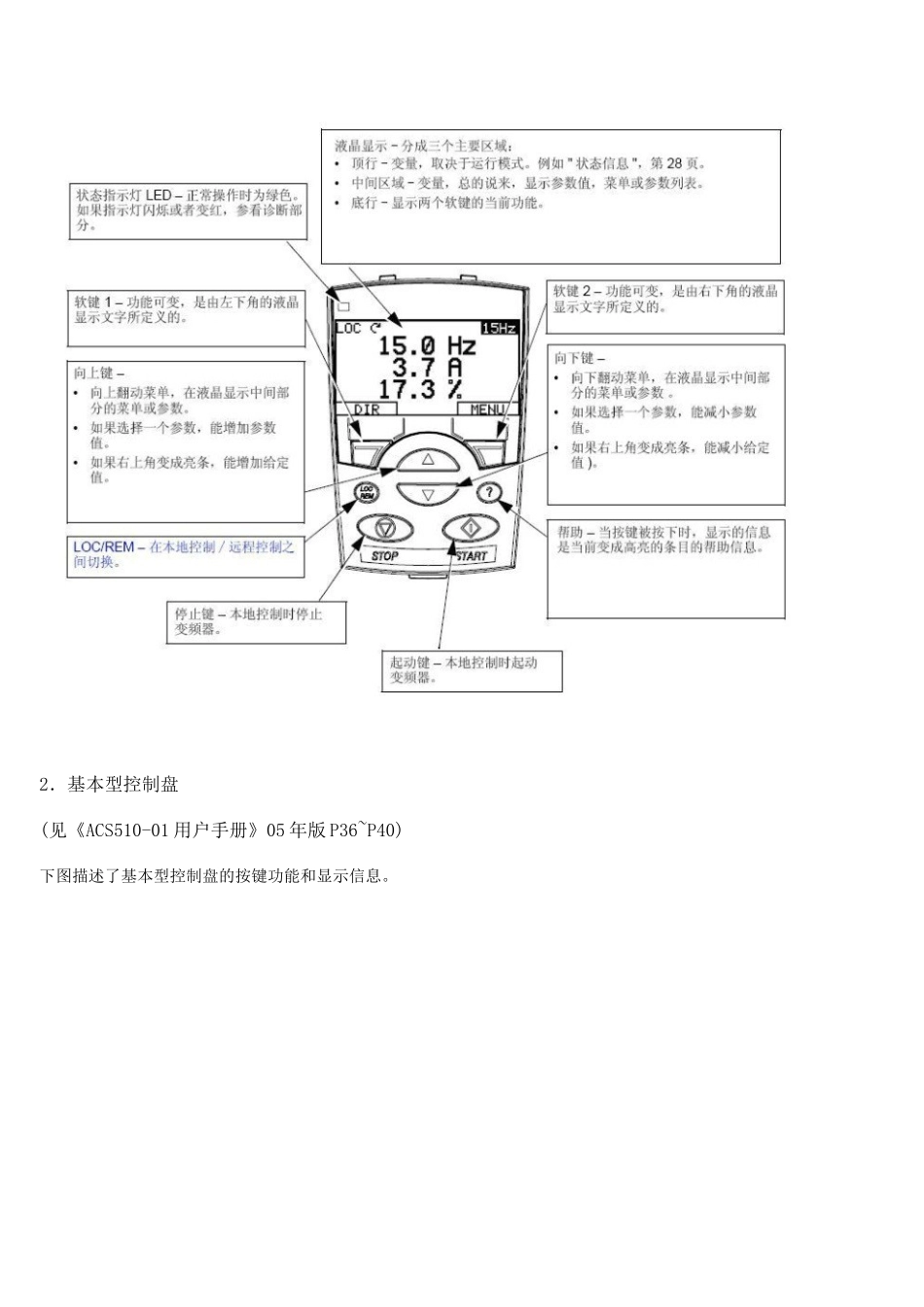

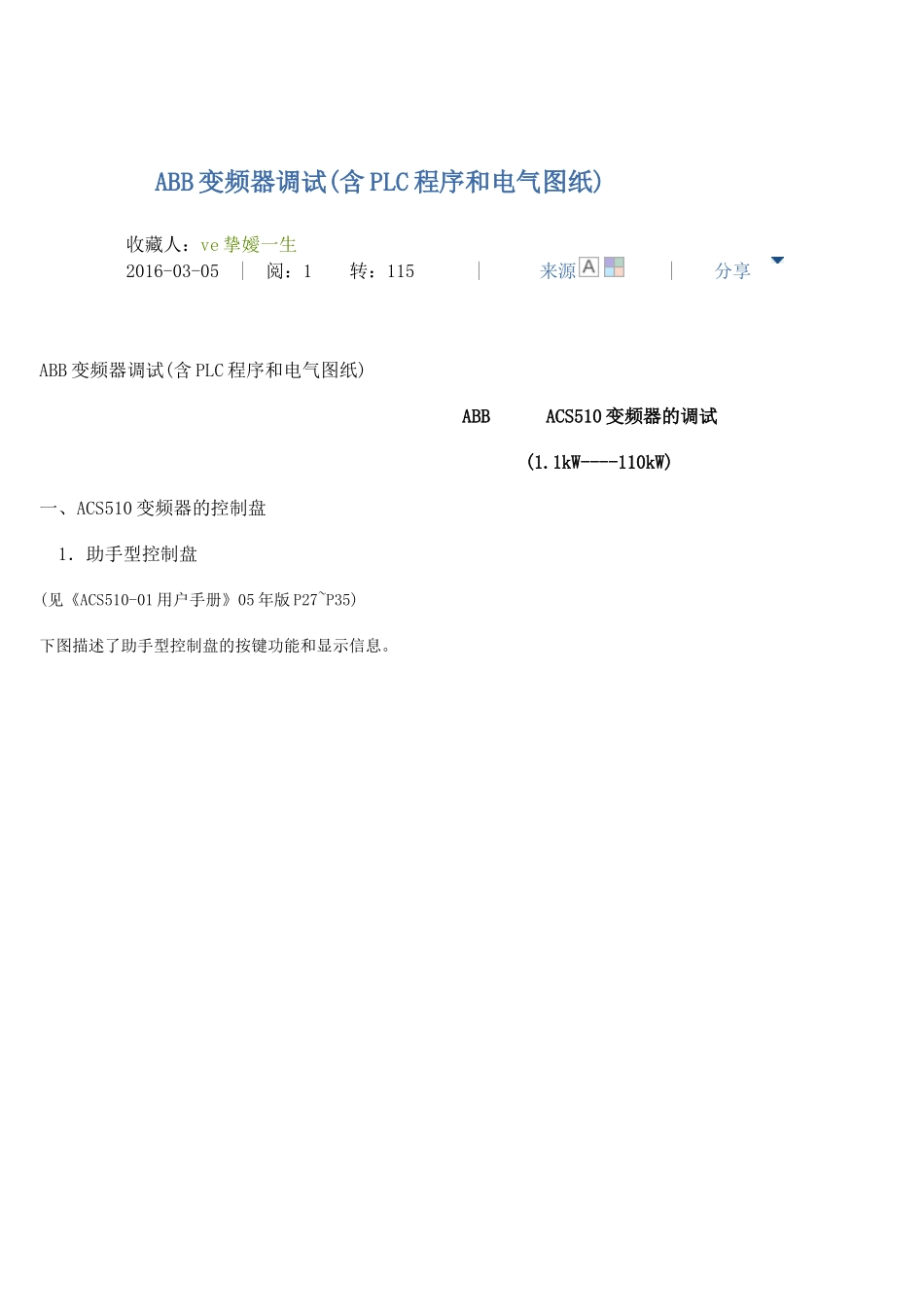

ABB变频器调试(含PLC程序和电气图纸)收藏人：ve挚嬡一生2016-03-05|阅：1转：115|来源|分享ABB变频器调试(含PLC程序和电气图纸)ABBACS510变频器的调试(1.1kW----110kW)一、ACS510变频器的控制盘1．助手型控制盘(见《ACS510-01用户手册》05年版P27~P35)下图描述了助手型控制盘的按键功能和显示信息。2．基本型控制盘(见《ACS510-01用户手册》05年版P36~P40)下图描述了基本型控制盘的按键功能和显示信息。二、在默认宏下的基本调试下面调试均以助手型控制盘的ABB标准宏为例。①在变频器通电之前，检查确认功率电缆、控制端子的接线正确无误。下图的是ABB标准宏的端子接线与定义图。②变频器通电后，在默认的ABB标准宏(9902=1)下，按键切换至本地控制模式下，此时液晶显示屏左上角显示“LOC”。③按MENU/ENTER键进入参数菜单，根据电机铭牌上的参数在99组设置电机参数：?9905(电机额定电压)?9906(电机额定电流)?9907(电机额定频率)?9908(电机额定转速)?9909(电机额定功率)④按下START键起动电机。再按住△或▽键调整给定频率，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。⑤若电机转向与要求不一致，通常有以下两种方法改变转向：?改变任意两相电机电缆；(推荐使用)?更改参数1003，把原先FORWARD(正转)改为REVERSE(反转)，原先REVERSE(反转)改为FORWARD(正转)。(建议不用)⑥按下STOP键停止电机，等到显示屏的旋转状态标记“(正转)”或“(反转)”停止转动后，再按键切换至远程控制模式下，此时液晶显示屏左上角显示“REM”。⑦送一个外部起动信号至DI1，使电机起动。再调整连接于AI1的模拟电位器，改变给定速度，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。⑧送一个外部换向信号至DI2，电机将换向旋转。⑨送一个外部恒速信号至DI3，电机将以5Hz恒速旋转。⑩若想监视所有端子的信号状态，按MENU/ENTER键进入参数菜单，再进入01组运行参数组，监视以下参数：?0118(DI1~3状态)=×××(二进制)?0119(DI4~6状态)=×××(二进制)?0120(AI1)=0.0~100.0%?0121(AI2)=0.0~100.0%?0122(RO1~3状态)=×××(二进制)?0123(RO4~6状态)=×××(二进制)?0124(AO1)=0.0~20.0mA?0125(AO2)=0.0~20.0mA三、参数保存与调用、恢复出厂设置的操作在调试变频器的时候，有时需要检验变频器硬件和软件是否完好，并且要求最后调用原有参数。这时调试人员可以按以下步骤操作：①保存原有参数。在本地控制模式下，按MENU/ENTER键进入参数菜单，设置参数：9902(应用宏)=-1(用户宏1存储)把原有参数保存在用户宏1，以备调用。②恢复出厂设置调试。设置参数：9902(应用宏)=1(ABB标准宏)再做上面第二部分介绍的基本调试，以检验变频器硬件和软件是否完好。③调用原有参数。设置参数：9902(应用宏)=0(用户宏1上载)调用原有参数。四、常用参数调试ACS510变频器的常用参数，除了上面提到的99组、01组参数外，还有以下参数也常用到，相关参数可根据应用需求进行相应的定义。10组:输入指令1001(外部1命令)=0~141002(外部2命令)=0~141003(转向)=1~311组:给定选择1101(控制盘给定)=1~21102(外部控制选择)=-6~121103(给定值1选择)=0~1713组:模拟输入1301(AI1下限)=0.0~100.0%1302(AI1上限)=0.0~100.0%1304(AI2下限)=0.0~100.0%1305(AI2上限)=0.0~100.0%14组:继电器输出1401(继电器输出1)=0~36,45,461402(继电器输出2)=0~36,45,461403(继电器输出3)=0~36,45,4615组:模拟输出1501(AO1赋值)=99~1991504(AO1下限)=0.0…20.0mA1505(AO1上限)=0.0…20.0mA1507(AO2赋值)=99~1991510(AO2下限)=0.0…20.0mA1511(AO2上限)=0.0…20.0mA16组:系统控制1601(运行允许)=0~7,-1~-620组:限幅2007(最小频率)=-500.0~500.0.0Hz2008(最大频率)=0.0~500.0Hz21组:起动/停止2101(起动方式)=1~52102(停车方式)=1(自由停车),2(积分停车)22组:加速/减速2202(加速时间1)=0.0~1800.0s2203(减速时间1)=0.0~1800.0s26组:电机控制2601(磁通优化)=0(禁止),1(允许)五、报警与故障在调试的过程中，若变频器出现报警或故障信号，请参阅《ACS510-01用户...
