万用表的认识及使用VIP免费

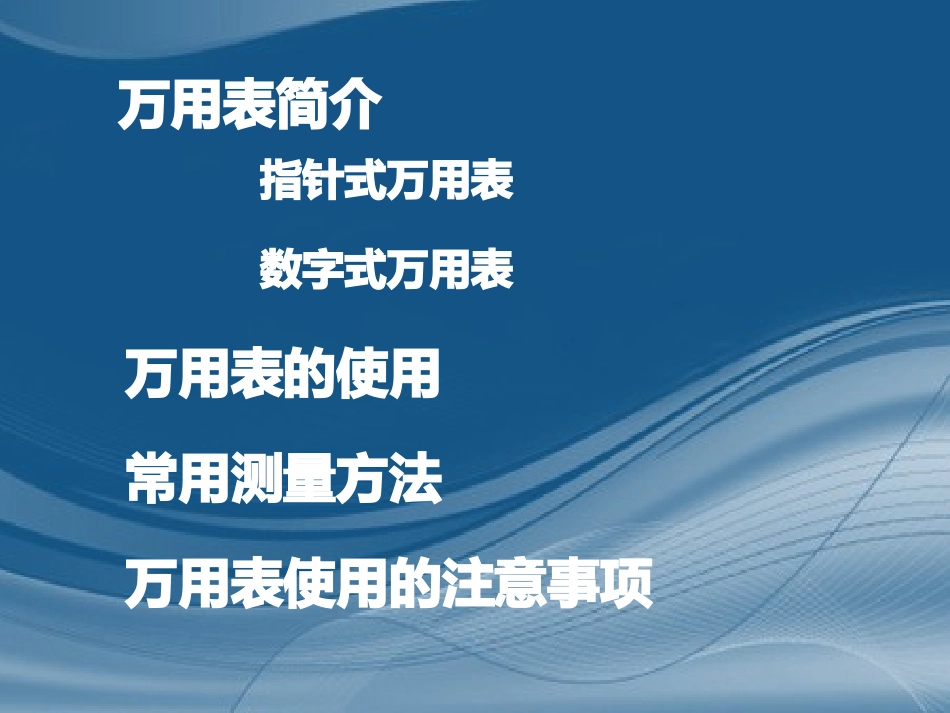

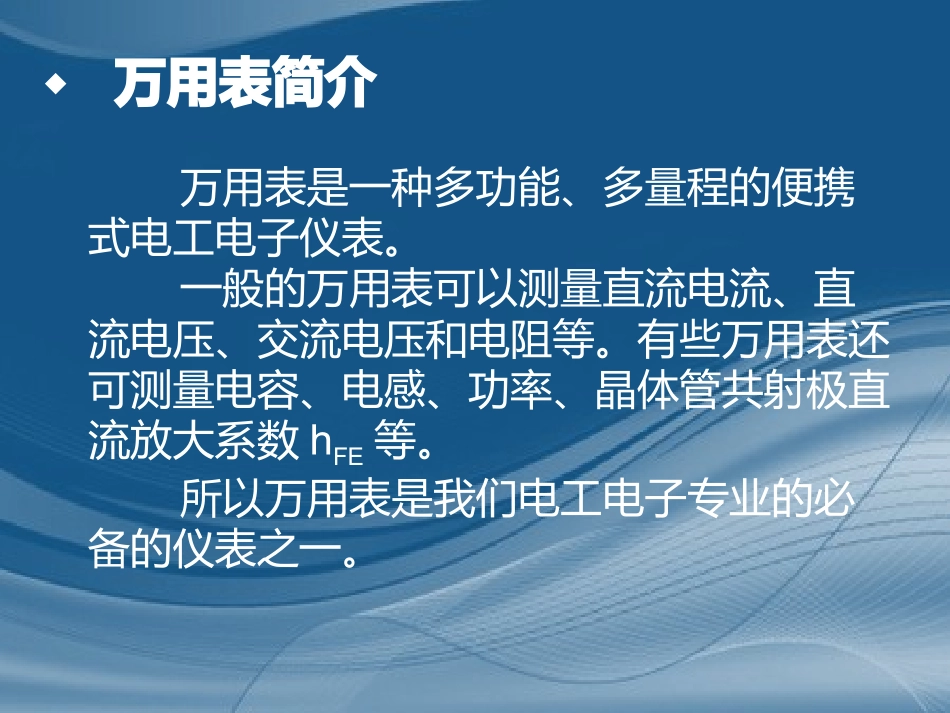

万用表简介指针式万用表数字式万用表万用表的使用常用测量方法万用表使用的注意事项◆万用表简介万用表是一种多功能、多量程的便携式电工电子仪表。一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。有些万用表还可测量电容、电感、功率、晶体管共射极直流放大系数hFE等。所以万用表是我们电工电子专业的必备的仪表之一。万用表一般可分为指针式万用表和数字式万用表两种。指针式万用表数字式万用表指针万用表表笔表头转换开关指针式万用表的型式很多，但基本结构是类似的。指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。指针式万用表的结构组成表头：是测量的显示装置；万用表的表头实际上是一个灵敏电流计转换开关：选择被测电量的种类和量程（或倍率）测量线路：将不同性质和大小的被测电量转换为表头所能接受的直流电流。表头测量电流、电压和电阻的多用表电阻刻度线交、直流电压及电流刻度线晶体管直流参数刻度线电容刻度线电感刻度线电平刻度线转换开关三极管插孔直流电压量程交流电压量程电阻量程电流量程欧姆调零旋钮晶体管的直流放大系数HFE测量档调零档2500V交直流电压扩大插孔5A的直流电流扩大插孔黑表笔插孔红表笔插孔数字式万用表档位盘测试插口表笔显示屏电源开关数据锁定键挡位盘电阻测量挡晶体管放大倍数测量挡交流电流挡电容量测量挡直流电压挡交流电压挡晶体管/短路报警挡直流电流挡插口被测电容引脚插口公共插口强电流使用插口（最大20A）小电流使用插口（最大200mA)三极管测试专用插口测电压/电阻/频率使用插口◆——万用表的使用调零若不在零位，可用螺丝刀微调表头机械调零旋钮，使之处于零位。模拟万用表未使用时表针应指在零位。在测量电阻之前，还要进行欧姆调零。正确接线☆“”“—”“”“红表笔与＋极性插孔相连，黑表笔与或＊或COM”极性插孔相连。☆测量直流量时，注意正、负极性，以免指针反转。☆测电流时，仪表应串联在被测电路中；测电压时，仪表应并联在被测电路两端☆测量晶体管时，应牢记万用表的红表笔与表内电池的负极相接；黑表笔与表内电池的正极相接。接线示意正确选择测量挡位☆测电压时应将转换开关放在相应的电压挡；测电流时应放相应的电流挡等☆选择电流或电压量程时，最好使指针处在标度尺三分之二以上位置；选电阻量程时，最好使指针处在标度尺的中间位置☆测量时，不确定被测数值范围时，应先将转换开关转至对应的最大量程，然后根据指针的偏转程度逐步减小至合适的量程。交、直流电压的测量5A2500V5A2500V图11000V以下电压测量图21000V以上电压测量测电压时，表笔必须并接必须并接在被测电路中，否则极易烧表。测直流电压时注意被测电量极性注意被测电量极性，正端接红笔，负端接黑笔。测量1000V以下电压时，选至所需的直流电压挡直流电压挡或交流电压挡交流电压挡(注意区分交直流交直流)“，红表笔接++”端(图1)，在第2圈刻度盘读数，刻度值按量程折算。测量1000~2500V电压时，选至1000V1000V直流电压直流电压挡挡或1000V1000V交流电压挡交流电压挡“，红表笔接2500V”端(图2)。正确使用挡位和刻度。应在指针偏转较大指针偏转较大位置读数，以提高测量精度。同时，为减小万用表的分流作用，在保证指针偏转角度不太小的情况下尽量选择高量程高量程挡挡进行测量，这时表的等效内阻较大，对被测电路影响小。交流电压挡刻度指示的是正弦信号有效值，仅适用于45Hz~1kHz正弦信号的测量，否则测量误差很大，结果只能作为参考。测高电压时，不能在测量的同时换挡不能在测量的同时换挡，如需换挡应先断开表笔，换挡后再测量，否则会使万用表毁坏。◆——常用测量方法电流的测量5A2500V5A2500V图10.05~500mA电流测量图2500mA~5A电流测量测电流时，表笔必须串接必须串接在被测电路中，否则极易烧表。注意被测电量极性注意被测电量极性，正端接红笔，负端接黑笔。测量500mA以下直流电流时，选至所需的直流电流挡直流电流挡“，红表笔接++”端(图1)，在第2圈刻度盘读数，刻度值按量程折算。测量500mA~5A直流电流时，挡位选至扩展扩展电流挡电流挡“，红表笔接5A”端(图2)。正确使用挡位和刻度...
