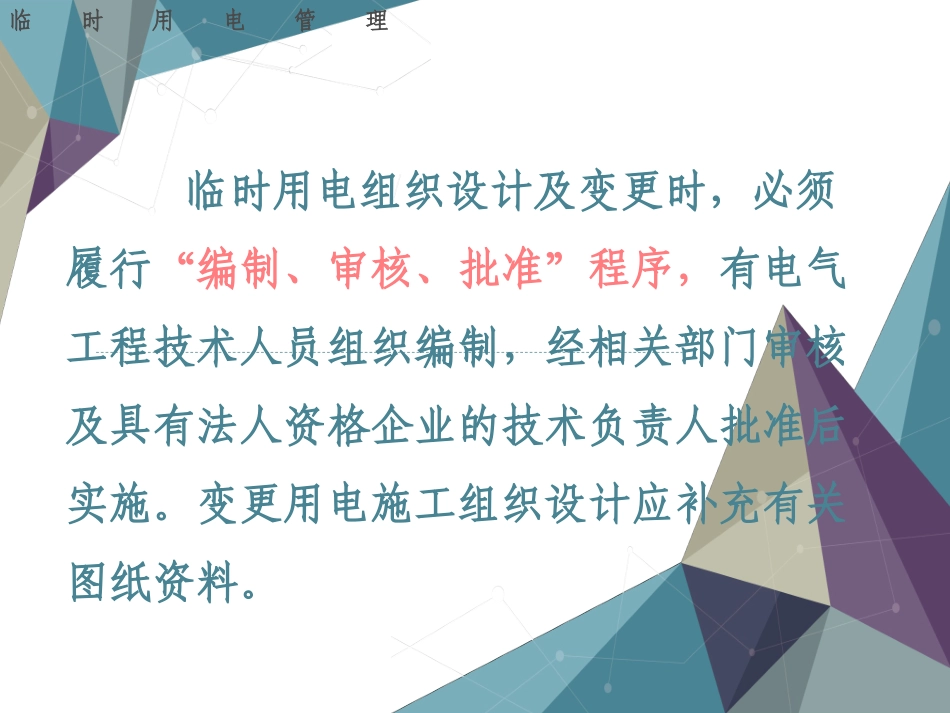

施工现场临时用电安全技术规范培训资料（强制性标准规定）建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1采用三级配电系统2采用TN-S接零保护系统3采用二级漏电保护系统临时用电管理临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，有电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电施工组织设计应补充有关图纸资料。临时用电管理临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。临时用电管理临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。临时用电管理在建工程（含脚手架）的周边与架空线路的边线之间的最小安全操作距离：外电线路电压等（kV）<11-1035-110220330-500最小安全操作距离（m）4.06.08.01015注；上、下脚手架的斜道不宜设在有外电线路的一侧施工现场的机动车道与架空线路交叉时的最小垂直距离外电线路电压等级（kV）<11-1035最小垂直距离（m）6.07.07外电线路及电气设备防护起重机与架空线路边线的最小安全距离外电线路及电气设备防护电压（kV）安全距离<11035110220330500沿垂直方向1.5345678.5沿水平方向1.523.54678.5防护设施与外电线路之间的最小安全距离外电线路及电气设备防护外电线路电压等级（kV）≤1035110220330500最小安全操作距离（m）1.722.5456在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零或总漏电保护器电源侧零线处引出。（如下图）防雷与接地防雷与接地专用变压器供电时TN-S接零保护系统示意图当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。防雷与接地采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。（如下图）防雷与接地防雷与接地三相四线供电时局部TN-S接零保护系统零线引出示意图防雷与接地接地装置的季节系数Ψ值埋深（m）水平接地体长2-3m的垂直接地体0.51.4-1.81.1-1.40.8-1.01.25-1.451.15-1.32.5-3.01.0-1.11.0-1.1防雷与接地PE线截面与相线截面的关系相线芯线截面S（㎜2）PE线最小截面（㎜2）S≤16S1635S/2PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。防雷与接地TN系统中的保护接零除必须在配电室或配电箱处做重复接地外，还必须在配电系统中间处和末端处做重复接地。在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Ω。在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10Ω。防雷与接地施工现场内机械设备及高架设施需安装防雷装置的规定防雷与接地地区年平均雷暴日（d）机械设备高度（m）≤15≥50>15,<40≥32≥40,<90≥20≥90及雷害特别严重地区≥12做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可用同一接地体，但接地电阻应符合重复接地电阻值的要求。防雷与接地母线涂色配电室及自备电源相别颜色垂直排列水平排列引下排列L1(A)黄上后左L2(B)绿中中中L3(C)红下前右N淡蓝---配电柜应装设电源隔离开关及短路、过载、漏电保护电气。电源隔离开关分段时应有明显可见分断电。配电室及自备电源配电柜或配电线路停电维修时，应接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。配电室及自备电源发电机组电源必须与外电线路电源连锁，严禁并列运行。发电机组并列运行时，必须装设同期装置，并在机组同步运行后在向负载供电。配电室及自备电源电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE...
