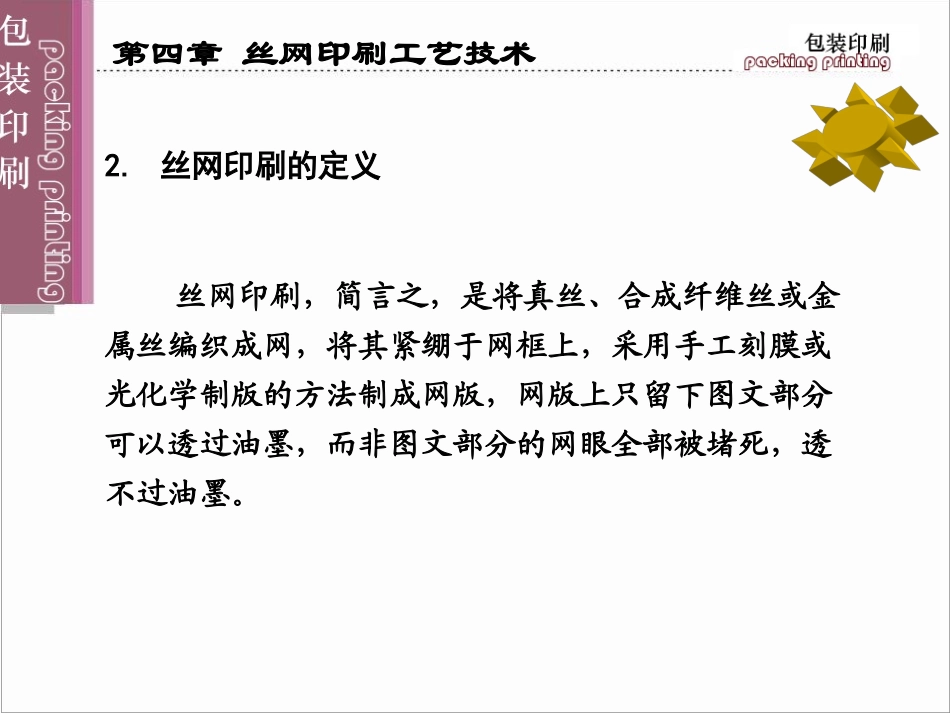

第四章丝网印刷工艺技术一、丝网印刷概述1.丝网印刷的基本原理丝网印刷属于四大印刷术（凸版印刷，凹版印刷，平版印刷，孔版印刷）中的孔版印刷。丝网印刷的图文部分网孔能够透过油墨，漏至承印物上，印版上其余部分堵死，不能透过油墨，在承印物上形成空白。这就是丝网印刷的基本原理。第四章丝网印刷工艺技术第四章丝网印刷工艺技术丝网印刷，简言之，是将真丝、合成纤维丝或金属丝编织成网，将其紧绷于网框上，采用手工刻膜或光化学制版的方法制成网版，网版上只留下图文部分可以透过油墨，而非图文部分的网眼全部被堵死，透不过油墨。2.丝网印刷的定义第四章丝网印刷工艺技术3.丝网印刷的特点（1）制版和印刷方法简便，设备投资少，成本低，易于上马，在小批量生产中经济效益好；（2）不受承印物种类、尺寸、形状，表面材质的限制；由于丝网版柔软，所需印刷压力小，可进行曲面，凹面，纺织品，玻璃，陶瓷，金属表面均可印刷。第四章丝网印刷工艺技术（3）印品墨层厚，色彩鲜艳，立体感和遮盖力强。厚度一般在30~100微米之间，用发泡油墨可达300微米右图是几种印刷的油墨厚度的比较列表印刷类别墨层厚度（单位：微米）平版印刷0.7~1.2凸版印刷1.0凹版印刷8~15丝网印刷30~300苯胺印刷3.0~5.0第四章丝网印刷工艺技术（4）便于将耐光颜料参入油墨中，得到耐光性强的印刷品，以及进行液晶印刷、磁性印刷和发泡印刷等。（5）丝印被广泛地用于印刷大型广告、招贴画、印染、陶瓷器皿上的装潢图案，各种塑料制品、标牌、印刷线路板以及各种工艺品等。第四章丝网印刷工艺技术二、丝网印刷材料1.丝网印刷的丝网（1）对丝网印刷的基本要求编织平滑。以防止漏白，油墨堆积。耐磨性良好。要有较高的抗拉强度。应该有与承印物、印刷图象相适应的结构。如目数、通孔率和丝网厚度。第四章丝网印刷工艺技术要有耐受油墨、清洁剂等化学作用的性能。要有较好的弹性，以保证每个印刷行程后可以回复。接触水后的膨胀率尽可能小，以保证印版尺寸稳定。与各种丝网感光材料有良好的粘附性能。第四章丝网印刷工艺技术2.丝网的类型（1）蚕丝丝网天然丝，纤维较粗糙，不均匀，不耐化学药品。优点与各种感光材料结合性好；有较好的弹性；尺寸稳定性好，不易变形；缺点不耐化学药品；丝网的数目小于75L/cm;成本较高；不易清洗。第四章丝网印刷工艺技术（2）合成纤维丝网尼龙丝网优点耐碱性好，耐磨；弹性高，适用于成型物品的印刷；纤维均匀，表面平滑；易清洗。缺点延伸率高，影响印版尺寸的稳定性。第四章丝网印刷工艺技术聚酯丝网聚酯丝网有单缕和多缕之分，多缕的孔的形状不规则。主要为单缕。优点耐磨，易清洗，寿命长；漏墨性好；尺寸稳定性好。精度不及金属丝网。缺点第四章丝网印刷工艺技术镀金属（镊）聚酯丝网优点稳定性好，耐印；与间接制版法的感光膜结合性好，防静电。可加热，使用于玻璃、陶瓷的丝网印刷。缺点耐化学药品性差，价格高；折痕不易去除。第四章丝网印刷工艺技术金属丝网优点耐印力高，尺寸稳定；网版与承印物之间的间隙小，印品精度高，质量好；抗静电，漏墨性好；墨膜均匀。缺点成本高，绷网难；一旦有折痕，则报废。第四章丝网印刷工艺技术压平丝网单面或双面经过辊压处理的丝网。有聚脂压平丝网和金属压平丝网。它的特点是：表面光滑，油墨转移量减少，印刷墨层变薄，特别适用于UV油墨。一般的，压平丝网的厚度减小在20%~50%.例如：54T（中级）尼龙丝网通过墨量为：38立方厘米每平方米，而54T压平丝网为：23立方厘米每平方米。第四章丝网印刷工艺技术有色丝网在丝网印刷制版过程中会因网丝的漫反射而产生光云，为了吸收这些反射光，就使用染色丝网（有色丝网）。有色丝网的色调以淡色为好，若为深色则要延长曝光时间。第四章丝网印刷工艺技术镍孔版（网）是用电镀的方法制得的，依具体的精度要求来定版厚、孔的形状、数量。网面平整均薄，能极大的提高印迹的稳定性、精密度，用于印刷导电油墨、集成电路等高技术产品。严格说不是丝网。能分辨0.1mm的电路间隔，定位精度可达0....
