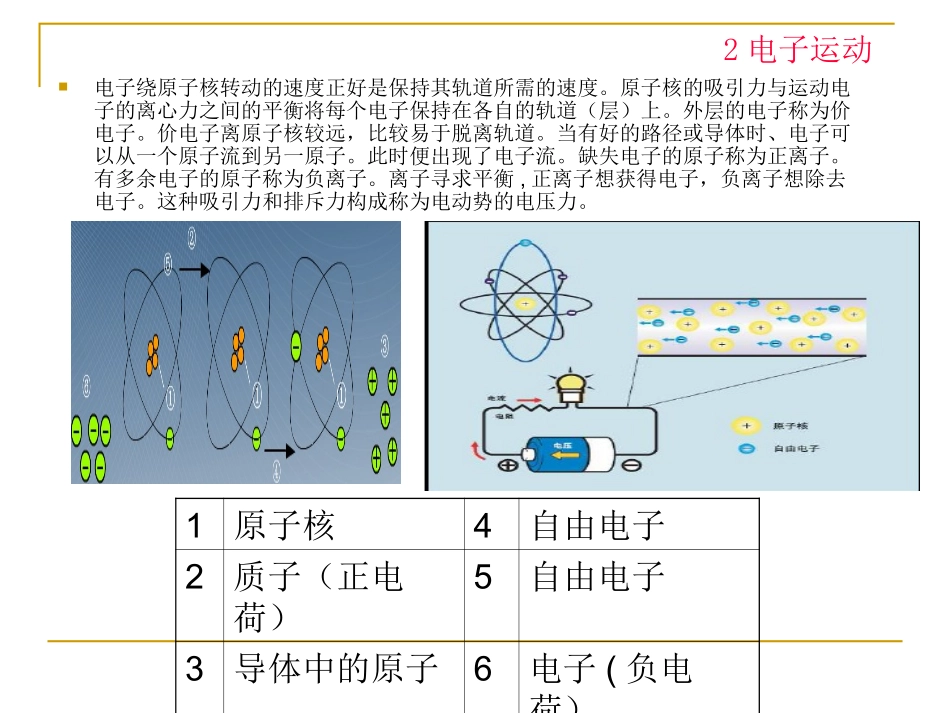

汽车电路基础知识金华九华1电的构成1.1物质原子与电子从电的构成开始讲解。我们周围的一切东西（固体、液体和气体）都被认为是物质。所有物质都带有电，只不过通常情况下这些物质的正负电荷相等没有表现出电的特性出来，物质由很多不同的原子与原子团组成。原子由(带正电的)质子、（不带电的）中子和（带负电的）电子组成。原子核位于原子的中心，由质子和中子组成。由于质子带正电荷，中子不带电荷，因而原子核本身带正电。带负电的电子绕着原子核转，有如太阳系的行星绕着太阳转。我们知道，异性电荷相吸同性相斥。带负电荷的电子能保持在其轨道层上是因为受到带正电的原子核的吸引。1原子核（质子与中子）2电子层3电子第一课：电的基本概念和原理2电子运动电子绕原子核转动的速度正好是保持其轨道所需的速度。原子核的吸引力与运动电子的离心力之间的平衡将每个电子保持在各自的轨道（层）上。外层的电子称为价电子。价电子离原子核较远，比较易于脱离轨道。当有好的路径或导体时、电子可以从一个原子流到另一原子。此时便出现了电子流。缺失电子的原子称为正离子。有多余电子的原子称为负离子。离子寻求平衡,正离子想获得电子，负离子想除去电子。这种吸引力和排斥力构成称为电动势的电压力。1原子核4自由电子2质子（正电荷）5自由电子3导体中的原子6电子(负电荷）3导体与绝缘体第二课：电的特性1电压和电流电压是造成电流流过导体的压力（电动势）。电压力是由两个原子之间由于正负电荷量的失衡而具有的“电位差”形成的。电压可以比作水塔内生成的水压。压力是由塔顶（相当于12伏）和塔底或地面（相当于0伏）之间的位差产生的。电流是电子从一个原子到另一个原子的流动。用水塔为例，可以将电流比作从水塔到水龙头的水流。电压还是正负端之间的位差，电流是电的实际流动。记住，只有在受到电压作用时才会有电流。2电阻电阻阻碍或限制电流在电路中的流动。所有的电路都有电阻。所有导体，如铜、银和金，都对电流有阻力。电路中电阻可以在一定条件下消失。并不是所有的电阻都是有害的。在一个正常的照明灯电路中，灯丝的电阻抵抗电流，使灯丝加热到白炽的程度。电路中如有不需要的电阻会消耗电流，造成负荷工作不正常或根本不能工作。电路的电阻越大，电流越小。由图中可以看出电阻有如水管中的一个缩颈。电阻可以阻滞或限制电流的流动。3直流和交流电4影响电阻的因素5欧姆定律电压、电流与电阻相互间有确定的关系。在基本电路中，电流与外加电压成正比，与电阻成反比。欧姆定律可以一个公式表示：E=I×R或电压=电流×电阻。图中示出一个具有12伏电源、２欧电阻与６安电流的电路，如果电阻变化，电流也会随之改变。当电阻变为4欧时，电流变为3安。我们还可以从欧姆定律圆来理解。三者之间的关系就可以相互转化：E=IXR;或者I=E/R;或者R=E/I。6应用欧姆定律利用欧姆定律圆来求解上图所示的问题。图中所示为一灯泡电路，电流为３安培，电压为12伏特，要求的是电阻。计算过程如下：R=E/IR=12伏/3安R=4欧7瓦特“功率”一词大家一定听说过，很多电气装置，如发电机、电风扇，电冰箱，是按其能够消耗的功率而不是产生的功率来做额定值的。瓦特是用来表示消耗功率的多少的单位。功率、电压与电流的关系用功率公式表示：P=E×I。在一电路中，如果电压或电流增加，则功率增加。如果电压或电流减小，则功率减小。我们也可以从功率圆来理解，三者之间的关系就可以相互转化：P=EXI;或者I=P/E;或者E=P/I。如果在电阻1欧姆的用电器上施加1伏特电压，则电路内的电流强度为1安培8度量单位前文中我们介绍到了伏特、安培和欧姆。实际上我们在学习中还可能遇到如兆伏、毫安的说法。1兆代表一百万。千代表1000。毫代表一千分之一。微代表一百万分之一。第三课：闭合电路1闭合电路平常所说的电就是指流过闭合电路的电流。一个典型的现代汽车可能包含1,000多条不同的电路。有的非常复杂，不过基本原理都一样。为了能构成闭合电路，必须有电源、导体、负荷与接地。大多数汽车电路包括：电源、导体、接地路径、负荷、保护装置、控制装置。无论部件在什么位置和有多少数量，电流总是在闭合回路中...
