三格式化粪池厕所建造技术(砖砌机构图)VIP免费

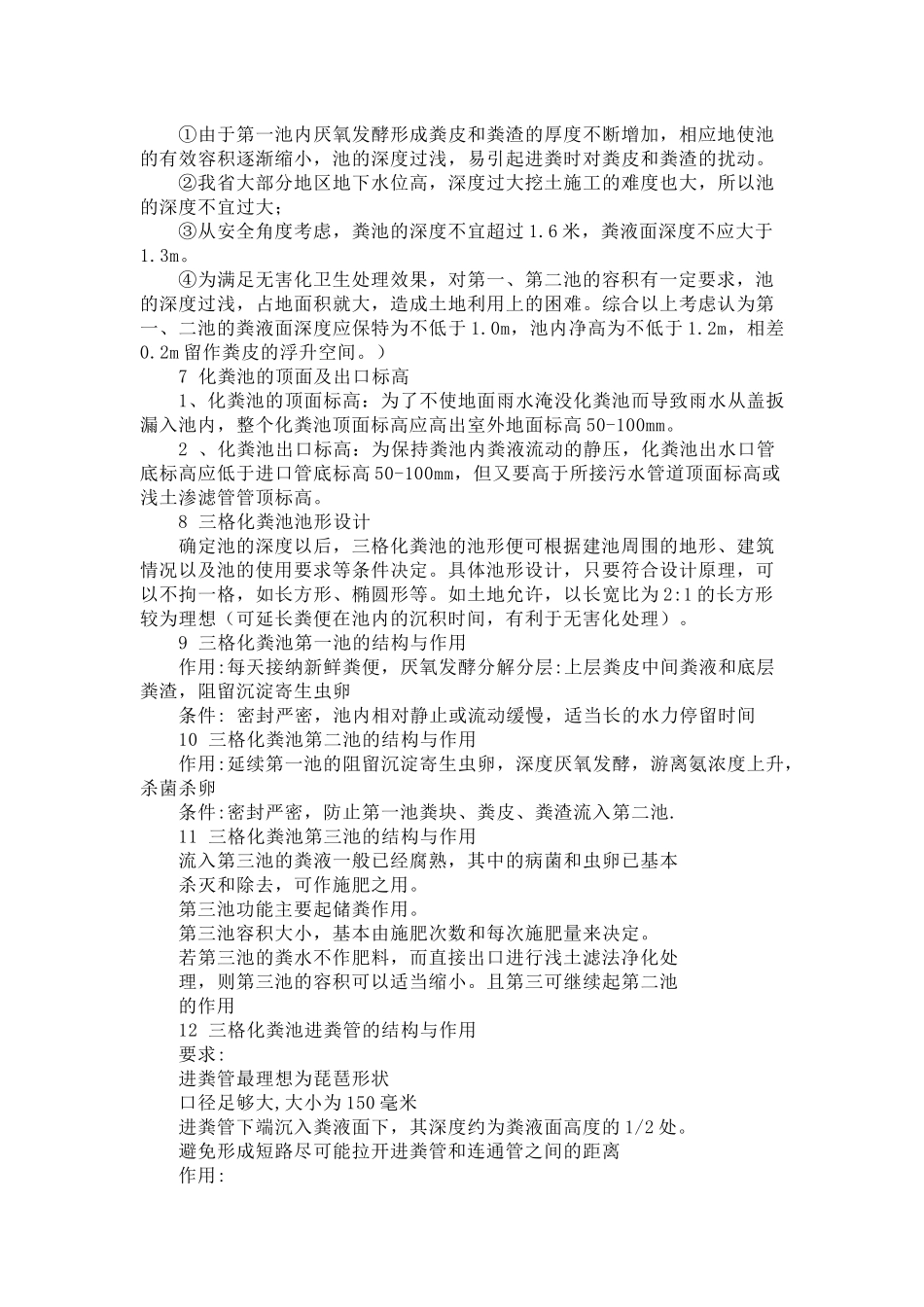

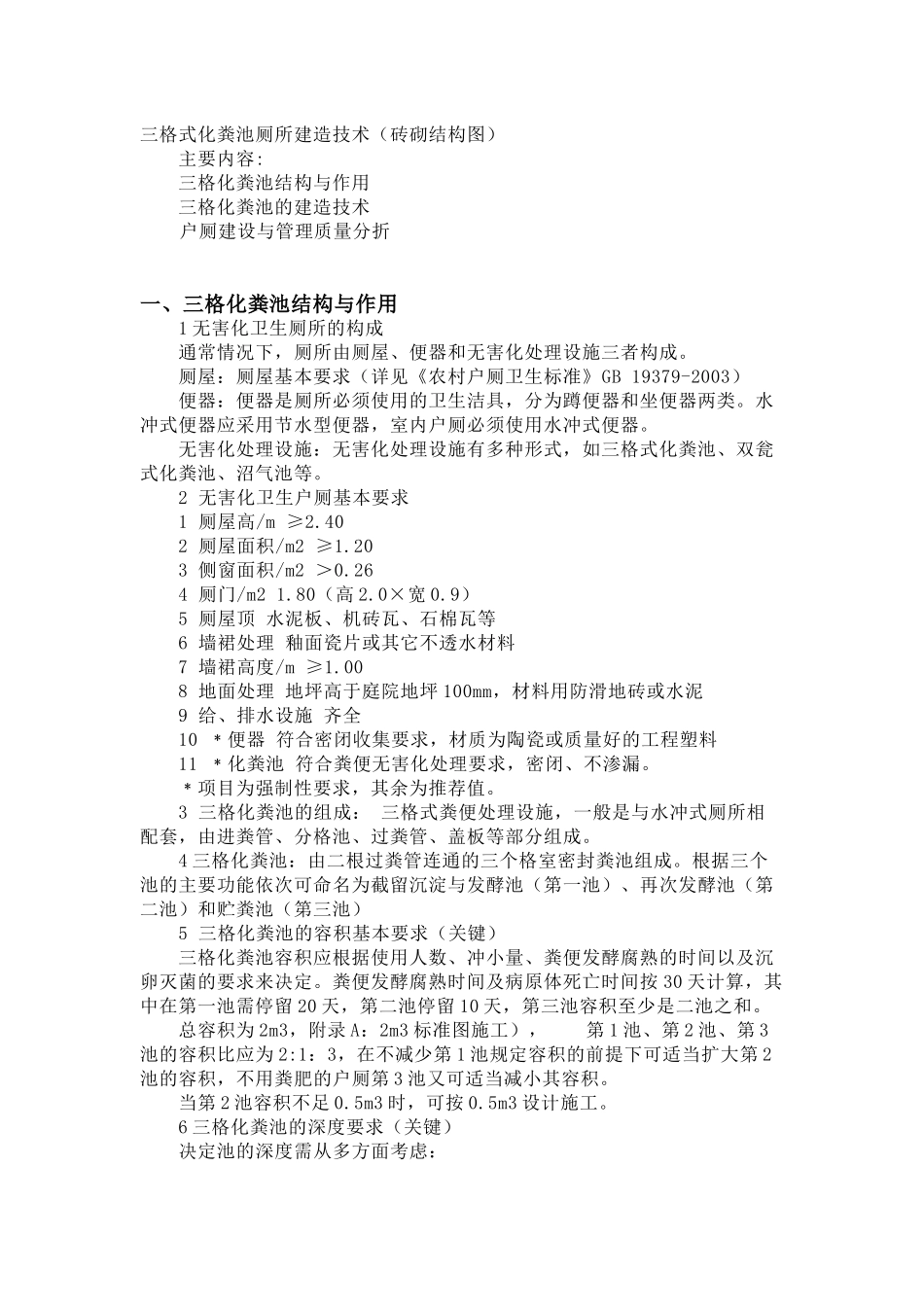

三格式化粪池厕所建造技术（砖砌结构图）主要内容:三格化粪池结构与作用三格化粪池的建造技术户厕建设与管理质量分折一、三格化粪池结构与作用1无害化卫生厕所的构成通常情况下，厕所由厕屋、便器和无害化处理设施三者构成。厕屋：厕屋基本要求（详见《农村户厕卫生标准》GB19379-2003）便器：便器是厕所必须使用的卫生洁具，分为蹲便器和坐便器两类。水冲式便器应采用节水型便器，室内户厕必须使用水冲式便器。无害化处理设施：无害化处理设施有多种形式，如三格式化粪池、双瓮式化粪池、沼气池等。2无害化卫生户厕基本要求1厕屋高/m≥2.402厕屋面积/m2≥1.203侧窗面积/m2＞0.264厕门/m21.80（高2.0×宽0.9）5厕屋顶水泥板、机砖瓦、石棉瓦等6墙裙处理釉面瓷片或其它不透水材料7墙裙高度/m≥1.008地面处理地坪高于庭院地坪100mm，材料用防滑地砖或水泥9给、排水设施齐全10﹡便器符合密闭收集要求，材质为陶瓷或质量好的工程塑料11﹡化粪池符合粪便无害化处理要求，密闭、不渗漏。﹡项目为强制性要求，其余为推荐值。3三格化粪池的组成：三格式粪便处理设施，一般是与水冲式厕所相配套，由进粪管、分格池、过粪管、盖板等部分组成。4三格化粪池：由二根过粪管连通的三个格室密封粪池组成。根据三个池的主要功能依次可命名为截留沉淀与发酵池（第一池）、再次发酵池（第二池）和贮粪池（第三池）5三格化粪池的容积基本要求（关键）三格化粪池容积应根据使用人数、冲小量、粪便发酵腐熟的时间以及沉卵灭菌的要求来决定。粪便发酵腐熟时间及病原体死亡时间按30天计算，其中在第一池需停留20天，第二池停留10天，第三池容积至少是二池之和。总容积为2m3，附录A：2m3标准图施工），第1池、第2池、第3池的容积比应为2:1：3，在不减少第1池规定容积的前提下可适当扩大第2池的容积，不用粪肥的户厕第3池又可适当减小其容积。当第2池容积不足0.5m3时，可按0.5m3设计施工。6三格化粪池的深度要求（关键）决定池的深度需从多方面考虑：①由于第一池内厌氧发酵形成粪皮和粪渣的厚度不断增加，相应地使池的有效容积逐渐缩小，池的深度过浅，易引起进粪时对粪皮和粪渣的扰动。②我省大部分地区地下水位高，深度过大挖土施工的难度也大，所以池的深度不宜过大；③从安全角度考虑，粪池的深度不宜超过1.6米，粪液面深度不应大于1.3m。④为满足无害化卫生处理效果，对第一、第二池的容积有一定要求，池的深度过浅，占地面积就大，造成土地利用上的困难。综合以上考虑认为第一、二池的粪液面深度应保特为不低于1.0m，池内净高为不低于1.2m，相差0.2m留作粪皮的浮升空间。）7化粪池的顶面及出口标高1、化粪池的顶面标高：为了不使地面雨水淹没化粪池而导致雨水从盖扳漏入池内，整个化粪池顶面标高应高出室外地面标高50-100mm。2、化粪池出口标高：为保持粪池内粪液流动的静压，化粪池出水口管底标高应低于进口管底标高50-100mm，但又要高于所接污水管道顶面标高或浅土渗滤管管顶标高。8三格化粪池池形设计确定池的深度以后，三格化粪池的池形便可根据建池周围的地形、建筑情况以及池的使用要求等条件决定。具体池形设计，只要符合设计原理，可以不拘一格，如长方形、椭圆形等。如土地允许，以长宽比为2:1的长方形较为理想（可延长粪便在池内的沉积时间，有利于无害化处理）。9三格化粪池第一池的结构与作用作用:每天接纳新鲜粪便，厌氧发酵分解分层:上层粪皮中间粪液和底层粪渣，阻留沉淀寄生虫卵条件:密封严密，池内相对静止或流动缓慢，适当长的水力停留时间10三格化粪池第二池的结构与作用作用:延续第一池的阻留沉淀寄生虫卵，深度厌氧发酵，游离氨浓度上升，杀菌杀卵条件:密封严密，防止第一池粪块、粪皮、粪渣流入第二池.11三格化粪池第三池的结构与作用流入第三池的粪液一般已经腐熟，其中的病菌和虫卵已基本杀灭和除去，可作施肥之用。第三池功能主要起储粪作用。第三池容积大小，基本由施肥次数和每次施肥量来决定。若第三池的粪水不作肥料，而直接出口进行浅土滤法净化处理，则第三池的容积可以适当缩小。且第三可继续起第二池的作用12三格化粪池进粪管的结构与作用要求:进粪管最理想为琵琶形...
