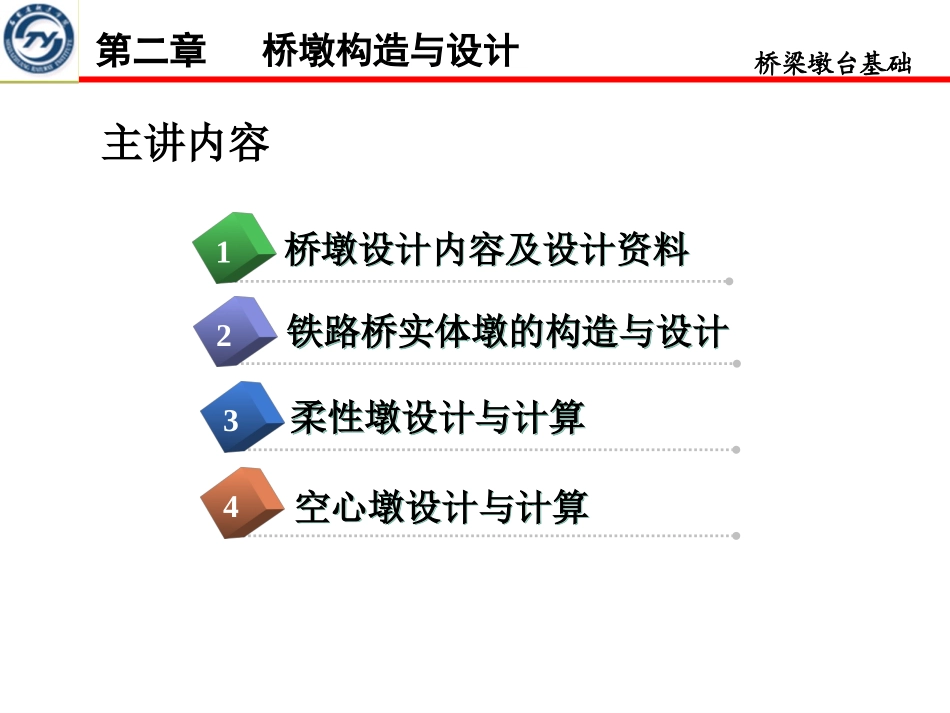

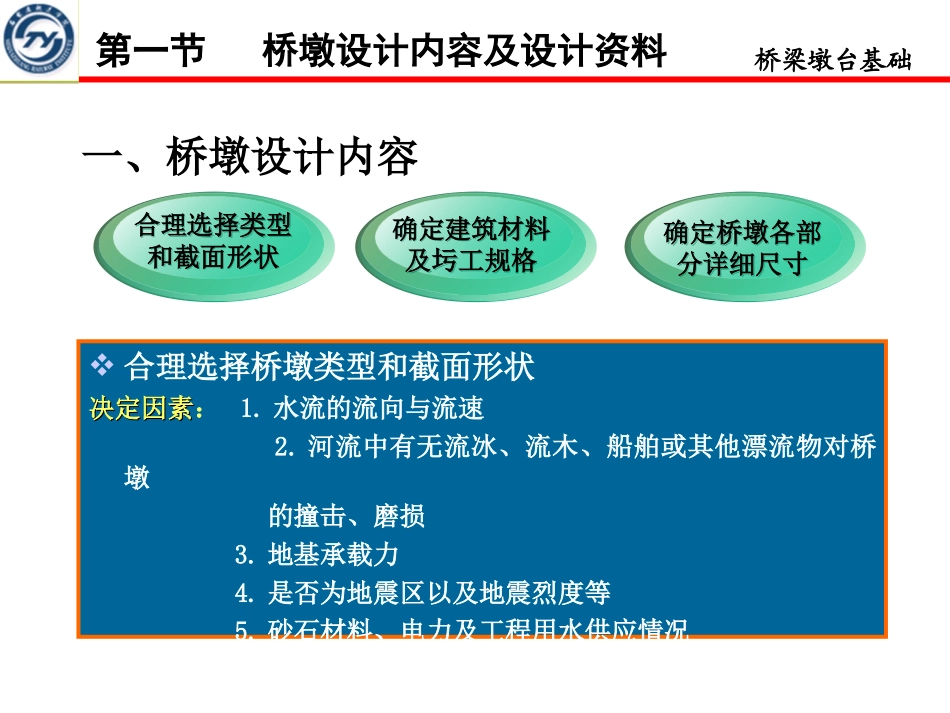

桥梁墩台基础第二章桥墩构造与设计主讲内容121234铁路桥实体墩的构造与设计铁路桥实体墩的构造与设计桥墩设计内容及设计资料桥墩设计内容及设计资料柔性墩设计与计算柔性墩设计与计算空心墩设计与计算空心墩设计与计算桥梁墩台基础23本章难点设计荷载计算设计荷载计算荷载组合的概念荷载组合的概念活载工况与计算图式活载工况与计算图式温度应力的概念与计算温度应力的概念与计算第二章桥墩构造与设计桥梁墩台基础第一节桥墩设计内容及设计资料3一、桥墩设计内容合理选择桥墩类型和截面形状决定因素决定因素：1.水流的流向与流速2.河流中有无流冰、流木、船舶或其他漂流物对桥墩的撞击、磨损3.地基承载力4.是否为地震区以及地震烈度等5.砂石材料、电力及工程用水供应情况合理选择类型和截面形状合理选择类型和截面形状确定建筑材料及圬工规格确定建筑材料及圬工规格确定桥墩各部分详细尺寸确定桥墩各部分详细尺寸桥梁墩台基础第一节桥墩设计内容及设计资料3一、桥墩设计内容确定建筑材料及圬工规格建筑材料建筑材料：1.就地取材，物尽其用2.考虑周到，分清主次圬工规格：圬工规格：1.满足结构强度要求2.满足抗冻、抗环境水侵蚀、抗流冰或其它漂流物的撞击、磨损等特殊要求合理选择类型和截面形状合理选择类型和截面形状确定建筑材料及圬工规格确定建筑材料及圬工规格确定桥墩各部分详细尺寸确定桥墩各部分详细尺寸桥梁墩台基础第一节桥墩设计内容及设计资料3一、桥墩设计内容确定桥墩各部分详细尺寸确定方法确定方法：1.标准设计图纸2.力学检算合理选择类型和截面形状合理选择类型和截面形状确定建筑材料及圬工规格确定建筑材料及圬工规格确定桥墩各部分详细尺寸确定桥墩各部分详细尺寸桥梁墩台基础第一节桥墩设计内容及设计资料二、桥墩设计资料二、桥墩设计资料1.地形地质资料这些资料是确定基础类型、施工方法、持力层标高和地基承载力的主要依据。桥址平面图桥址平面图桥位纵断面图桥位纵断面图桥墩处横断面图桥墩处横断面图桥梁墩台基础第一节桥墩设计内容及设计资料2.水文气象资料2.水文气象资料正确确定一般冲刷和局部冲刷深度正确确定一般冲刷和局部冲刷深度设计水位、常水位、施工水位、低水位的标高设计水位、常水位、施工水位、低水位的标高设计和施工水位的流量与流速，流冰与流水情况设计和施工水位的流量与流速，流冰与流水情况洪水季节和施工季节洪水季节和施工季节当地最大风速、气温及冻结线深度当地最大风速、气温及冻结线深度桥梁墩台基础第一节桥墩设计内容及设计资料233.当地建材供应情况3.当地建材供应情况主要指砂，石及工程用水等供应运输情况。主要指砂，石及工程用水等供应运输情况。4.线路和桥跨设计资料4.线路和桥跨设计资料包括线路等级、股道数目、线路平面及纵断面设计、桥孔布置、桥跨结构的具体情况桥跨及其道路上部建筑的重量等。包括线路等级、股道数目、线路平面及纵断面设计、桥孔布置、桥跨结构的具体情况桥跨及其道路上部建筑的重量等。5.其它资料5.其它资料工期要求、施工设备及技术条件、当地交通及电力供应情况等也是进行设计时应考虑的因素。工期要求、施工设备及技术条件、当地交通及电力供应情况等也是进行设计时应考虑的因素。桥梁墩台基础第二节铁路实体墩构造与设计一、实体桥墩构造及主要尺寸拟定（一）顶帽的类型与构造1.顶帽的类型8m及更小跨度的普通钢筋混凝土梁配用的矩形截面或圆端形截面桥墩，其顶帽一般采用飞檐式，顶帽的形状均随墩身形状而定。10~32m的普通钢筋混凝土梁及预应力混凝土梁的桥墩，其顶帽常做成托盘式以节省圬工。托盘式顶帽的形状除圆形墩采用圆端形外，其它桥墩常采用矩形顶帽。桥梁墩台基础第二节铁路实体墩构造与设计2.顶帽的作用安放梁的支座，将桥跨传来的集中压力均匀地分散给墩身顶帽还要有一定宽度以满足架梁施工和养护维修的需要作用作用桥梁墩台基础第二节铁路实体墩构造与设计3.顶帽的构造应采用不低于C30的混凝土，厚度不小于0.4m一般要求设置两层钢筋网，有些情况可不设钢筋施工时不允许托盘缩颈处留施工缝顶面设排水坡、飞檐，设支承垫石平台在支承垫石预留锚栓孔桥梁墩台基础第二节...
