《桥的形状与结构》PPT课件VIP专享VIP免费

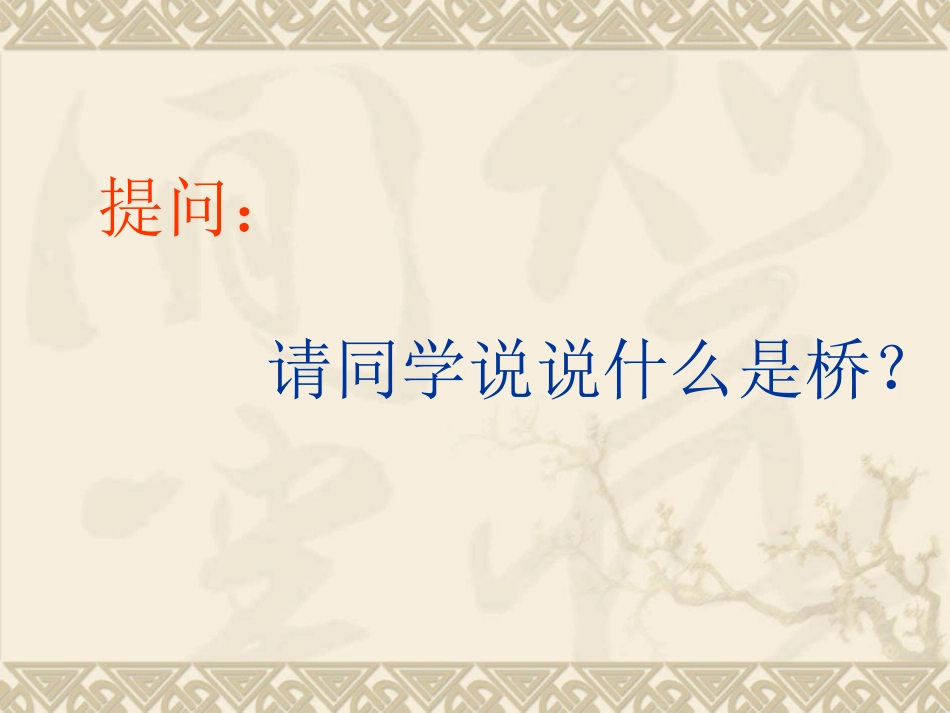

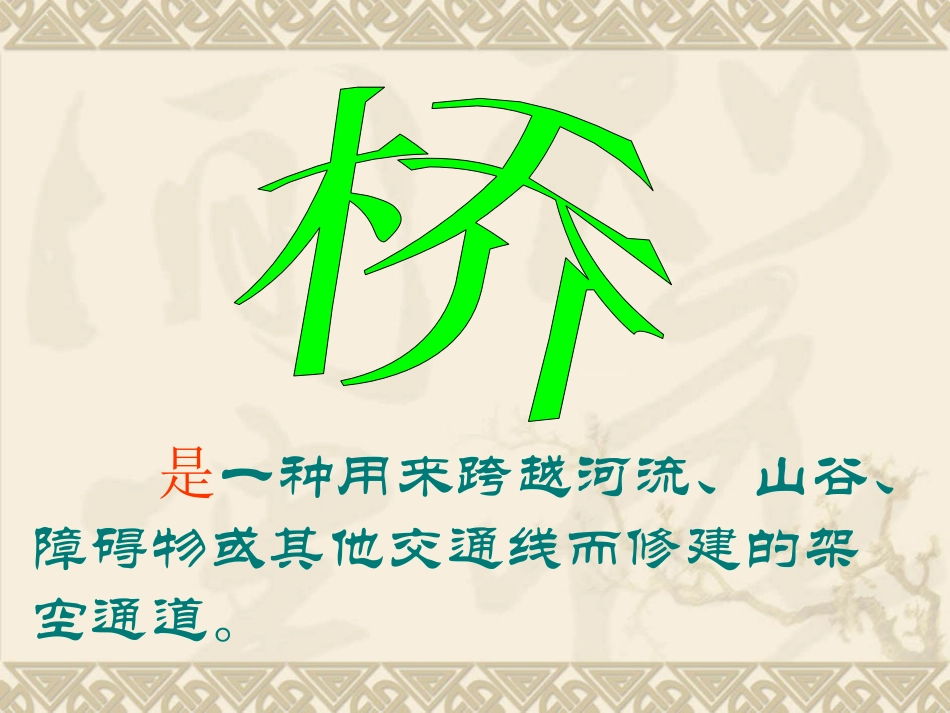

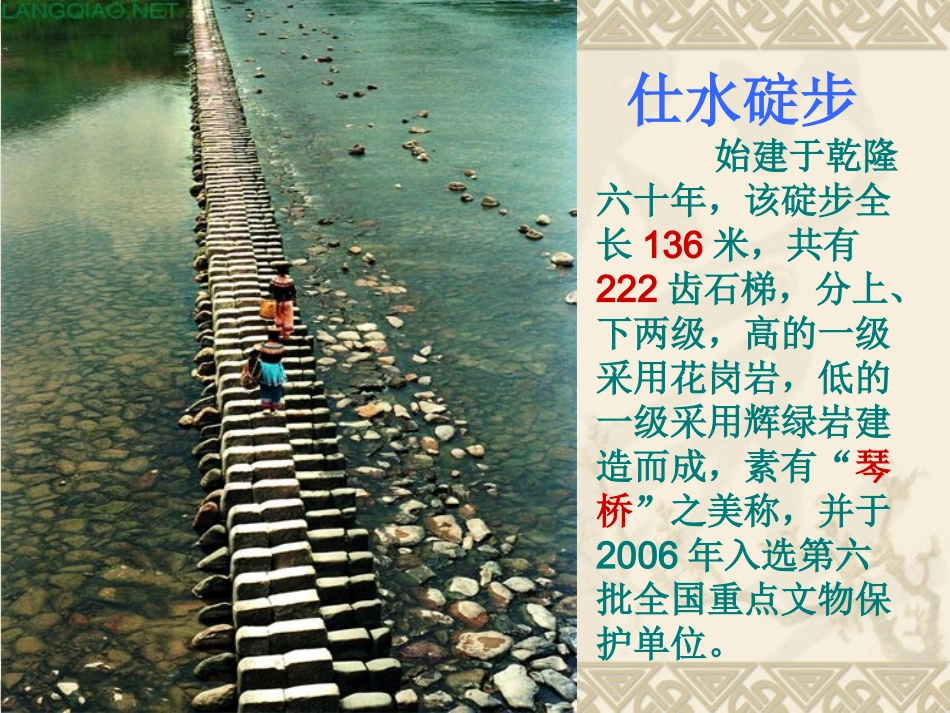

仕水碇步始建于乾隆六十年，该碇步全长136米，共有222齿石梯，分上、下两级，高的一级采用花岗岩，低的一级采用辉绿岩建造而成，素有“琴桥”之美称，并于2006年入选第六批全国重点文物保护单位。提问：请同学说说什么是桥？是一种用来跨越河流、山谷、障碍物或其他交通线而修建的架空通道。茅以升先生青年时期的照片桥梁是一种自古有之,最普通而最特殊的建筑物!——茅以升简介：中国是桥的故乡，自古就有“桥的国度”之称,发展于隋,兴盛于宋。遍布在神州大地的桥、编织成四通八达的交通网络，连接着祖国的四面八方。我国古代桥梁的建筑艺术，有不少是世界桥梁史上的创举，充分显示了我国古代劳动人民的非凡智慧。河北赵州桥、泉州洛阳桥、北京芦沟桥、潮州广济桥被称为中国四大古桥。中国古今桥梁的科学技术，不少都曾走在世界桥梁建筑的前列，许多桥梁样式仍继续对世界近代桥梁建筑产生影响。同时,它又是活的文物瑰宝,记载着许多珍贵的资料。拱形结构条形结构框架结构钢索结构想一想：观察比较这些桥，它们有什么相同和不同，各有什么优点？玉带桥位于北京颐和园昆明湖长堤上，建于清乾隆年间(公元1736-1795年)。该桥单孔净跨11.38米，矢高约7.5米，全部用玉石琢成，桥面是双反向曲线，组成波形线桥型，配有精制白石栏板，显得格外富丽堂皇。北京玉带桥杭州五亭桥拱桥之祖河北安济桥湖北东门桥河北赵州桥杭州钱塘江四桥相同点不同点优点都有桥拱、桥面和桥墩。桥面在拱的上方桥下空间高，便于船的通行。桥面在拱的下方桥面低，与道路连接容易。桥面拉住拱足，能抵消拱的外推力。钢索桥江苏苏通大桥江阴长江公路大桥，位于江苏省江阴市，桥型采用主跨为1,385m钢悬索桥，桥塔高190米。为世界第四、中国第一大桥。1994年开工建设，1999年10月建成通车。江苏润扬长江公路大桥四川旺苍东河桥长沙湘江二桥思考：观察钢索桥的结构，它有什么显著特点？长沙浏阳河洪山庙大桥美国金门大桥答：钢索桥从结构上看是吊桥，即桥面被钢缆吊起来。其显著特点是跨度很大。在很早以前人们从缠绕在大树间的藤蔓得到启示,用藤蔓做成了吊桥.后来用铁链代替藤蔓建造出了铁索桥,后得益于科技的发展,用钢丝编成的缆绳建造出了跨度达千米以上的钢索桥.吊桥钢索桥悬索式的江阴大桥钢索桥：由钢缆，桥塔，桥面构成。钢缆：是桥承重的主要构件。桥塔：是支撑钢缆的主要构件。拉索桥的分类悬索桥斜拉桥斜拉式的钢索桥体验活动：让我们模拟建造一座“钢索桥”，体验一下“钢缆”的拉力。FF绳子垂下些绳子拉直些想一想：桥塔为什么要修那么高？答：桥塔修那么高是为了降低钢缆的拉力。观察这座钢索桥，它使用了哪几种结构？这样做有什么好处？想一想：美国旧金山金门大桥（跨度为1280米）答：这座钢索桥使用了框架、拱形和钢索这三种结构。这样做的好处是用材少，桥的抗弯曲能力更强，更加坚固，跨度更大。欣赏：很多现代大桥不是一种单纯的结构，而是把多种结构合为一体，请同学们感受和欣赏现代各式各样的桥形状和结构之美。最长的双层桥日本明石海峡大桥，位于本州与四国之间，主跨1991米（960+1991+960），全长3910米，它们可承受8.5级强烈地震设计，为目前世界上跨度最大的悬索桥。历经神户大地震，至今仍屹立不倒。•最超现代的桥1996年建于鹿特丹的超现代伊拉斯缪斯大桥,桥身像舞蹈者修长的腿轻轻弹出，足尖直指苍穹。•金门大桥•落成当天，有20万人兴高采烈地走过大桥来庆祝这个日子。今天金门桥是世界上最繁忙的桥梁之一，每天都约有10万辆汽车从桥上隆隆驶过。•“世界最著名自杀场所”这个称号给美国旧金山美丽的金门大桥蒙上了一层黑色的面纱。自1937年大桥落成以来，已有1300多个困惑的灵魂从这里殒落，美国媒体透露，旧金山市政府准备给当地标志性景观金门大桥加建防止自杀的设施。最恩爱的桥1903年落成的布达佩斯的伊丽莎白大桥，是当时最长的悬索桥，跨度290米.幕色降临时，灯光强调了优美的悬索链和雄伟的桥塔的对比.该桥通体白色。匈牙利人自己形容为犹如“白鸥凌波”。•最多的桥圣彼得堡坐落在涅瓦河口的42个小岛上，由300多座桥梁相连，因此圣彼得堡成为世界著名的...
