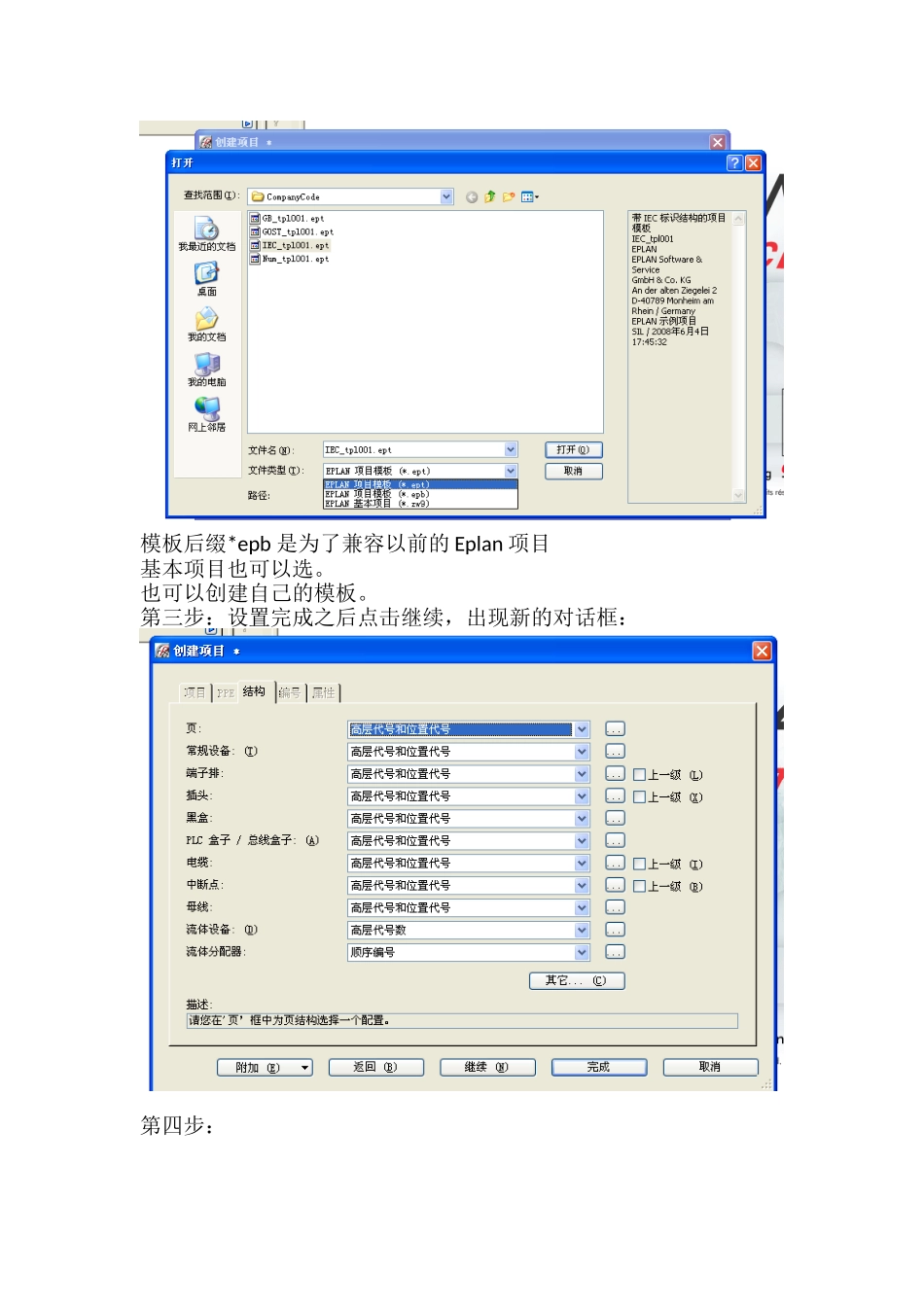

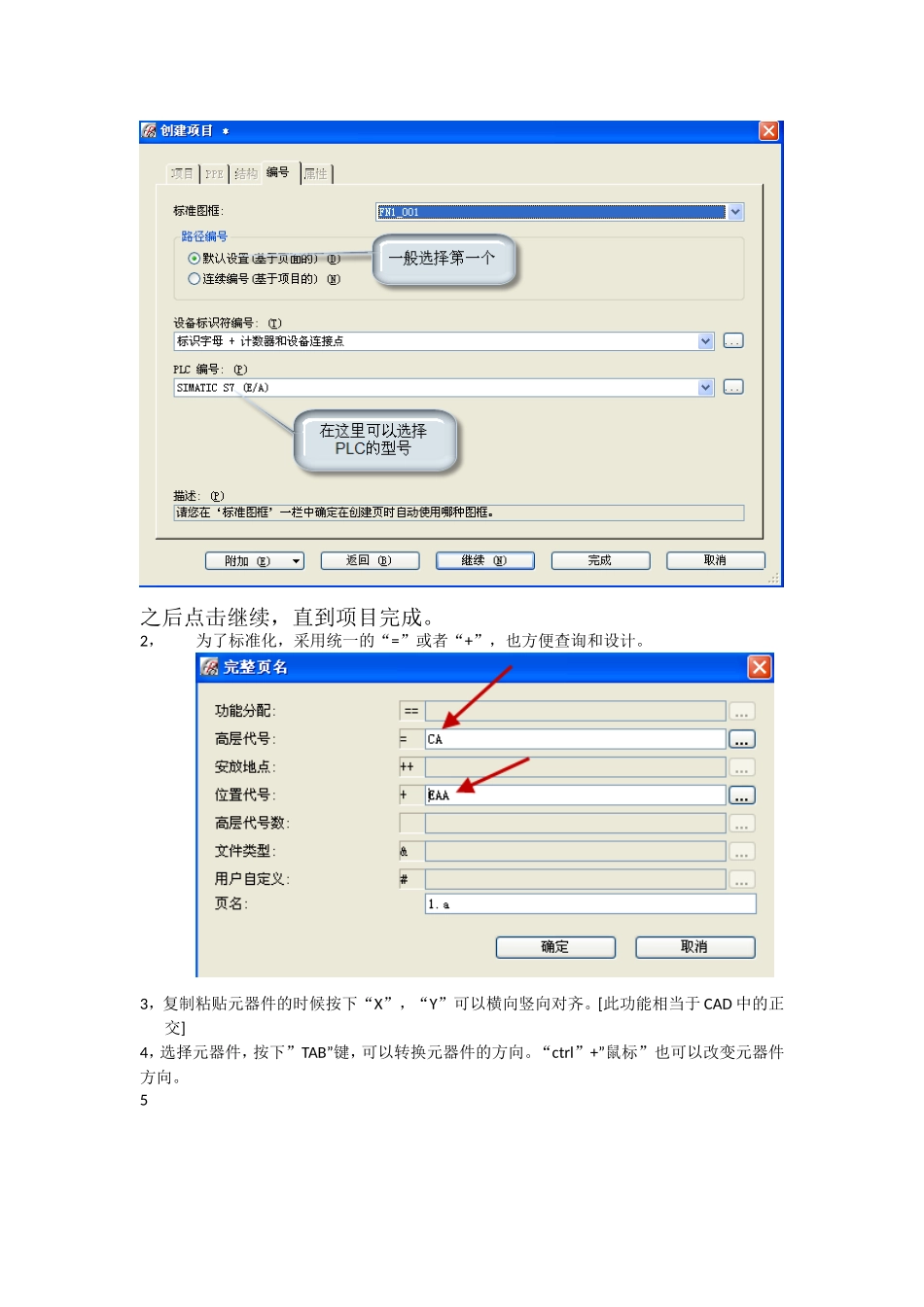

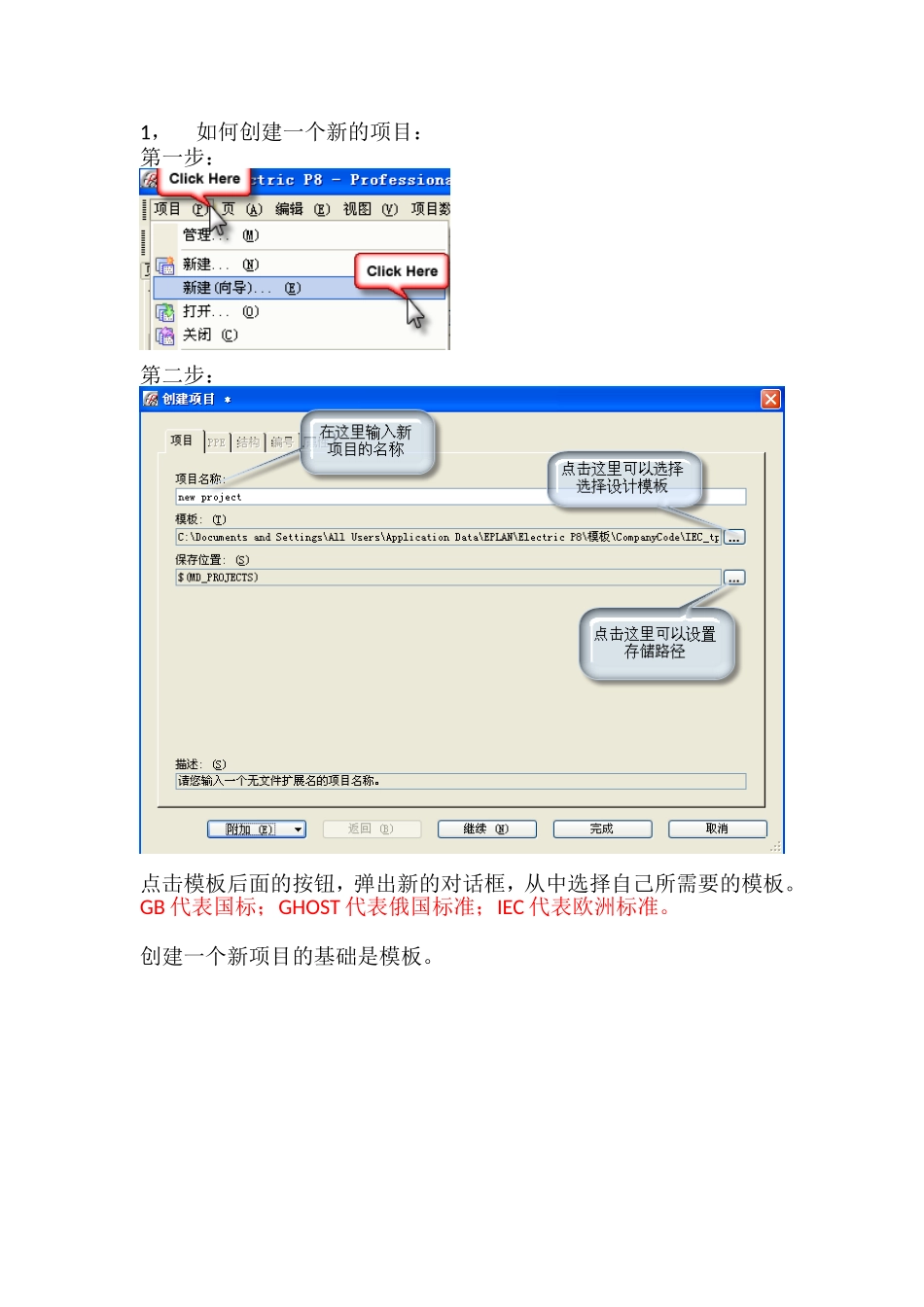

1，如何创建一个新的项目：第一步：第二步：点击模板后面的按钮，弹出新的对话框，从中选择自己所需要的模板。GB代表国标；GHOST代表俄国标准；IEC代表欧洲标准。创建一个新项目的基础是模板。模板后缀*epb是为了兼容以前的Eplan项目基本项目也可以选。也可以创建自己的模板。第三步：设置完成之后点击继续，出现新的对话框：第四步：之后点击继续，直到项目完成。2，为了标准化，采用统一的“=”或者“+”，也方便查询和设计。3，复制粘贴元器件的时候按下“X”，“Y”可以横向竖向对齐。[此功能相当于CAD中的正交]4，选择元器件，按下”TAB”键，可以转换元器件的方向。“ctrl”+”鼠标”也可以改变元器件方向。5可以自动将含有字母的页号转换为数字页号，不用手动改。6，新建页的时候，选择外部文档，可以在Eplan里导入PDF和word,excel等文档。[EPLAN具有强大的兼容外部文档的功能。]在标注的地方可以选择需要导入的外部文档。7，可以重新分组移动，只移动自己想要移动的标识。8，选择智能连接以后，移动元器件，电气连接线跟着移动，不会断线。[实际测试有效]9，文本隐藏之后，可以不打印出来，留作备用。需要的时候可以参考。10，可以设置触点的位置。[目前尚不清楚在哪里操作]11，12，端子排导航器——右键：新功能——编号式样：输入新的端子编号，回车——生成新的端子——端子可以拖拽到原理图上——放置之前按下“退格键”可以重新选择元器件符号形状。[操作有效]13.，选中元器件，然后选择删除放置，可以删除端子，而不删除导航器中的端子。[实际操作有效]14，设置快捷键15新功能，设置多功能端子。要勾选“多层端子”；要将“端子层数量”设置为3。16，端子接线，，1表示柜内接线，2表示柜外接线。[有待实际验证]17，国标对辅助触点的设置：设置之后的效果如下图：[尚无实际操作经历]18，插入屏蔽，需要从接地端开始画。[屏蔽层一定要从接地端开始画]屏蔽层在电缆上方：屏蔽层在电缆下方：19，电机换向：要画交叉线——对角线连接双绞线效果图如下：20，双绞线21，拖拽：1）触点的拖拽：拖住一个触点往后走，会在其后的电气连接线上产生连续的触点：[实际操作有效]2）电气连接点的拖拽：拖拽方法相同。22：创建窗口宏和符号宏，方便使用。插入符号宏的时候，按下“TAB”键可以切换ABC变量。23，组合设备之后可以方便移动：编辑——其他——组合；也可以使用快捷键。如果需要拆分的话，可以“取消组合”。[组合设备确实可以方便移动]24，创建页宏，首先选中需要创建的页，然后选择创建页宏。插入的时候不能有页号与创建页宏时的页号相同，最好新建一个子目录。23，创建”锚”1）选择插入——占位符对象3）框选需要创建的对象：4）弹出对话框：5）修改对话框中的参数，其中部件编号1必须写。[尚不了解其实用价值在哪里？？？]25，选中多个同类元器件，右键——表格式编辑。可以用excel表格中编辑其中的选项。26，设置线号第一步：框选需要设置线号的回路。第二步：第三步：27，设置自动连接线的颜色1）如果要统一改变颜色2）如果要单独设置某一根线的颜色[实际操作中用的是电位定义点。]28，重要的元器件旁边放上超级链接，可以隐藏不打印。方便必要的时候查阅，不必要从后台寻找。29，项目——属性——宏项目插入宏边框。之后按照下面操作就可以从项目中批量生成宏。宏项目与原理图项目有很大区别，宏项目没有电气连接，只是用来创建宏。所以不能用宏项目来画原理图。创建完宏之后，可以将宏边框移除。30，也可以从CAD图纸中直接导入Eplan成为宏。31，手写的优先级是最高的。路径功能文本：插入点在同一列上才能显示。
