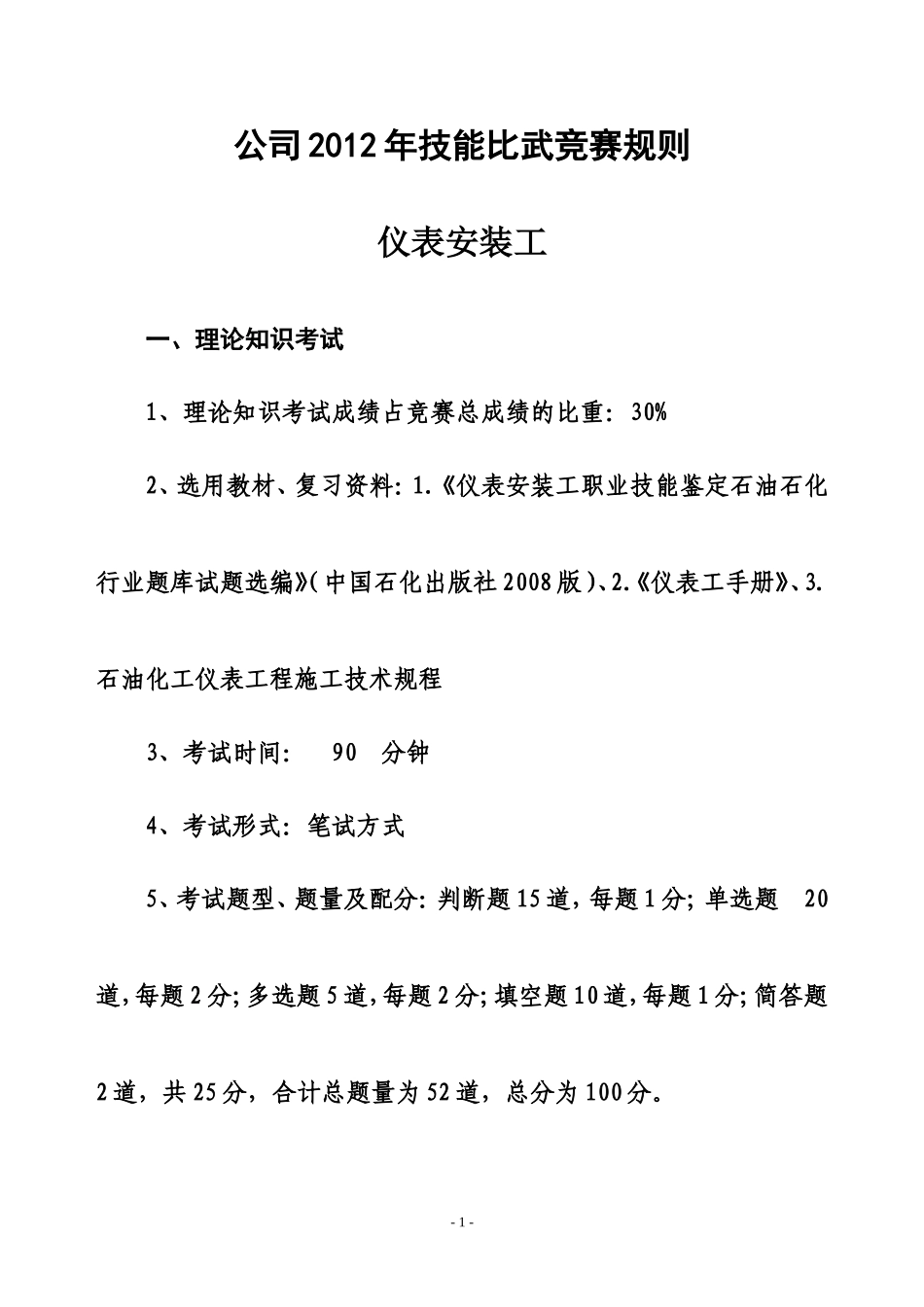

公司2012年技能比武竞赛规则仪表安装工一、理论知识考试1、理论知识考试成绩占竞赛总成绩的比重：30%2、选用教材、复习资料：1.《仪表安装工职业技能鉴定石油石化行业题库试题选编》（中国石化出版社2008版）、2.《仪表工手册》、3.石油化工仪表工程施工技术规程3、考试时间：90分钟4、考试形式：笔试方式5、考试题型、题量及配分：判断题15道，每题1分；单选题20道，每题2分；多选题5道，每题2分；填空题10道，每题1分；简答题2道，共25分，合计总题量为52道，总分为100分。-1-二、实际操作考试1、实际操作考试成绩占竞赛总成绩的比重：70%2、实际操作考试设置项目一：识读仪表平面图；项目二：导压管安装；项目三：用HART375手操器修改智能变送器参数；项目四：用FLUKE校验仪读取热电阻所测温度值4个比武项目，若是安装工参赛分别占实际操作考试的40%、40%、10%、10%，若是调试工参赛分别占实际操作考试的10%、10%、40%、40%。3、考试形式：动手方式项目一：识读仪表平面图1、考核内容及要求：⑴根据图纸统计出各类材料设备的种类及其数量，要求各种规格分项列出；-2-⑵若图纸上出现线路分布，请列出接线箱内有哪些信号；⑶答卷应使用蓝黑钢笔或中性笔；⑷考核时间：40分钟2、评分标准序号考核项目项目要求评分要素配分评分标准1设备设备名称种类齐全45每缺一种扣5分设备数量数量准确30每缺1件扣2分2材料镀锌管型号规格齐全10每缺1项扣2分接线箱数量准确5每缺1件扣1分仪表箱数量准确5每缺1件扣1分槽盒规格齐全5每缺1项扣2分合计100备注若从现有图纸中发现其它相关信息，每增加1项可加1分3、工具准备序号名称规格单位数量备注1图纸张1选手自备2钢笔、碳素笔（铅笔）支若干选手自备3橡皮块若干选手自备4草稿纸张15答题纸张1-3-项目二：导压管安装1、考核内容及要求：⑴仪表测量管路焊接前材料、工器具的准备；⑵测量管路在满足测量要求的前提下，敷设路径需合理；⑶敷设后应牢固，成型美观；⑷考核时间：45分钟2、评分标准序号考核项目项目要求评分要素配分评分标准1作业前工作准备劳保用品、工具、设备、材料准备齐全劳保用品5穿戴不规范扣5分工具2工具选择不齐全扣2分材料2材料选择不正确扣2分设备1设备选择不当扣1分2作业项目实施位置符合规定要求5位置不合适扣5分坡度1：10～1：10010敷设坡度不在适当的范围内扣10分弯曲半径》3.5D10弯曲半径不在规定的范围内扣10分弯曲后表面质量无裂纹或凹陷15出现裂纹扣10分，每出现1处凹陷扣5分固定（不锈钢管路）牢固不与碳钢直接接触10不牢固扣5分与支架直接接触的扣5分支架制作平正尺寸准确5支架不平正尺寸不合理扣5分支架间距水平1.0～1.5m5间距不在要求范围内扣5分垂直1.5～2.0m5间距不在要求范围内扣5分-4-序号考核项目项目要求评分要素配分评分标准成型美观20管子变形扣10分；弯曲、间距偏差较大扣10分3作业后检查清理作业现场5未清理扣5分4安全文明操作按国家法规或企业规定每违反一项规定从总分中扣5分；严重违规取消考核考核时限在规定时间内完成操作每超时1min从总分中扣5分，超时3min停止操作考核，在规定时间内先完成者加5分合计1003、材料、工具准备序号名称规格单位数量备注1不锈钢管￠14米若干2角铁米若干3石棉垫若干4U型卡个若干5煨弯器￠14个1个4、设备准备序号名称规格单位数量备注1切割机台12磨光机台1-5-项目三：用HART375手操器修改智能变送器参数1、考核内容及要求：⑴工器具准备齐全，供电线路连接正确；⑵手操器连接正确；⑶能实现在线通讯；⑷能正确修改各类参数；⑸本项目主要测量考生使用HART375手操器的熟练程度；⑹考核时间：35分钟2、评分标准序号考核项目项目要求评分要素配分评分标准1准备工作工器具准备齐全检查仪器、仪表及工具2未检查不得分2给变送器供电连接打开仪表接线盒5使用方法不当不得分剥出线芯10剥线方法不当扣5分线芯长度不合适每个扣2分用万用表测试电源电压5未进行测试扣5分连接稳压电源与变送器的供电端15未连接不得分；接线不牢固扣5分-6-3连接手操器连接连接手操器15电源正端未串入标准电阻扣5分；连接手操器位置错误扣10分；4实现在线通信进入菜单打开手操器电源ON/OFF键3未打开不得...
