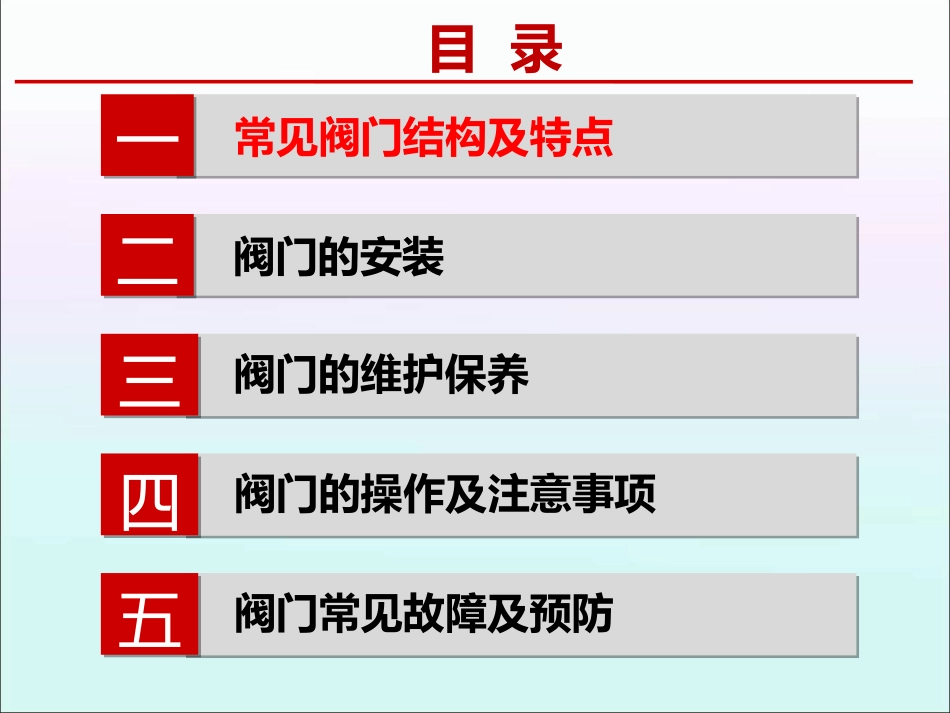

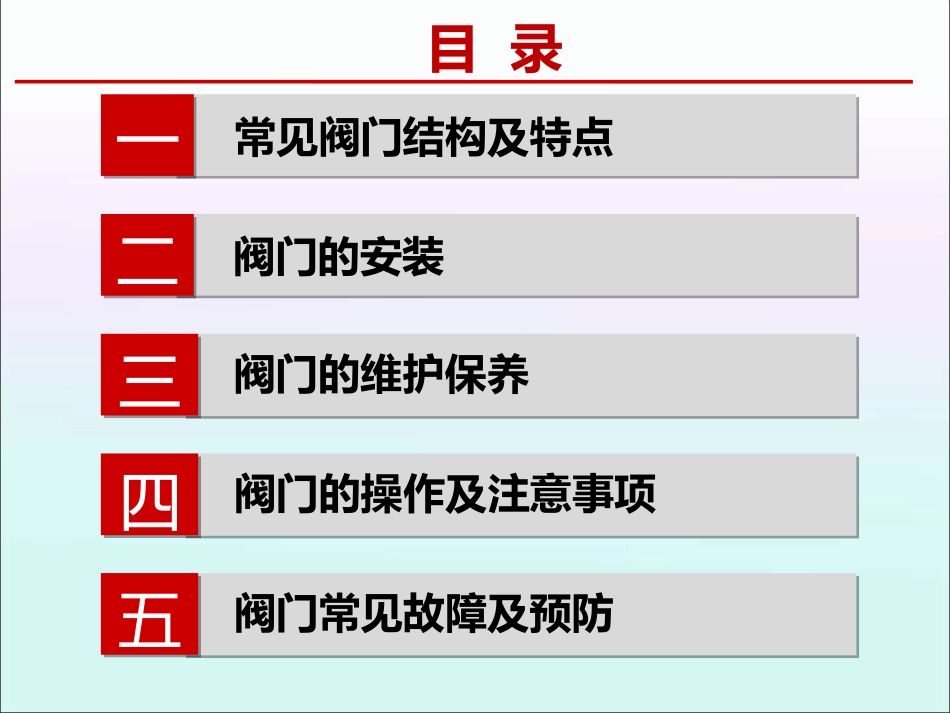

常见阀门安装及使用注意事项二二阀门的安装目录三三阀门的维护保养四四阀门的操作及注意事项五五阀门常见故障及预防一一常见阀门结构及特点二二阀门的安装目录三三阀门的维护保养四四阀门的操作及注意事项五五阀门常见故障及预防一一常见阀门结构及特点一、常见阀门结构及特点一、闸阀闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门，可接通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。1、闸阀介绍一、常见阀门结构及特点3、闸阀的结构1.手轮2.阀杆螺母3.填料压盖4.填料5.阀盖6.双头螺栓7.螺母8.垫片9.阀杆10.闸板11.阀体一、常见阀门结构及特点2、闸阀的分类撑开式撑开式单闸板单闸板闸阀闸阀楔式楔式平行式平行式双闸板双闸板旋转式(暗杆)旋转式(暗杆)升降式(明杆)升降式(明杆)直齿圆柱齿轮直齿圆柱齿轮法兰连接法兰连接焊接连接焊接连接螺纹连接螺纹连接锥齿轮锥齿轮气动气动自动密封式自动密封式单闸板单闸板双闸板双闸板液动液动电动电动手动手动一、常见阀门结构及特点（1）阀体与阀盖阀体与阀盖多采用法兰连接。阀体截面形状主要取决于公称压力。低压阀：扁平状；高中压阀：椭圆形或圆形。一、常见阀门结构及特点（2）闸板与阀座密封圈<1>楔式闸板闸板密封面与闸板垂直中心线有一定倾角，称为楔半角。防止温度变化时闸板卡死，一般角度为2°52〞、5°介质温度越高，通径越大，楔半角就越大。普通型闸板调节型闸板带导流孔型闸板一、常见阀门结构及特点(a)楔式刚性单闸板特点：结构简单，尺寸小，使用较为可靠。特点：结构简单，尺寸小，使用较为可靠。缺点：楔角加工精度高，加工维修较为困难；启闭过程中密封面易发生擦伤，温度变化时闸板易卡住。应用：常温、中温、各种压力一、常见阀门结构及特点(b)楔式弹性单闸板结构：在闸板中部开环状槽或由二块闸板组焊而成，中间为空。特点：结构简单，密封面可靠，能自行补偿由于异常负荷引起的阀体变形，防止闸板卡住。应用：各种压力、温度的中、小口径及启闭频繁场所。缺点：关闭力矩不宜太大，防止超过弹性范围；介质中含固体杂质少，不适用于易结焦的介质。一、常见阀门结构及特点(c)楔式弹性双闸板特点：温度变化时不易卡住，也不易产生擦伤现象。结构：由两块圆板组成，用球面顶心铰接成楔形闸板。楔角可以靠顶心自动调整。缺点：结构复杂、零件较多、闸板易脱落。应用：水和蒸气介质，不适用于粘性介质。一、常见阀门结构及特点<2>平行式闸板闸板的两个密封面平行，阀座密封面垂直于管道中心线。(a)(a)平行式单闸板平行式单闸板不能依靠其身达到强制密封，必须采用固定或浮动的软质阀座。适用于中低压大中口径，介质为油类、天然气。(a)(a)平行式单闸板平行式单闸板不能依靠其身达到强制密封，必须采用固定或浮动的软质阀座。适用于中低压大中口径，介质为油类、天然气。(b)(b)平行式双闸板平行式双闸板自动密封式：依靠介质的压力把闸板推向出口侧阀座密封面，达到单面密封的目的。闸板间加弹簧实现在关闭时的密封。密封面易被擦伤和磨损。较少采用。撑开式：用顶楔把两块闸板撑开，压紧在阀座密封面上而达到强制密封。(b)(b)平行式双闸板平行式双闸板自动密封式：依靠介质的压力把闸板推向出口侧阀座密封面，达到单面密封的目的。闸板间加弹簧实现在关闭时的密封。密封面易被擦伤和磨损。较少采用。撑开式：用顶楔把两块闸板撑开，压紧在阀座密封面上而达到强制密封。一、常见阀门结构及特点闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选用它，有时口径很小的切断装置也选用闸阀。闸阀有以下优点：•①流体阻力小。•②开闭所需外力较小。•③介质的流向不受限制。•④全开时，密封面受工作介质的冲蚀比截止阀小。•⑤体形比较简单，铸造工艺性较好。闸阀也有不足之处：•①外形尺寸和开启高度都较大。安装所需空间较大。•②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。•③闸阀一般都有两个密封面，给加工、研磨和...
